产品介绍

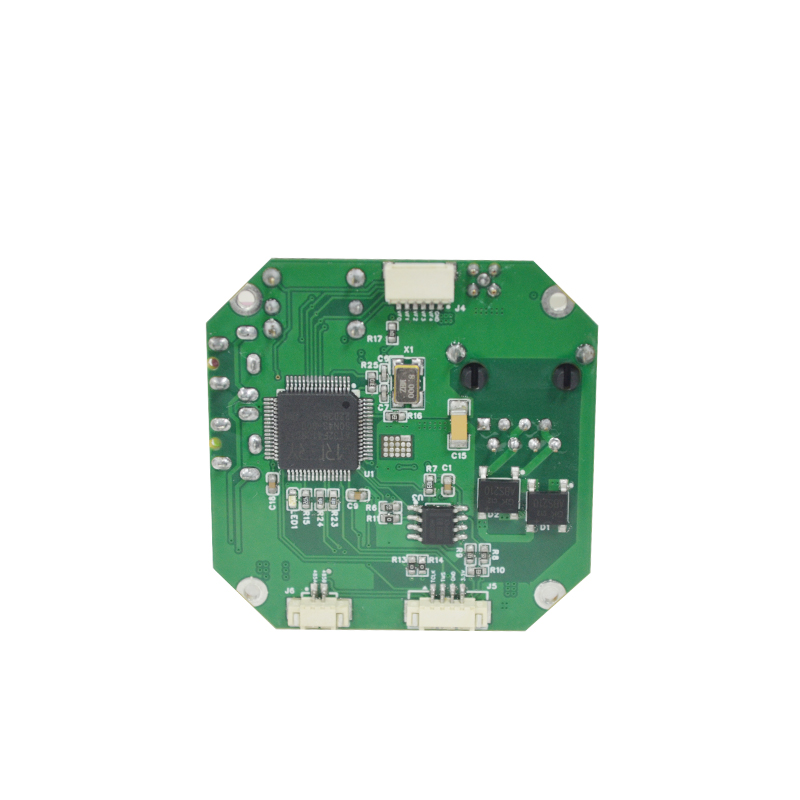

CM200E 此款控制板采用单块 6 层军工级材料 PCB 板，表面镀金，方便上锡，避免虚焊。选用优良接口，ARM 处理器、国外原装进口芯片。其产品广泛应用于工业检测，警用设备、移动执法、司法审讯、数字法庭、医疗设备、道路监控、无人机、影检查设备等领域，可以提供方案定制 OEM/ODM 服务。
1.通过 LVDS 线接入高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示
配置相机输出图像
2.同时支持网络 RS485 RS232-TTL IO 按键控制等多种方式控制摄像机，支持断电记忆功能
3.视频格式支持 720P50/60,1080I50/60, 1080P25/30，1080P50/60 等多种格式
4.支持接入 SONY VISCA 协议的各种国产摄像机
5.尺寸大小：48MM*48MM*11MM
6.四个定位孔:42MM*42MM 孔径 2MM
7.支持POE供电
产品参数
|
表1 接口功能介绍表 |
||
|
序号 |
接口名称 |
说明 |
|
1 |
RJ1 POE供电接口 |
POE交换机网线输入 |
|
2 |
J1 电源+网络输出接口 |
共10个针脚，从左往右依次为1-10脚定义见表2 |
|
3 |
J2 电源+串口接口 |
共6个针脚，从左往右依次为1-6脚定义见表3 |
|
4 |
J3 音频+视频接口 |
共5个针脚，从上往下依次为1-5脚定义见表4 |
|
5 |
J4 外接按键接口 |
共6个针脚，从左往右依次为1-6脚定义见表5 |
|
6 |
J6 485接口 |
共2个针脚，从左往右依次为1-2脚定义见表6 |
|
7 |
VIDEO |
CVBS视频输出 |
|
8 |
SW1 |
五向开关 |
|
9 |
AUDIO-OUT |
音频输出 |
|
10 |
AUDIO-IN |
音频输入 |
|
11 |
J41:音视频输入输出接口 |
共6个针脚，从左往右依次为1-6脚定义见表7 |
|
12 |
J42:USB 接口 |
共5个针脚，从左往右依次为1-5脚定义见表7 |
|
13 |
J43:网络电源通讯接口 |
共10个针脚，从上往下依次为1-10脚定义见表7 |
|
14 |
J44:Io 报警输入输出 |
各引角定义见表 7 |
|
15 |
J45:相机LVDS接口 |
连接LVDS接口相机 |
|
16 |
J46：扩展接口 |
各引角定义见表 7 |
