产品介绍
此转换器专为解决电压信号与RS485之前的通讯问题所研发的产品 应用范围:安防监控系统、多媒体网络教学系统、工业自动、化控制系统、公司会议视频、军事演习指挥。
产品参数
无线遥控器使用说明 |
|
无线遥控器分为接收器与遥控发送器两部分 |
|

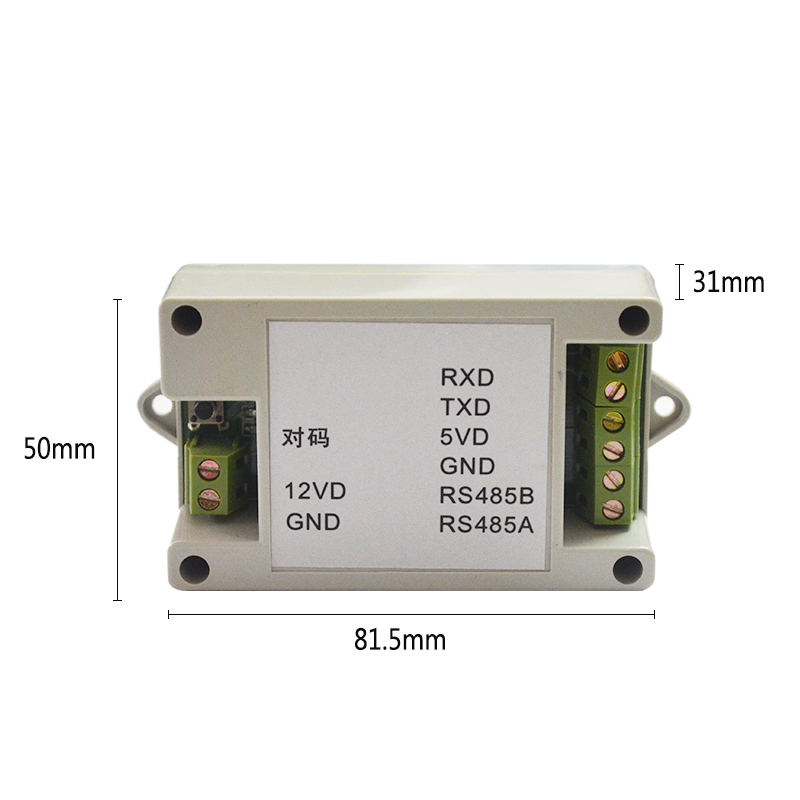

一、遥控接收器功能及连接方法 |
|
工作电压 |
12V |
工作频率 |
315MHz |
体积 |
81.5*50*31mm |
工作功能 |
自动学习功能 |
传输距离 |
>1000m(开阔地接收板灵敏度在-103dBm以上距离) |
连接方法 |
|
1,12VD GND连接直流12V电源(可与DC12V摄像机共同电源) |
|
A、RS485功能的连接 |
|
RS485A接RS485+ |
|
RS485B接RS485- |
|
B 232TTL的连接 |
|
TX连接摄像机的RX |
|
RX连接摄像机的TX |
|
GDN连接GND(如果共用电源可不接,否则必须接GDN) |
|
2,对码 |
|
自学习识别遥控器 |
|
A 按下一次,松开,用遥控器按下1号键连续触发及可识别遥控 |
|
B 连续按下10秒之后清空所有遥控记录 |
|
3、指示灯的定义 |
|
指示灯分为黄-红-蓝-绿 |
|
黄色 |
12V指示灯 |
红色 |
5V指示灯 |
蓝色 |
接收指示灯 |
绿色 |
发送指示灯 |

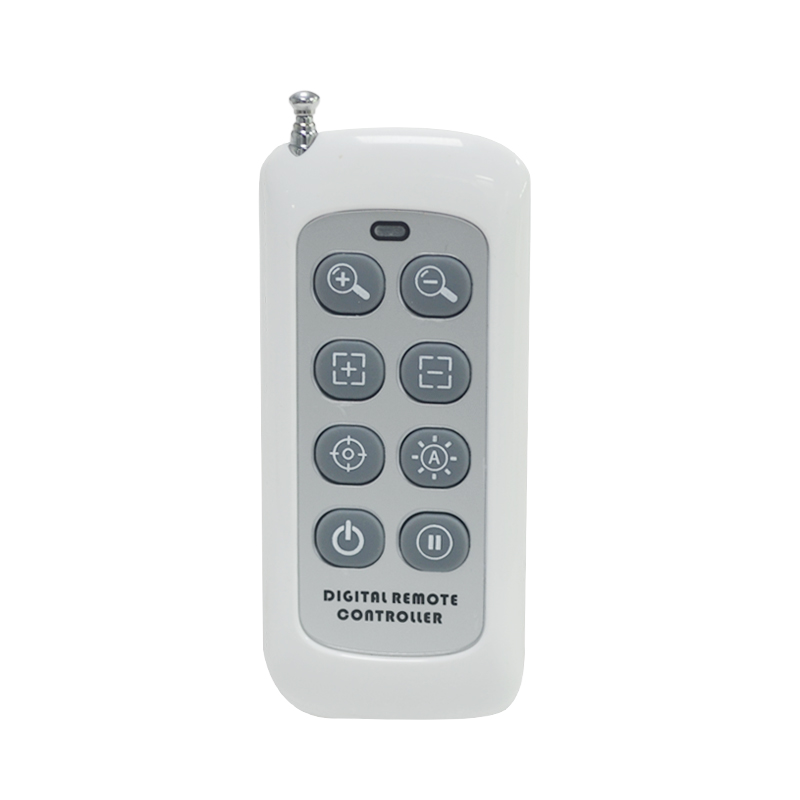

二、遥控器分为6键(操作功能)和8键(操作功能+调试功能) |
|
1号按键----放大 |
|
2号按键----缩小 |
|
3号按键----远焦 |
|
4号按键----近焦 |
|
5号按键----手动/自动聚焦切换 |
|
6号按键----空(功能预留位) |
|
B 8键遥控器功能介绍: |
|
8号遥控器具备操作与调试再种模式,功能切换键为6号键,短促按下为操作模式,连接按下2-3秒进入调式模式。调试完成这后需要短促按下6号键,进入操作功能,正常使用! |
|
操作模式功能: |
|
1号按键----放大 |
|
2号按键----缩小 |
|
3号按键----远焦 |
|
4号按键----近焦 |
|
5号按键----手动/自动聚焦切换 |
|
6号按键----功能模式切换 |
|
7号按键----亮度的增加(可定制) |
|
8号按键----亮度的降低(可定制) |
|
调试模式功能 |
|
1号按键----菜单向下 |
|
2号按键----菜单向上 |
|
3号按键----菜单左 |
|
4号按键----菜单右 |
|
5号按键----进入菜单
|
|
6号按键----功能模式切换 |
|
7号按键----全彩模式(可定制) |
|
8号按键----红外模式(可定制) |
