功能：双模式信号输出，手动/自动双控触发，精准多路IO电平拉低控制，单片机串口通讯，稳定485数据收发，兼容多类精密设备触发控制。

用途：专业级多路IO电平触发控制核心，搭载智能通讯交互能力，专为工业相机、光学镜头、精密检测设备的档位调控、镜头调试、智能组网控制场景设计。

主电源：允许输入电压范围 4.75V~15V（配合相机电压，建议12V 1A以上）。

控制电压输入：允许输入电压范围 5V~24V，用于IO输出切换及控制。

尺寸大小：45MM*45MM。

四个定位孔：38*38 孔径2.4MM。

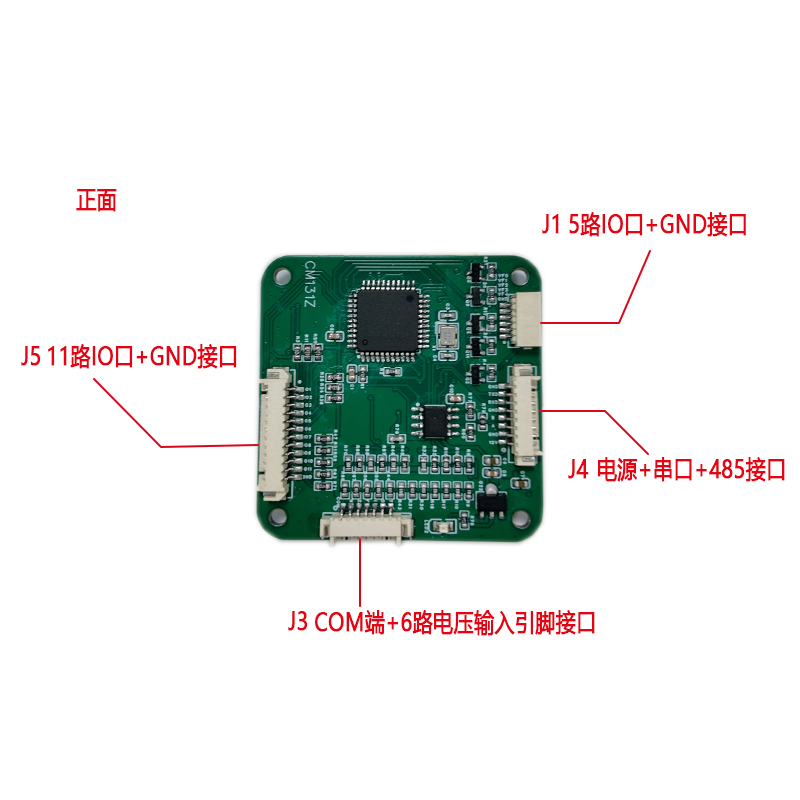

1.25 6P 引脚定义

表3

1.25 8P 引脚定义

表5

注：1.0/1.25为端子引脚中心间距大小

 1.0 6P端子适配3.3V单片机，1.25 12P端子适配5V单片机

关于1.25 12P  11路IO 和1.0 6P  5路IO 说明

端子定义了11路IO和GND，其中关于引脚IO1~IO5和VF0~VF4复用，故1.0 6P  5路IO和1.25 12P  11路IO不能同时使用。11路IO在无工作状态时默认高电平（5V），5路IO在无工作状态时默认高电平（3.3V），在有一个控制引脚输入时，控制一路IO拉到低电平，其余IO保持高电平。具体引脚功能考虑外部线路连接及程序。
