产品介绍

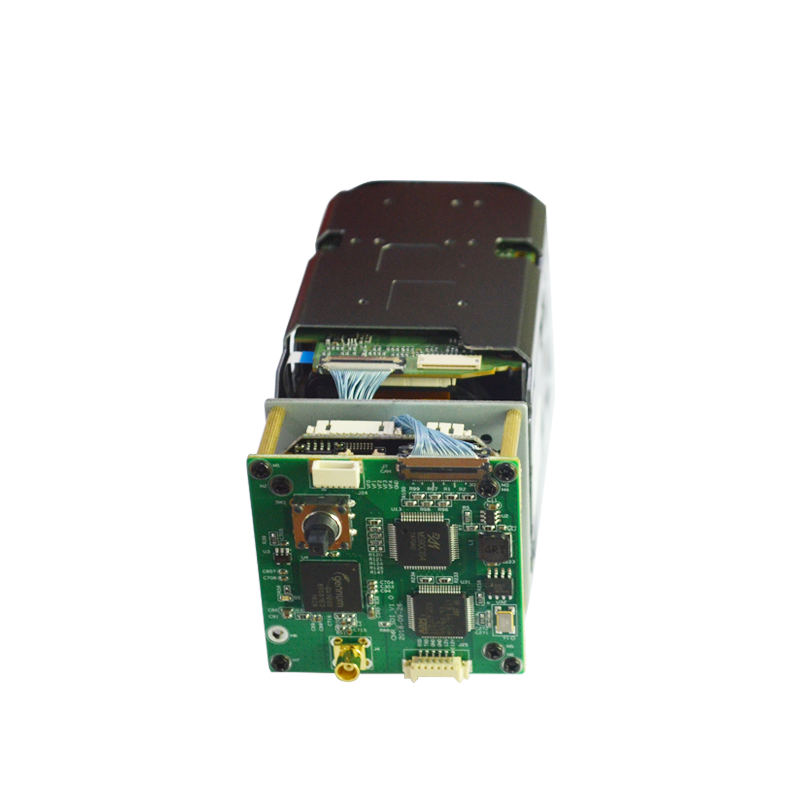

CM2001SP此款SDI及网络控制板采用单块6层军工级材料PCB板,表面镀金,方便上锡,避免虚焊。选用优良接口,ARM处理器、国外原装进口芯片。其产品广泛应用于工业检测,警用设备、移动执法、司法审讯、数字法庭、医疗设备、道路监控、无人机、影像检查设备等领域,可以提供方案定制OEM/ODM服务。
产品参数
1, 通过LVDS线接入高清一体化机芯模组,无需对机芯做出任何设置,可以自动识别显示配置相机输出图像
2, 控制方式:网络控制及串口通讯支持两个RS485接口 一个RS232-TTL 一个IO口 一个按键控制等多种方式控制摄像机,支持断电记忆功能,指令透传。
3, 网络控制协议:兼容海康,大华,ONVIF等国内多数厂家的平台(可接供SDK开发包)
4, 串口控制协议支持:SONY VISCA ,PELCO-P,PELCO-D,AUTO(默认)多种可选
5, 波特率:2400 4800 9600(默认)115200多种可选 ID 1(默认)
6, 视频格式支持720P50/60,1080I50/60, 1080P25/30,1080P50/60等多种格式
7, 相机支持接入SONY FCB、CM 全系列机芯及 SONY VISCA协议的各种国产摄像机的接入
8, 尺寸大小:50*60*118.6MM
9, 四个定位孔:42MM*42MM 孔径2MM
2, 控制方式:网络控制及串口通讯支持两个RS485接口 一个RS232-TTL 一个IO口 一个按键控制等多种方式控制摄像机,支持断电记忆功能,指令透传。
3, 网络控制协议:兼容海康,大华,ONVIF等国内多数厂家的平台(可接供SDK开发包)
4, 串口控制协议支持:SONY VISCA ,PELCO-P,PELCO-D,AUTO(默认)多种可选
5, 波特率:2400 4800 9600(默认)115200多种可选 ID 1(默认)
6, 视频格式支持720P50/60,1080I50/60, 1080P25/30,1080P50/60等多种格式
7, 相机支持接入SONY FCB、CM 全系列机芯及 SONY VISCA协议的各种国产摄像机的接入
8, 尺寸大小:50*60*118.6MM
9, 四个定位孔:42MM*42MM 孔径2MM

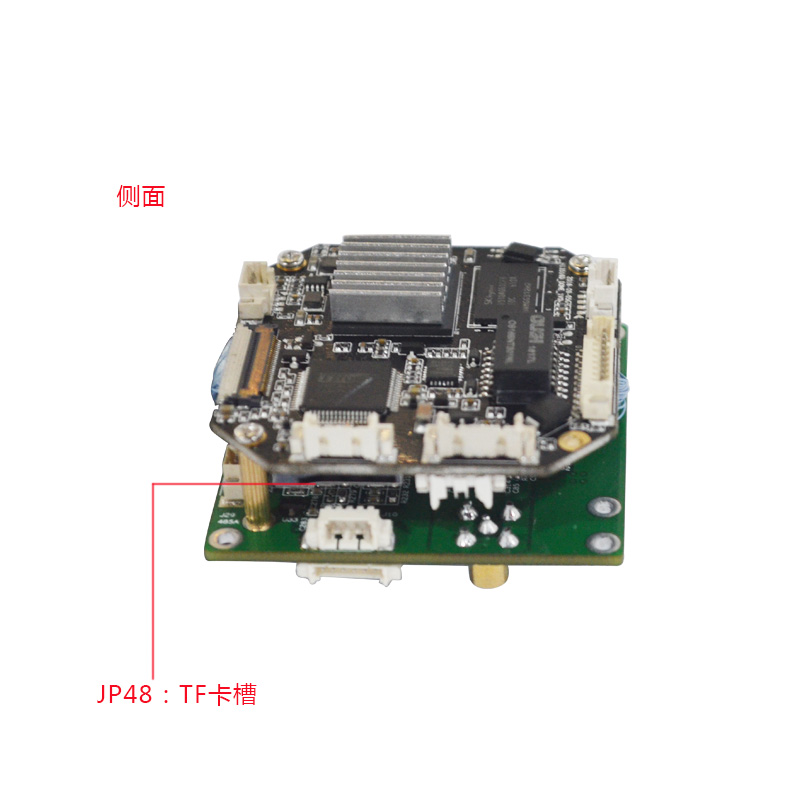

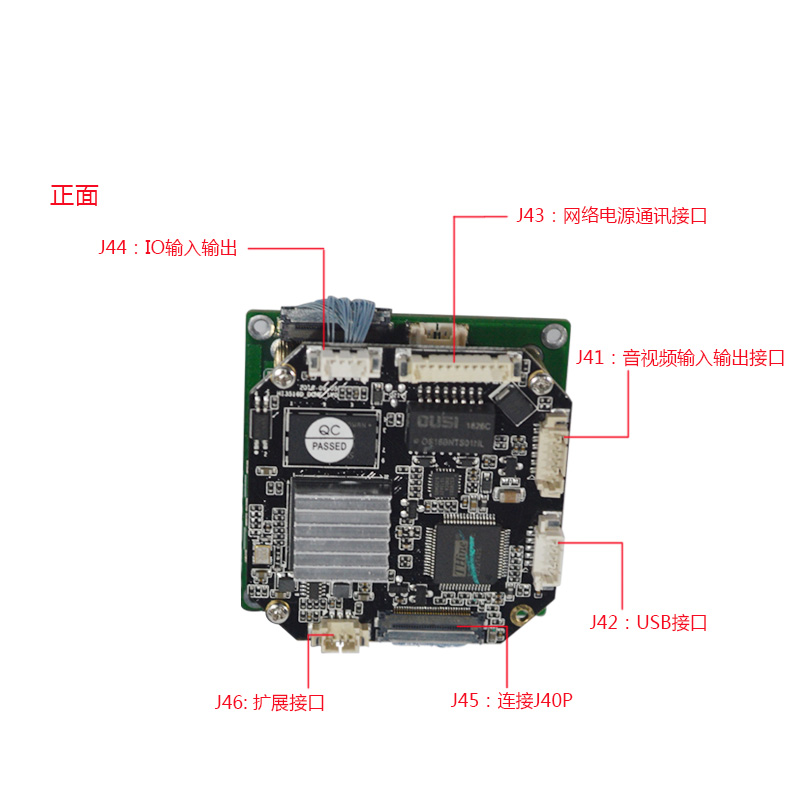

10,接口定义图:
