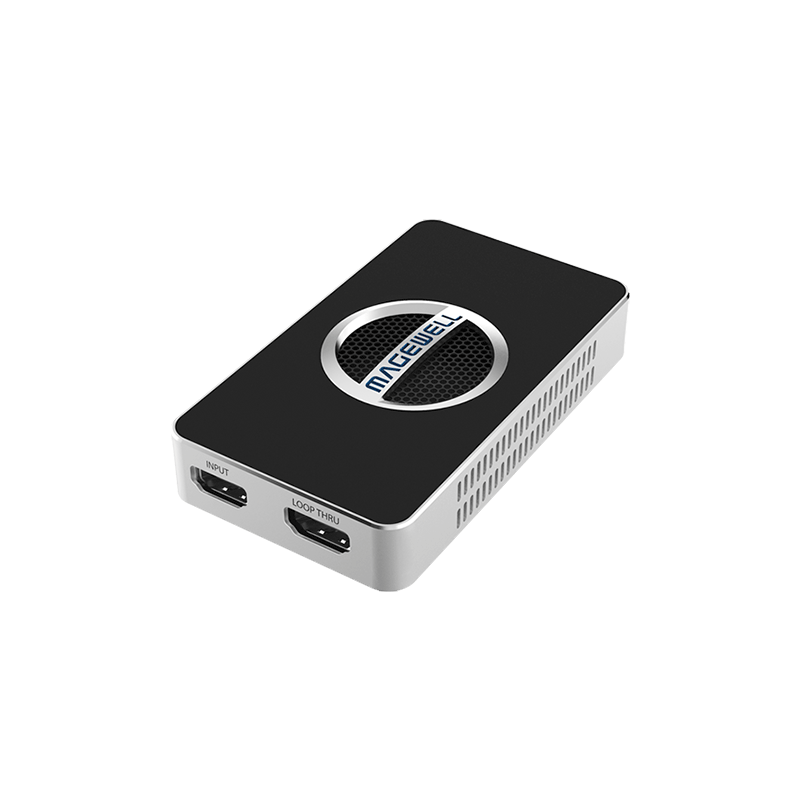

4K-HDMI USB高清视频采集卡 带环出 产品分类:采集录像

4K-HDMI USB高清视频采集卡 带环出

13798538021 在线留言

产品概述产品参数

产品介绍

4K-HDMI USB高清视频采集卡 带环出

产品参数

4K-HDMI USB高清视频采集卡 带环出

支持的操作系统

Windows

Windows 7/8/8.1/10/Server 2008/Server 2008 R2/Server 2012/Server 2016 (x86 & x64)

Linux (支持 x86,x64 & ARM 架构)

Ubuntu 12.04/14.04/16.04/17.04/17.10/18.04 (x86 & x64)

CentOS 6.5/7 (x86 & x64)

Fedora 25/26/27 (x86 & x64)

Red hat 6.5 及以上 (x86 & x64)

其他内核版本大于等于 2.6.35 的 Linux 系统

Mac

OS X 10.9/10.10/10.11

macOS 10.12/10.13

Chrome OS

推荐的操作系统(已测试)



Windows

Windows 7 Ultimate/8.1 Enterprise/10 Enterprise/Server 2008 R2 DataCenter/Server 2012 R2 DataCenter/Server 2016 R2 DataCenter (x86 & x64)

Linux

Ubuntu 12.04/14.04/16.04 (x86 & x64)

Ubuntu 17.04/17.10/18.04 (x64)

CentOS 6.5/7.2 (x86 & x64)

Fedora 25/26 (x64)

Red hat 6.5 (x86 & x64)

Mac

OS X 10.9.5/10.10/10.11.2/10.11.3/10.11.4

macOS 10.12/10.13.2/10.13.3

支持的 APIs



Windows

DirectShow

Wave API/DirectSound/WASAPI

Linux

V4L2

ALSA

OS X/macOS

QuickTime

AV Foundation

支持的软件



VLC

VirtualDub

OBS

XSplit

vMix

VidBlaster

Wirecast

Microsoft Media Encoder

Adobe Flash Media Encoder

任何其它使用 DirectShow, V4L2, QuickTime, AV Foundation 编程接口的编码或流媒体软件

输入接口

HDMI

DVI-D 1.0

HDMI 1.4

HDMI 2.0

3.5mm 插孔

麦克风接口

主机接口

USB 3.0

兼容 USB 2.0

兼容 USB 3.1 Gen 1

输出接口

3.5mm 插孔

耳机接口

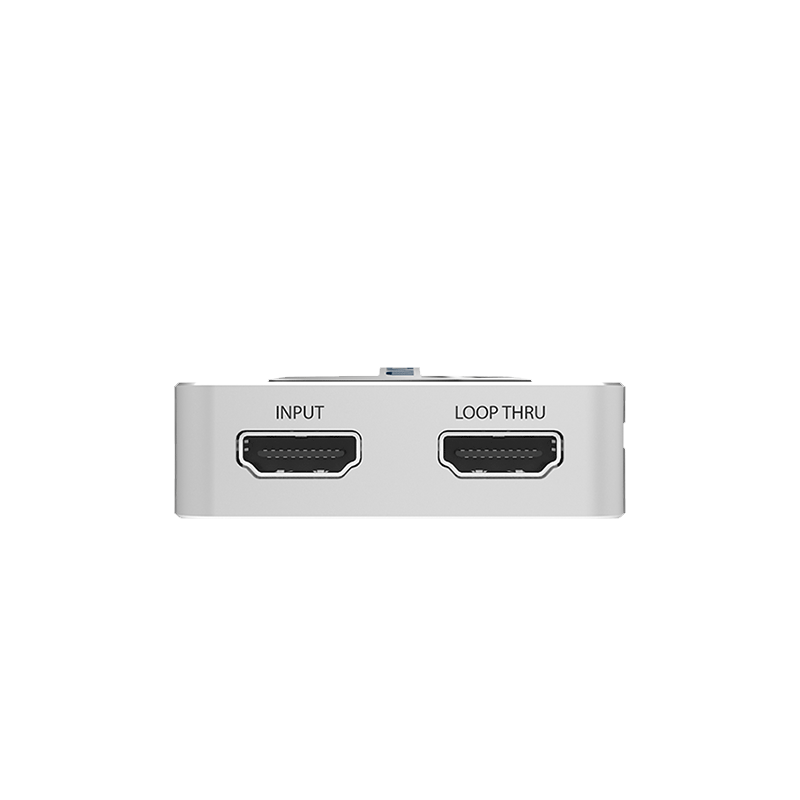

环出接口

HDMI

DVI-D 1.0

HDMI 1.4

HDMI 2.0

输入特性

输入视频最高支持 4096x2160 分辨率

HDMI 信号相关的特性

600MHz HDMI 接收器

自适应 HDMI 均衡器

支持自定义的 EDID

支持提取 AVI/Audio/SPD/MS/VS/ACP/ISRC1/ISRC2/Gamut 的 InfoFrame 信息

支持全比色法

最高支持 4096x2160 4:4:4 60fps 输入信号

支持 2 通道的 IEC60958 标准的音频流

支持提取音频格式信息和通道状态数据

支持提取视频时序信息

支持提取 3D 格式信息

支持 Side-by-Side Half, Top-and-Bottom, Frame Packing 3D 模式

模拟音频功能

分离 HDMI 中的音频并通过 3.5mm 耳机接口输出

可采集 3.5mm 输入的麦克风音频

集成 USB 声卡功能,可通过 3.5mm 耳机接口回放,并可环回录制本机回放内容

采集格式

采集分辨率最高可支持 4096x2160 像素

采集帧率最高可支持 120fps (实际采集帧率可能会受限于 USB 带宽及内部工作频率, 在 Intel USB 3.0 控制器上典型采集帧率如下)

1920x1080 YUY2 采集最高可达 90fps

3840x2160 NV12 采集最高可达 30fps

支持 4:2:0 8-bit 采集格式: NV12, I420 (最高 4096x2160)

支持 4:2:2 8-bit 采集格式: YUY2, UYVY (最高 4096x2160)

支持 4:4:4 8-bit 采集格式: RGB24, RGB32 (最高 2048x2160)

默认为 YUY2, NV12 采集格式, 可通过 USB Capture Utility 设置更多的采集格式

视频处理功能



视频处理流水线处理带宽可达 640M 像素/s

视频剪裁

视频缩放

视频去隔行

两场行交错

两场混合

仅顶场

仅底场

视频宽高比变换

自动或手动选择输入视频宽高比

自动或手动选择采集视频宽高比

三种宽高比变换模式: 忽略 (各向异性)、剪裁、填充 (上下或左右填充黑边)

视频色彩空间转换

自动或手动选择输入色彩空间和量化范围

自动或手动选择采集色彩空间、量化范围和饱和度范围

支持 RGB、YCbCr 601、YCbCr 709、YCbCr 2020 色彩空间

支持有限或完整的量化范围

支持有限、完整和扩充色域的饱和范围

视频帧率变换

画面上下翻转或左右镜像

一机多设备



支持同一个系统中接入多个 USB 设备

可通过 USB Capture Utility 将设备设置为以序列号作为系统中显示的设备名称

SDK

USB Capture SDK 提供获取信号状态、设置采集选项等功能

固件升级

在同一系统中的多个设备可以同时升级

LED 指示灯

LED 灯的状态显示了每一路的工作状态:

呼吸:空闲

常亮:输入信号已锁定

灭:无输入信号

闪烁:内存错误或 FPGA 配置错误

尺寸

98.1mm (长) x 56.8mm (宽) x 17mm (高)

配件



USB 3.0 连接线

功耗

5V 电源的最大电流: ~1.4A

最大功耗:~ 7W

工作环境

操作温度:0 到 40 摄氏度

保存温度:–20 到 70 摄氏度

相对湿度:5% 到 90% (非冷凝状态)
