产品介绍
l 1/2.86” CMOS图像传感器（约230万有效像素）
逐行扫描
l 宽动态功能
l 视频信号输出
HD LVDS :数字ITU-R BT.1120 (YcbCr4:2:2 16bits)
模拟: SD CVBS (NTSC/ PAL), 1.0Vp-p 75Ω,复合
l F1.6的20x光学放大镜头（20x光学放大+12x数码放大=240x放大）
l 日夜切换
ICR红外滤光片
l 隐私遮蔽功能
l 支持远程控制的通信协议
SONY-VISCA, PELCO-D等
l 高级功能
- 3D电子降噪
- 背光补偿
- 动态侦测
- 帧积累
- 图像切换
- 强光补偿
产品参数

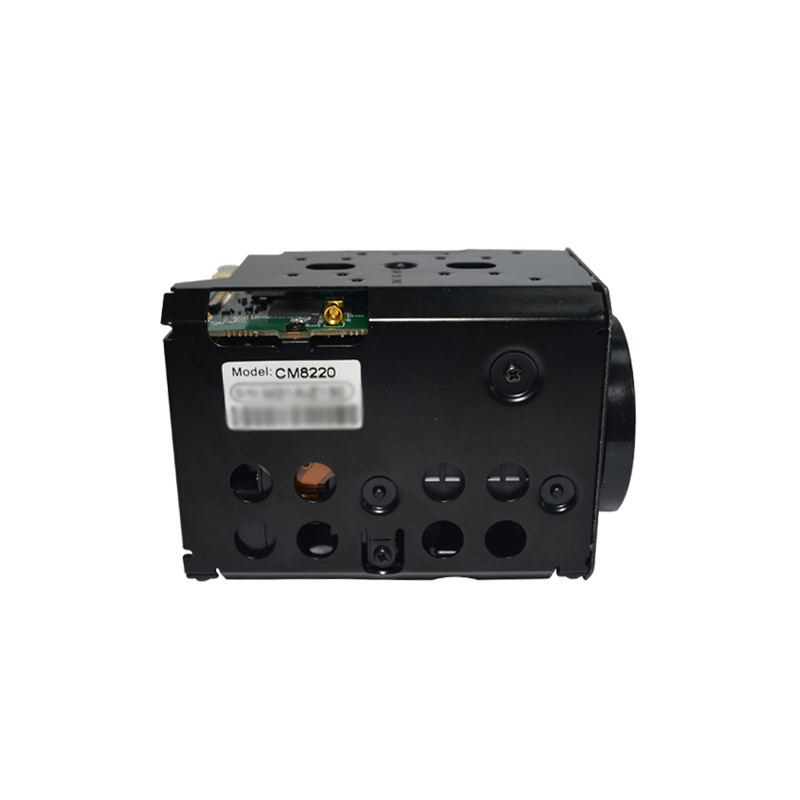

型号 | CM8220 |
摄像机 | |
传感器 | 1/3"Progressive CMOS（约230万像素） |
有效像素 | 1920(H)x1080(v) |
扫描系统 | 16：9 逐行扫描 |
同步系统 | 内同步 |
水平分辨率 | 1000TVL |
最低照度 | 0.5Lux (日)，0. 1Lux (夜），0.005Lux（DSS开启） |
DSS开启 0.0375Lux（白天），0.002Lux（夜晚） | |
镜头 | |
焦距 | 4.7-94mm（20倍光学变焦，12倍数字变焦） |
光圈数 | F1.6-F3.5 |
水平视角 | 57.4°-3.2°（Wide-Tele） |
最小可视距离 | 30cm |
变倍速度 | 可调（0~7） |
图像输出 | |
HD-LVDS信号输出 | 1920x1080P@25,30,50,60fps 1280x720P@50,60fps，ITU-R BT.1120（YcbCr4:2:2 16bits） |
HD-SDI信号输出 | SMPTE 292M（1.485Gbps）：1080P@25,30,50,60fps，720P@25,30,50,60fps |
功能 | |
摄像机ID | 0-255（ID显示：关闭/开启） |
用户标题/变倍显示/温度显示 | 关闭/开启 |
光圈模式 | 自动/手动（0-17） |
快门速度 | 1/25（1/30）秒至1/30000秒，帧积累（关闭-1/1Second） |
自动增益 | 可调（0-20） |
消闪烁 | 关闭/开启 |
白平衡 | 自动/自动追踪白平衡/手动/键控自动 |
日夜切换 | 自动（ICR）/彩色/黑白/外部信号触发 |
背光补偿 | 关闭/开启 |
电子防抖 | 关闭/开启 |
透雾功能 | 关闭/开启（高/中/低） |
宽动态 | 关闭/开启（0-4可调） |
自动曝光区域 | 区域显示：关闭/开启（区域可设置） |
强光抑制 | 关闭/开启（级别：0-20，8种颜色） |
隐私遮蔽 | 关闭/开启，1-8个遮蔽区域可选，8种遮蔽区域颜色可选 |
3D数字降噪 | 关闭/低/中/高 |
色彩等级 | 可调（0-20） |
锐度 | 可调（0-20） |
画面冻结 | 关闭/开启 |
数字特效 | 关闭/镜像/垂直翻转/旋转 |
动态侦测 | 关闭/跟踪/检测，敏感度：0-20 |
伽玛校正 | 低/默认/中/高 |
语言 | 英语/简体中文/法语/德语/西班牙语/葡萄牙语/俄语 |
控制界面 | |
RS-485 | PELCO-D/SONY-VISCA 协议 |
8bits data，1stop bit，no parity，2400~115200bps | |
常规参数 | |
工作温度 | -20℃ ~ 60℃ |
电源 | DC 7V~15V |
功耗 | MAX 5W |
尺寸（宽*高*深） | 50*60*87mm |
重量 | 约150g |
