产品介绍

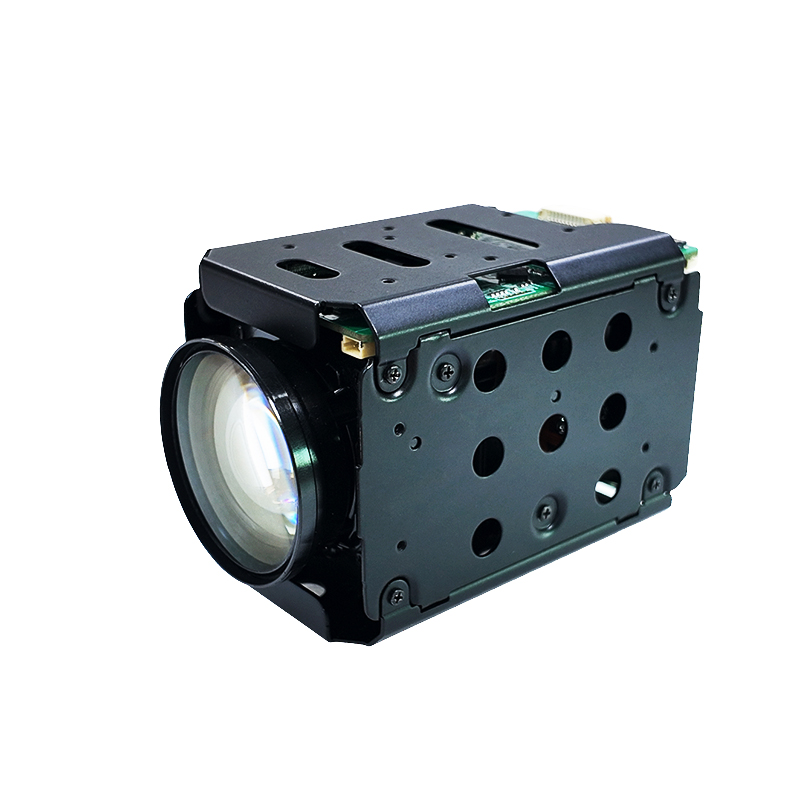

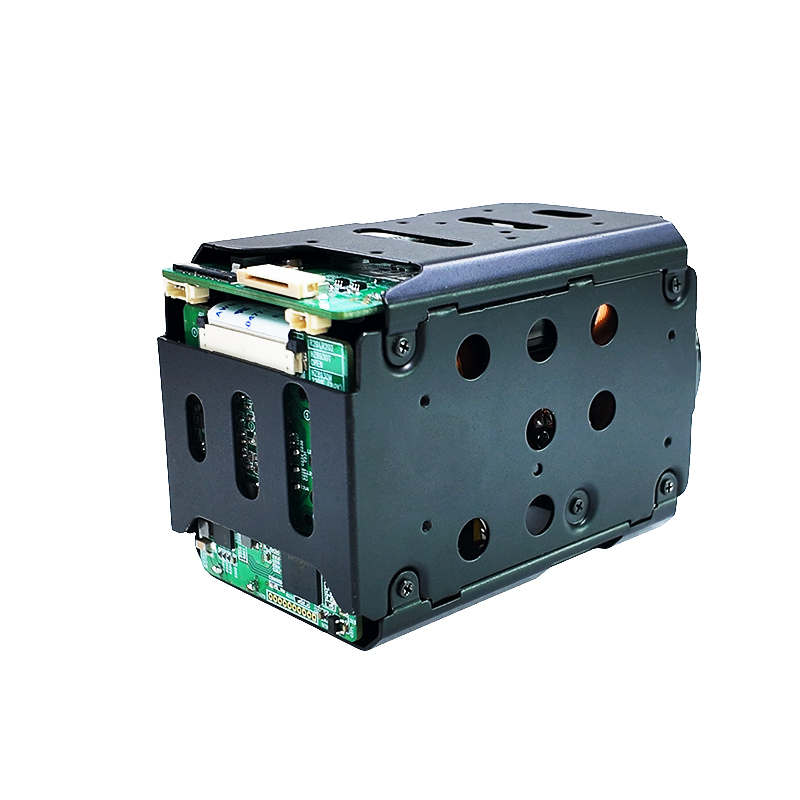

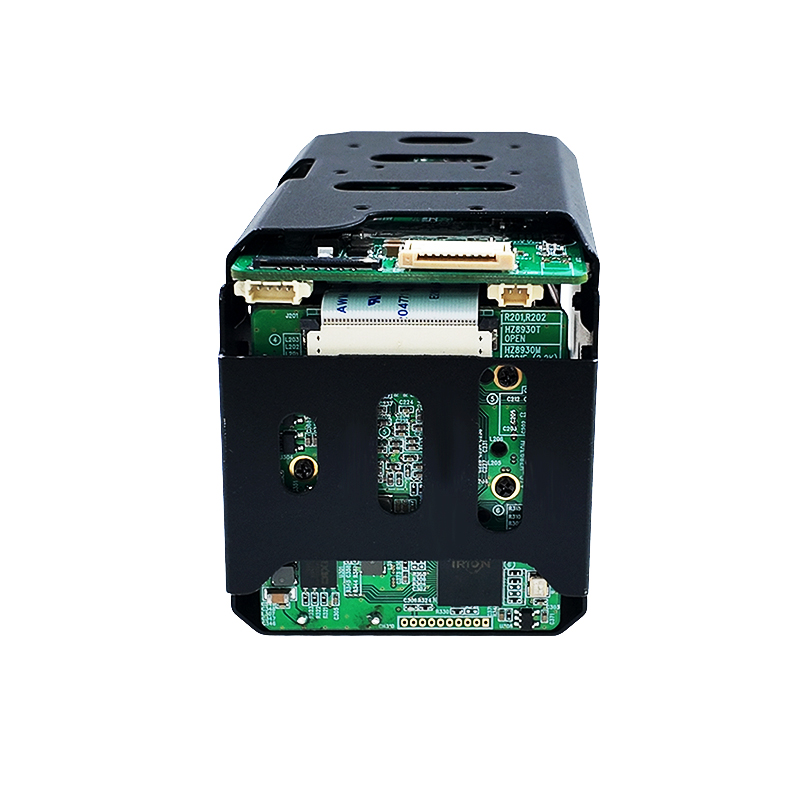

CM8230G
本摄像头采用1/3.1英寸 320万像素全局快门CMOS图像传感器，支持高清（HD）输出，可生成高质量图像。
• 采用逐行扫描技术，配合新开发的图像信号处理器（宽动态范围功能，WDR），可获得宽动态范围的图像。
• 摄像头配备高亮度变焦镜头，支持30倍光学变焦，光圈F1.6（光学变焦+数字变焦=360倍）。
• 借助降噪功能（3DNR/2DNR/2DNR+3DNR），即使在低光照环境下也能获得低噪点图像。
• 视频信号仅支持数字输出。根据寄存器设置，可选择多种数字输出格式：
1080p/60、1080p/50、1080p/30、1080p/25、720p/60、720p/50、720p/30、720p/25、1080i/50、1080i/60
• 红外（IR）截止滤光片可从成像路径中分离，以提高低光照环境下的灵敏度。红外截止滤光片切换器（ICR）会根据环境光线自动切换，使摄像头在昼夜环境下均能有效工作。
• 支持隐私区域遮挡功能（最大8个区块）。
• 支持移动侦测功能。
• 可设置最多17行的标题显示在屏幕上。每行可显示46个字符（VISCA协议）。
• 支持192个内部变焦/聚焦预设点。
• 数字图像稳定器功能可减少振动引起的图像模糊。
产品参数
格式/型号 | CM8230G |
视频系统 图像传感器 有效像素 |
1/3.1英寸 320万像素全局快门CMOS图像传感器2064（水平）×1552（垂直），单位像素尺寸（2.25μm×2.25μm） |
输出格式 | LVDS/HD-SDI/CVBS：1080p60/50/30/25、720p60/50/30/25、1080i60/50 AVI：1080p30/25 TVI：1080p30/25、720p60/50/30/25EX-SDI：1080p60/50/30/25、720p60/50/30/25 |
传感器操作系统 | 传感器主模式 |
同步系统 CVBS缩放比例 LVDS模式 | 内置 16:9 / 4:3（CVBS 960H） 单路/双路 |
视频输出 | HD-SDI/EX-SDI（1.0_2.0_2.1_3.0（待定））/ CVBS/LVDSHD-TVI / HD-AVI |
最低照度 白天 夜间（ICR开启） 信噪比 | （感光度提升关闭，自动增益控制48dB） 0.03Lux @ F1.6 0.01Lux @ F1.6 大于52dB |
光学镜头 变焦倍率 焦距 水平视角 垂直视角 光圈值 |
30 倍 4.3~129 毫米 53.62°（广角端）~1.91°（长焦端） 31.16°（广角端）~1.10°（长焦端） F1.6（广角端）~F5.0（长焦端） |
变焦 最大变焦倍率 光学变焦倍率 数字变焦倍率 数字平移 / 倾斜 速度（对焦跟踪开启） （对焦跟踪关闭） |
1~360 倍 1~30 倍 1~12 倍 3.79~89.29 秒 3.59 秒 |
对焦 控制模式 对焦范围 红外校正 |
自动 / 间隔 / 单次（= 变焦触发、一键对焦）/ 手动 / 预设 无限远～1.0 米（长焦端）~0.01 米（广角端） 标准 / 红外光 / 用户自定义 - 20~+20 |
昼夜模式 | 自动/彩色（白天）/黑白（夜间）/外部高电平/外部低电平 |
白平衡 | 自动/室内/室外/一键式/自动跟踪白平衡/手动 |
曝光 自动曝光模式 亮度（曝光补偿） 自动增益控制最大值 手动快门 手动自动增益控制 手动光圈 感光度提升 其他 | 自动 / 光圈优先 / 快门优先 / 手动 1~20 关闭～48 dB 1/1、1/2、1/4（3）、1/8（6）、1/15（12）、1/30（25）、1/60（50）~1/30000 关闭～48 dB F1.6~F19、关闭 关闭～32 场 自动曝光慢速响应 |
格式/型号 | CM8230G |
数字信号处理（DSP）功能 数字慢快门 图像冻结 图像翻转（E-FLIP） 隐私遮蔽 标题显示 移动侦测 动态宽动态范围（D-WDR） | 最大 32 场 关闭 / 开启 关闭 / 水平（镜像）/ 垂直 / 水平 + 垂直（180° 翻转） 球形隐私遮蔽 - 8 个区域 - 联动 / 非联动遮蔽 - 14 种遮蔽颜色可选，支持半透明效果 - 平移（0°~360°）、倾斜（+90°~-90°） 16 个字符（显示位置可选） 4 个区域 - 报警输出：屏幕显示 / 串行通信 关闭 / 低 / 中 / 高 |
宽动态范围 | 宽动态范围（低/中/高） |
背光补偿（BLC） 强光抑制（HLC） 自动增益控制（AGC） 锐度 3DNR 降噪 2DNR 降噪 除雾 伽马值 镜头阴影校正 缺陷检测 数字图像稳定器 图像效果 | 关闭 / 0~10，支持区域选择 关闭 / 0~20，支持颜色选择 最大 48 分贝 可调（0~15） 关闭 / 自动（等级：0~2）/ 手动（增益：0~255 / 阈值：0~255 / 帧保持：0~255） 关闭 / 自动（等级：0~2）/ 手动（增益：0~255 / 阈值：0~255） 关闭 / 开启（低 / 中 / 高） 0.45/0.50/0.55/0.60 开启 / 关闭 支持 开启 / 关闭 关闭 / 负片 / 黑白（单色图像） |
触发输入 闪光灯输出 | 不支持 |
位置预设（变焦/聚焦） | 非易失性192个位置（变焦/聚焦）预设点。 |
存储预设 | 16个预设点及自定义预设 |
屏幕显示 | 英语/俄语/西班牙语/德语/法语/葡萄牙语/中文/日语 |
同轴通信 | TVI-UTC / AVI-UTC |
通信（UART） 摄像机 ID 远程控制 控制协议 通信速率 | 0~255 RS-232 TTL +5.0V（可选：+3.3V）
|
VISCA、PELCO-D/P/C：自动检测 | |
2400/4800/9600（默认）/19200/38400/57600/115200波特率可选 | |
电源 供电电压 工作电流（电机运行） 功耗（电机运行） |
DC 12V (+9.0V ~ +15V) |
280mA(460mA) 3.4W(5.6W) | |
尺寸（宽 × 高 × 深） 重量 | 50.0×58.8×90.5mm， 约233g |
温度 & 湿度 工作环境 存储环境 |
温度（-10℃~50℃ / 14℉~122℉），湿度（小于90%）温度（-20℃~60℃ / -4℉~140℉），湿度（小于90%） |
