产品介绍
智能功能：
l 支持双通道行为分析：区域入侵侦测、越界侦测、进入区域侦测、离开区域侦测功能。
l 支持温度异常检测。
l 支持联动声音报警。
l 支持联动白光闪烁报警。
热成像功能：
l 非制冷型探测器，分辨率160×120（默认320×240输出）。
l 支持AGC4.0、DDE、3DNR。
l 支持白热、黑热，铁红等15种伪彩模式。
可见光功能
l 400万星光级1/2.7英寸高性能CMOS；最高分辨率可达2688×1520@25fps。
l 可见光支持低码率、低延时、ROI感兴趣区域增强编码。
l 支持3D数字降噪,支持120dB宽动态。
红外相关
l 支持最远15米红外补光。
l 支持Smart IR, 支持防补光过曝开启和关闭,开启下支持。自动和手动,手动支持根据距离等级控制补光灯亮度。
l 支持日夜两套参数独立配置。
系统功能：
l 支持双通道单IP输出。
l 支持双码流，支持手机报警接收/查看，支持萤石云平台接入。
l 支持POE供电
l 支持IP66等级防水防尘，高可靠性。
l 工作环境：-40℃~70℃，＜95% RH。
接口功能：
l 支持10M/100M自适应网口。
l 支持Micro SD/Micro SDHC/Micro SDXC卡(128G/256G)本地存储。
l 1路报警输入/输出。
l 1路音频输入/输出。
l 1路DC 12V电源输入。
安全相关：
l 支持HTTPS等安全认证，支持创建证书。
l 支持三级用户权限管理，支持IP地址过滤，支持授权的用户和密码。
产品参数
|
型号 参数 |

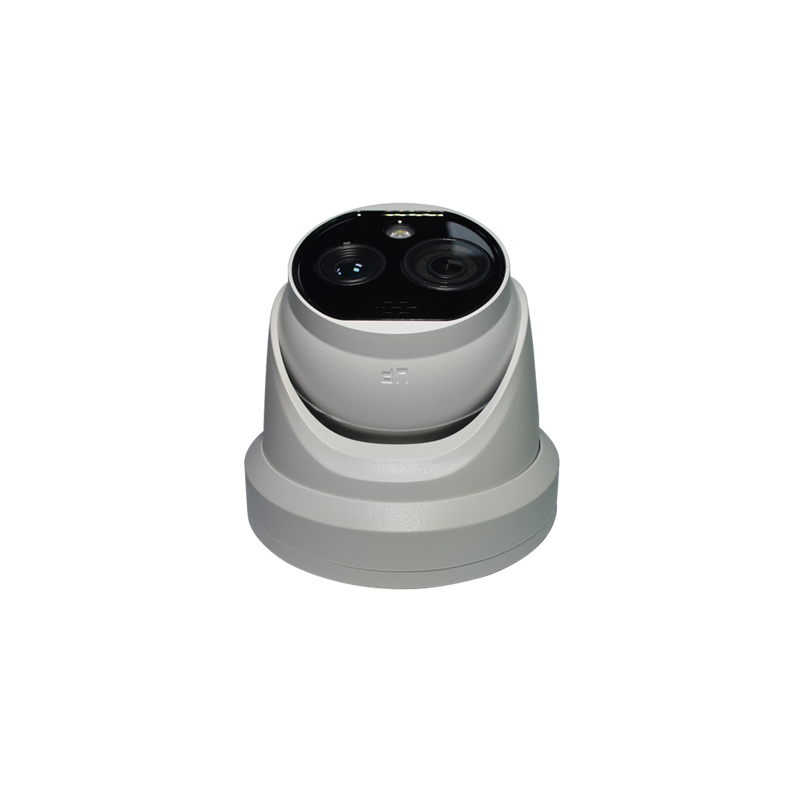

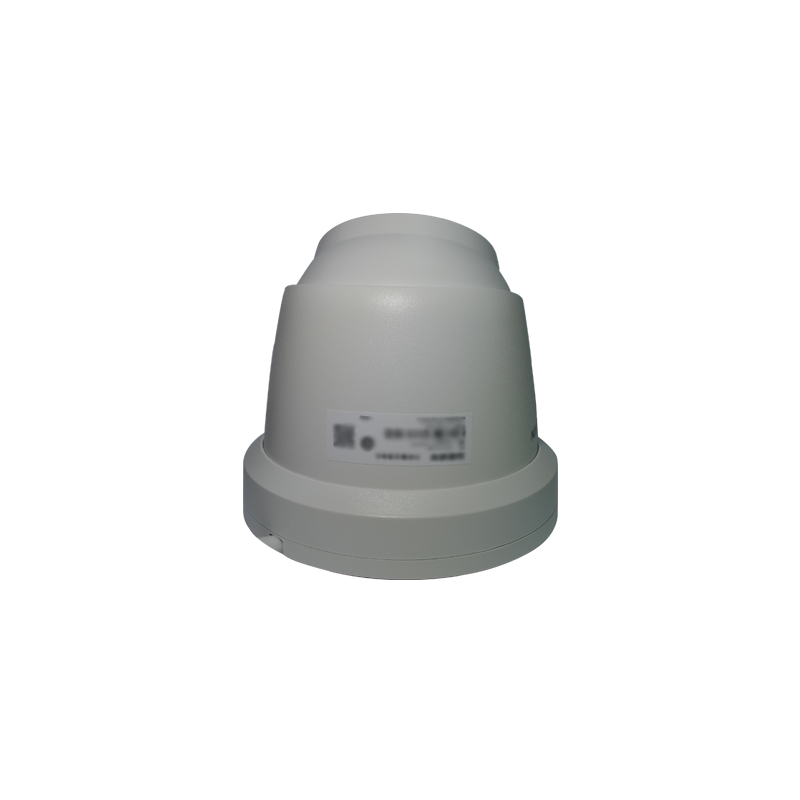

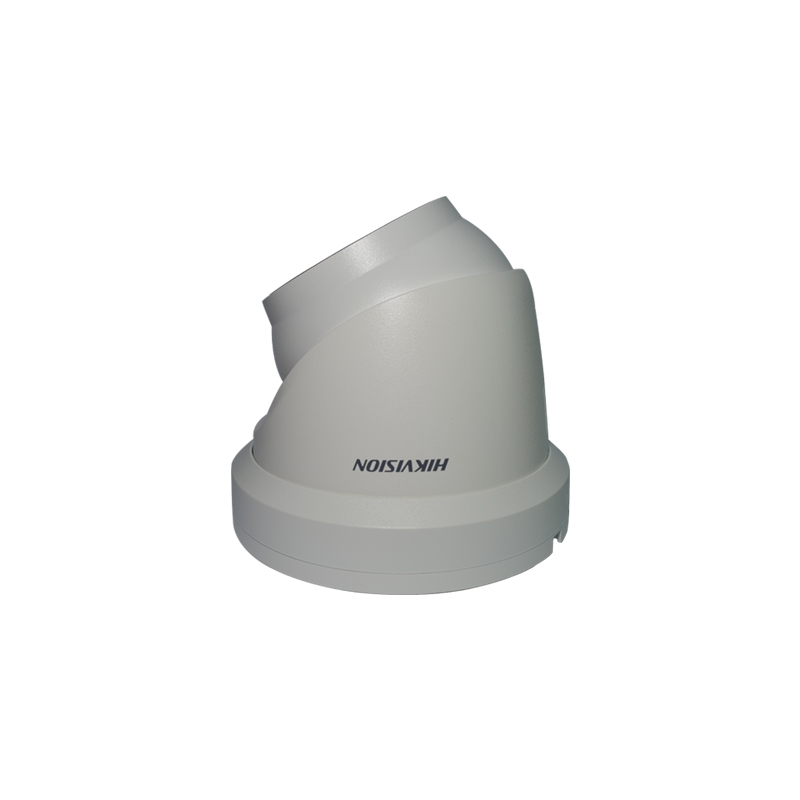

DS-2TD1217-2/3/6/QA |
|||
|
热成像半球型网络摄像机 |
||||
|
热成像 |
传感器类型 |
氧化钒非制冷型探测器 |
||
|
最大图像尺寸 |
160× 120（默认输出320×240） |
|||
|
像元尺寸 |
17μm |
|||
|
响应波段 |
8~14μm |
|||
|
NETD（噪声等效温差） |
≤ 40mk(@25°C,F#=1.0) |
|||
|
热成像镜头焦距 |
2mm |
3mm |
6mm |
|
|
MRAD（空间分辨率） |
9.44 |
5.48 |
2.74 |
|
|
热成像视场角 |
90°×66.4° |
50°×37.2° |
25°×18.7 |
|
|
热成像近摄距 |
0.15m |
0.3m |
1.1m |
|
|
F值 |
1.1 |
|||
|
伪彩模式 |
白热、黑热、融合1、彩虹、融合2、铁红1、铁红2、深褐色、色彩1、色彩2、冰火、雨、红热、绿热、深蓝等15种 |
|||
|
可见光 |
传感器类型 |
400万星光级1/2.7" Progressive Scan CMOS |
||
|
分辨率 |
2688×1520@25fps |
|||
|
最小照度 |
0.0018Lux @(F1.6,AGC ON) ,0 Lux with IR |
|||
|
快门 |
1/3秒至1/100,000秒 |
|||
|
可见光镜头焦距 |
2mm |
4mm |
8mm |
|
|
可见光视场角 |
119.3°×93.3° |
84.0°×44.8° |
39.4°×22.1° |
|
|
日夜转换模式 |
ICR红外滤片式 |
|||
|
宽动态范围 |
120dB |
|||
|
红外照射距离 |
最远可达15米 |
|||
|
图像功能 |
双光融合 |
不支持 |
||
|
画中画 |
不支持 |
|||
|
智能信息叠加 |
支持可见光通道图像中叠加热成像信息（仅支持测温规则，测温值） |
|||
|
智能功能 |
行为分析 |
热成像通道（默认）：越界侦测,区域入侵侦测,进入/离开区域侦测 可见光通道：越界侦测,区域入侵侦测,进入/离开区域侦测 |
||
|
烟火检测 |
不支持 |
|||
|
吸烟检测 |
不支持 |
|||
|
联动报警 |
支持联动白光报警、支持联动声音报警 |
|||
|
测温功能 |
温度异常功能 |
全屏测温 专家模式：10个点，10个框，1条线总计21个测温规则 |
||
|
测温范围 |
测温范围：-20℃~150℃ |
|||
|
测温精度 |
测温精度：±8℃或者读数的±8%（取最大值） |
|||
|
压缩标准 |
视频压缩标准 |
H.265/H.264/MJPEG |
||
|
H265编码类型： |
Main Profile |
|||
|
H264编码类型： |
BaseLine Profile / Main Profile / High Profile |
|||
|
视频压缩码率： |
32 Kbps~8Mbps |
|||
|
音频压缩标准 |
G.711/G.722.1/G.726/MP2L2/PCM |
|||
|
音频压缩码率： |
64Kbps(G.711) / 16Kbps(G.722.1) / 16Kbps(G.726) / 32-192Kbps(MP2L2) |
|||
|
存储功能 |
SD卡存储： |
支持Micro SD/Micro SDHC/Micro SDXC卡((128GB或者256GB)断网本地存储及断网续传 |
||
|
NVR存储： |
支持（96/86/77/76）I系列NVR接入，支持预览/回放，规则显示（行为分析，测温），报警事件上传（行为分析，测温），远程配置 |
|||
|
网络功能 |
主码流：
|
可见光：50Hz 25fps (2688*1520),,25fps (1920 × 1080), 25fps (1280 × 720) 可见光：60Hz: 30fps (2688*1520),30fps (1920 × 1080), 30fps (1280 × 720) 热成像：25fps (160 × 120 (输出 320 × 240) |
||
|
子码流：
|
可见光：50Hz: 25fps (704 × 576), 25fps (352*288) 可见光：60Hz: 30fps (704 × 480), 30fps (352*288) 热成像：25fps (160 × 120 (输出 320 × 240)) |
|||
|
网络协议 |
IPv4/IPv6,HTTP,HTTPS,802.1x,Qos,FTP,SMTP,UPnP,SNMP,DNS,DDNS,NTP,RTSP,RTCP,RTP,TCP,UDP,IGMP,ICMP,DHCP,PPPoE,Bonjour |
|||
|
接口协议： |
ONVIF(PROFILE S,PROFILE G),ISAPI,SDK,Ehome,GB28181 |
|||
|
最大预览路数 |
20路 |
|||
|
用户管理 |
支持三级用户权限管理，管理员、操作员、普通用户 |
|||
|
安全策略 |
支持授权的用户和密码，支持HTTPS加密和IEEE 802.1x网络访问控制、IP地址过滤 |
|||
|
接口 |
报警输入 |
支持1路DC 0~5V报警输入 |
||
|
报警输出 |
支持1路常开型继电器输出，报警类型可设置 |
|||
|
音频输入 |
1路3.5mm Mic in/Line in interface. Line input: 2-2.4V[p-p] |
|||
|
音频输出 |
1路Impedance: 600Ω |
|||
|
复位键 |
1个复位键 |
|||
|
网口 |
1路RJ45接口10/100M自适应以太网口 |
|||
|
RS485接口 |
1路 |
|||
|
SD卡存储 |
1个内置SD卡卡槽 |
|||
|
客户端 |
iVMS-4200/萤石/HIK-CONNCET |
|||
|
浏览器 |
支持IE7+, Chrome18+, Firefox5.0+, Safari5.02+浏览器、支持多国语言 |
|||
|
系统参数 |
电源输入 |
DC 12 V（±20%）或PoE (802.3af, class 3)。备注：包装标配DC 12V电源适配器 |
||
|
功率 |
DC 12 V（±20%）：0.7 A, max. 8W PoE (802.3af, class 3): 42.5 V to 57 V, 0.14 A to 0.22 A, max. 8.5W |
|||
|
工作温度和湿度 |
-40℃~70℃，＜95% RH |
|||
|
防护等级 |
IP66 |
|||
|
重量 |
1.0kg |
|||
