产品介绍
KC8275
工作模式:录制视频到TF卡,并回放视频文件
1、首先确保设备已经充好电,或者外接外部供电。
2、开关拨到ON启动设备。

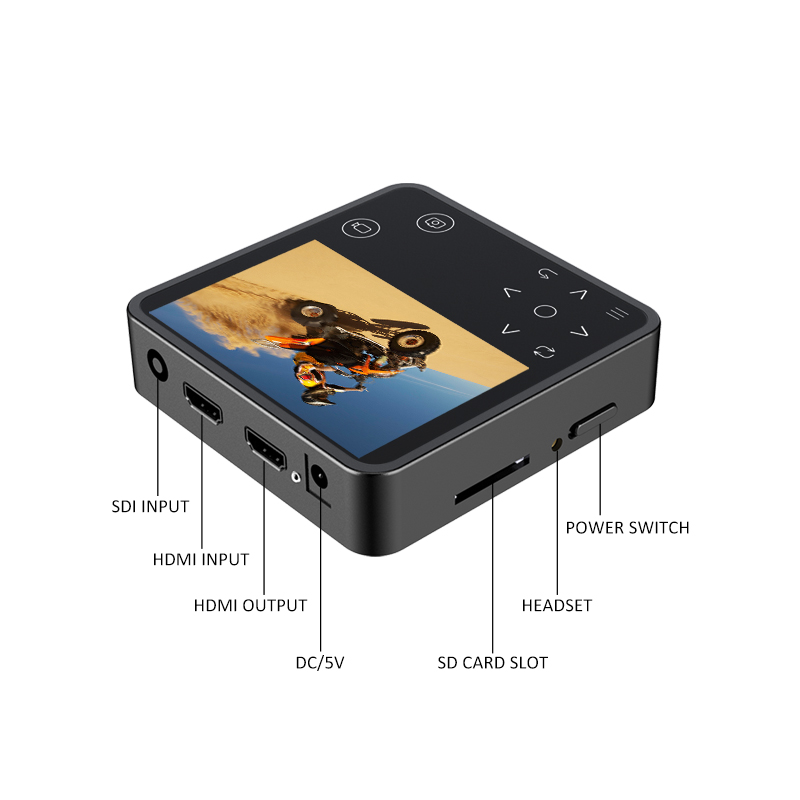

3、将视频源的SDI(或HDMI)输出通过Micro BNC转BNC线(或HDMl线)连接到设备的SDI(或HDMI)输入接口,此时你应该可以看到显示屏上显示视频。
4、如果需要,可以用HDMI线连接设备的HDMI输出接口到电视机或显示器。
5、把SD卡插进SD卡槽(FAT32或exFAT格式),请确保SD卡有足够存储空间。
6、按下录制按键开始录制,再次按下停止录制。
7、录制期间,按下V暂停录制,以避免录制不需要的视频部分,比如广告等,再次按下继续录制。录制期间,按下三则关闭显示屏以节电,此时按下任意键可重新点亮显示屏。8、预览或录制状态下,按下来抓图一张图片。
9、在预览状态下,按下三菜单键进行设置,你可以设置如下参数:节省电源:可设定设备在没有操作的情况下10分钟,30分钟后自动关机,如在录制过程中,如果设定了该项目,会关闭屏幕,但录制仍然会继续进行。
录制质量:超好,好和普通三个选项,分别对应1080P60视频录制的三个比特率-22Mbps,17Mbps和14Mbps。时间日期,语言,日期水印,预约录影,系统和格式化TF卡。
10、预览状态下,按下切换到播放模式,再次按下该键则返回到预览录制模式。
11、使用导航键将光标移到想要播放的文件,按下○开始播放该文件,再次按下该键则暂停播放,再次按下可重新开始播放。按下<或>则可以快退或快进,按下∧或Ⅴ则可以调高或调低音量。
12、播放列表下,三为删除功能,可以删除选中的录制视频文件。
产品参数
接口界面 |
|
视频输入 |
SDI(Micro BNC,3G SDI)HDMI |
音频输入 |
SDI(Micro BNC),HDMI,麦克风(CTIA4节耳麦) |
视频输出 |
HDMI,3.5英寸TFT显示屏 |
音频输出 |
HDMI,耳机插孔(CTIA4节耳麦) |
硬件规格 |
|
尺寸 |
100 x 100 x23毫米 |
重量 |
190克 |
包装内容 |
|
设备 |
KC8275 SDI/HDMI 1080P60全高清录制 播放盒 |
配件 |
充电器,说明书,遥控器,mini SDI传BNC线 |
分 辨 率 |
输入/环出: 720x480(60p),720x576(50p),1280 x 720p(60p),1920 × 1080 (50i), 1920x 1080(60i),1920 x 1080 (5op),1920 x 1080(60p) |
录制:720x480(60p),720x 576 (50p),1280 x720p(60p),1920 x1080(50p),1920x1080 (60p) |
|
录制质量 |
最大22Mbps@1080P 60fps |
录制格式 |
h.264 mp4 |
录制文件 |
3.8GB/个 |
电池 |
2000mAh,播放约2.5小时,录制约1.5小时 |
充电适配器 |
5V 2A |
