产品介绍

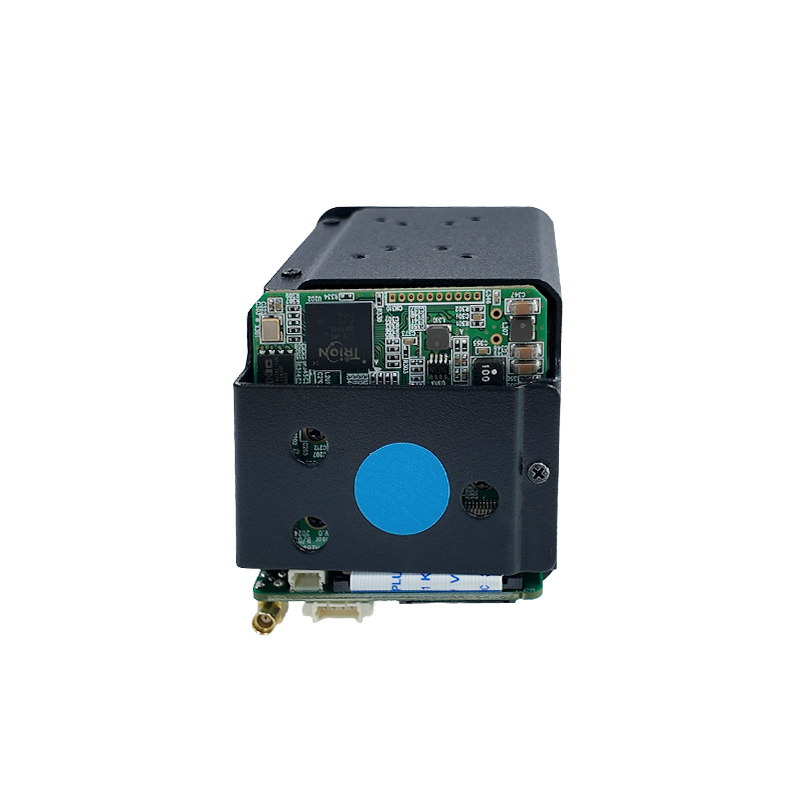

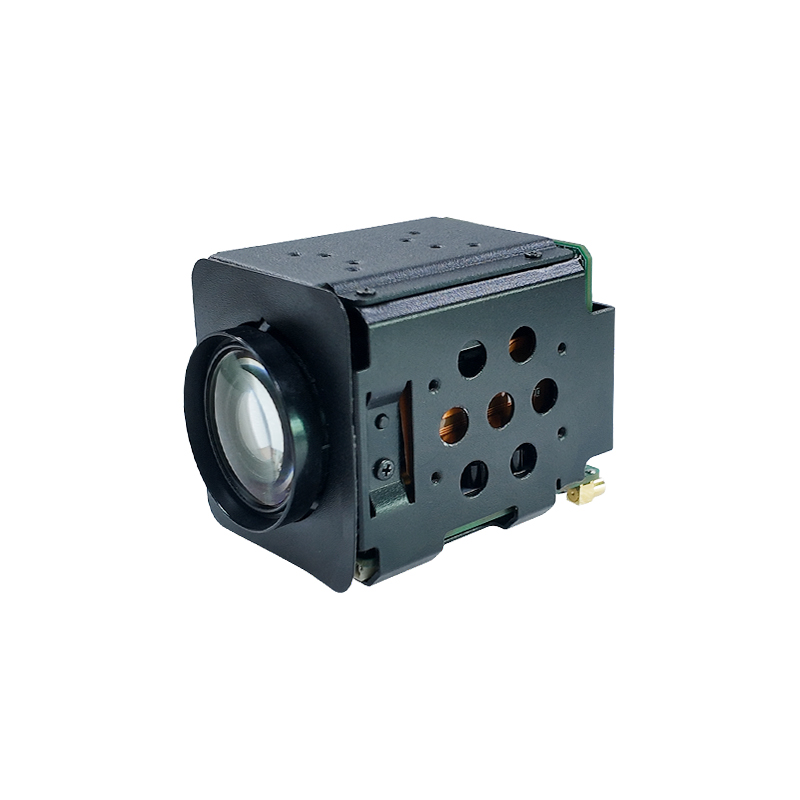

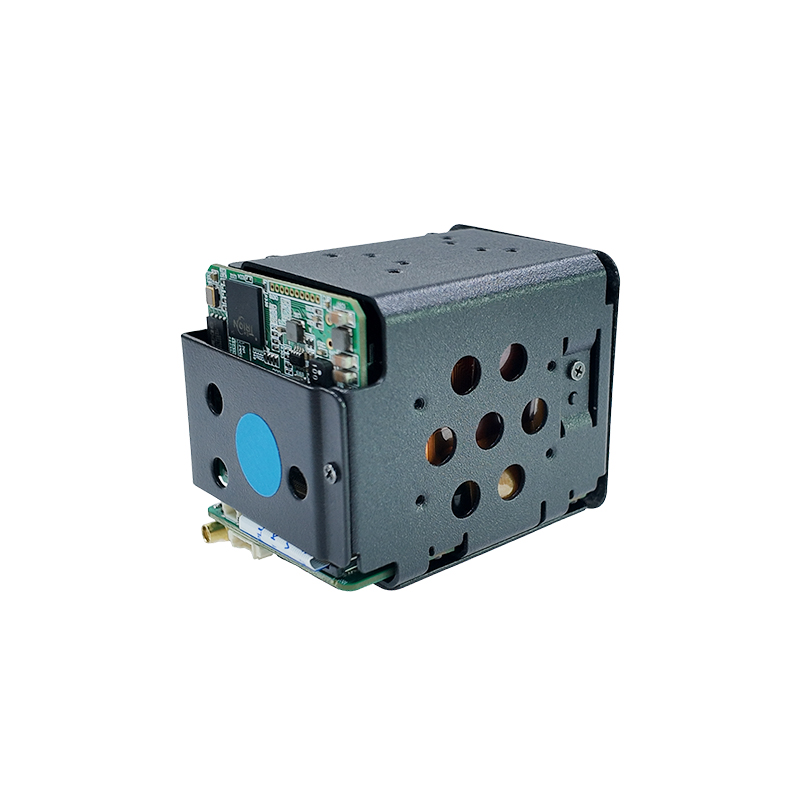

CM8210G
采用1/3.1英寸320万像素CMOS图像传感器，支持全高清（FULL HD），可拍摄出高质量图像。
搭载全新研发的图像信号处理器，通过逐行扫描技术，能够获取宽动态范围的图像（宽动态范围功能，WDR）。
配备10倍光学变焦、F1.7光圈的高亮度变焦镜头（光学变焦+数字变焦=120倍）。
具备降噪功能（3DNR/2DNR），即使在低光环境下也能获得低噪点图像。
视频信号仅支持数字输出。根据寄存器设置，可选择多种数字输出格式：1080p/60、1080p/50、1080p/30、1080p/25、720p/60、720p/50、720p/30、720p/25、1080i/50、1080i/60。
红外（IR）截止滤镜可从成像路径中脱离，以提升低光环境下的灵敏度。该红外截止滤镜（ICR）会根据环境光线自动切换，使摄像机在昼夜环境下均能有效工作。
支持隐私区域遮挡功能（最多8个区域）。
支持运动检测功能。
可设置最多17行标题显示在屏幕上，每行可输入46个字符（支持VISCA协议）。
支持192个内部变焦/对焦预设点。
数字图像稳定器功能可减少因振动导致的图像模糊。
产品参数
模型 | CM8210G | |||
图像传感器 | 1/3.1 英寸 Sony IMX900AQR-C CMOS 传感器 | |||
总像素数 | 2064(H) × 1592(V) = 3.28百万像素 | |||
有效像素 | 2064(H) × 1552(V) = 3.20百万像素 | |||
主动像素 | 2064(H) × 1552(V) = 3.20百万像素 | |||
扫描系统 | 逐行扫描 | |||
同步系统 | 内部 | |||
分辨率 | 数字格式：1080p（60/50/30/25帧率）、720p（60/50/30/25帧率） 模拟： CVBS | |||
最低照度（50%） | 色度（1/30秒，79.5 dB）：0.1 lux；动态范围（1/30秒，79.5 dB）：0.01 lux 彩色DSS（1/1s，79.5 dB）：0.01 lux；黑白DSS（1/1s，79.5 dB）：0.001 lux | |||
视频输出 | 数字接口： LVDS / EX-SDI 模拟： CVBS | |||
信噪比 | 大于 50dB（AGC 灯关闭） | |||
透镜 | ||||
镜片类型 | 10倍日夜变焦镜头 | |||
缩放比例 | 光学10倍变焦，数码32倍变焦 | |||
焦距 | f = 4.7mm ~ 47.0mm | |||
光圈系数 | F1.7（广角）~ F3.1（长焦） | |||
视场角（D、H、V） | 宽 | 54.6° | 48.4° | 28.4° |
电视 | 6.9° | 6° | 3.4° | |
函数 | ||||
触发模式 | 自由运行 / 外部触发 | |||
触发极性 | 主动低电平 / 主动高电平 | |||
触发延迟 | 0 ~ 255.9ms | |||
频闪极性 | 主动低电平 / 主动高电平 | |||
频闪延迟 | Ext-Trigger：0 ~ 255.9 毫秒 / 自由运行：0 ~ (1V周期 – 宽度) 毫秒 | |||
频闪宽度 | Ext-Trigger：0 ~ 255.9 毫秒 / 自由运行：0 ~（1V周期 – 延迟）毫秒 | |||
快门速度（外部触发） | 1/30(25) ~ 1/40,000 sec | |||
AGC（扩展触发） | 0 ~ 10 步 | |||
虹膜（外部触发） | 关闭 ~ F1.7 | |||
昼夜模式（外部触发） | 日间/夜间 | |||
缩放/对焦 | ||||
聚焦模式 | 自动 / 单次推键 / 手动 | |||
距离 | 1.0 / 2.0 / 3.0 / 5.0 / 10.0 m | |||
缩放速度 | 0（慢速）~ 7（高速） | |||
镜头刷新 | 单次推送 / 1天 ~ 10天 | |||
E. 放大 | 关闭 / 最大 2 倍 ~ 32 倍 | |||
Zoom预设 | 5个预设 | |||
暴露 | ||||
模式 | 自动/虹膜；优先级/关闭；优先级/手动 | |||
AGC（增益控制） | 0 ~ 10 步 | |||
快门速度 | 1/1 ~ 1/40,000 sec | |||
虹膜 | 关闭 ~ F16 | |||
DSS（数字慢门） | 关闭 / 2倍 / 4倍 / 8倍 / 16倍 / 32倍 (/64倍：仅支持 60 或 50 帧/秒模式) | |||
Flickerless | 关闭 / 开启 / 自动 | |||
亮度 | 0 ~ 14 步 | |||
背光 | 关闭 / BLC / HLC | |||
昼夜模式 | 自动/日间/夜间/外接 | |||
夜间模式套装 | 关 / 开 | |||
白平衡 | |
模式 | 自动/一键式/手动/室内/室外/自动扩展 |
红色增益 | 0 ~ 100 步（仅限手动模式） |
蓝色增益 | 0 ~ 100 步（仅限手动模式） |
色度 | 0 ~ 20 步 |
Hue | 0 ~ 20 步 |
图片 | |
DNR | 2D/3D、2D+3D（关卡：0–15级） |
镜子 | 关闭 / H / V / H&V |
锐利 | 0 ~ 15 步 |
对比度 | 0 ~ 20 步 |
图像亮度 | 0 ~ 20 步 |
DWDR | 关闭 / 手动 / 自动 |
Defog | 关闭 / 手动 / 自动 |
结冰 | 关闭 / 开启 |
伽马 | 0.35 ~ 0.70 |
智力 | |
隐私遮罩 | 关/开（8档） |
运动检测 | 关/开（4档） |
DIS（数字图像稳定功能） | 关闭 / 开启 |
特殊功能。 | |
缺陷检测 | 关闭 / 开启 |
体系 | NTSC / PAL |
高清格式 | 720p30(25)fps / 720p60(50)fps / 1080p30(25)fps/ 1080p60(50)fps |
通讯 | ID：1 ~ 255 |
波特率：2400 / 4800 / 9600 / 19200 / 38400 / 57600 / 115200 bps | |
协议：Pelco-P / Pelco-D / VISCA | |
显示 | |
显示选择（关闭/开启） | ID / 标题 / 缩放比例 / 系统消息 |
设置标题 | 文本编辑 |
启动选择（关闭/开启） | ID / 波特率 / 协议 / 版本 / 初始化消息 |
设置初始化消息 | 文本编辑 |
电气 | |
电源 | 9V 至 15V 直流电 |
功耗 | 420mA (@ 12VDC) |
概要 | |
电源输入 | 连接器 |
视频输出 | 连接器 |
工作温度 | -10℃ ~ +50℃（湿度：0%RH ~ 90%RH） |
储存温度 | -20℃ ~ +60℃（湿度：0%RH ~ 90%RH） |
外部维度 | 43.6(W) X 47(H) x 66(D) |
权重 | 165g |
