产品介绍
1， 同时支持RS485接口 一个RS232-TTL指令透传 网络输出，报警输入，输出，音频输入，输出，CVBS输出
2， 控制协议支持：SONY VISCA，PELCO-P ,PELCO-D可选择

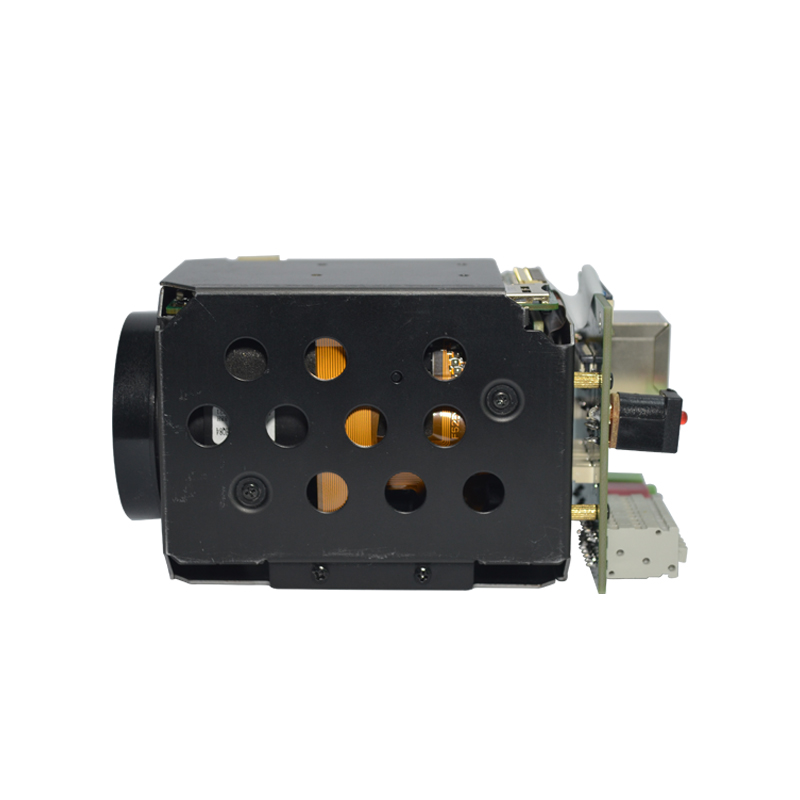

3， 相机支持接入海康威视DS-2ZMN系列机芯及其协议的各种国产摄像机的接入
4， 尺寸大小：50MM*56MM
5， 中间定位孔:24*36 孔径2MM
产品参数
|

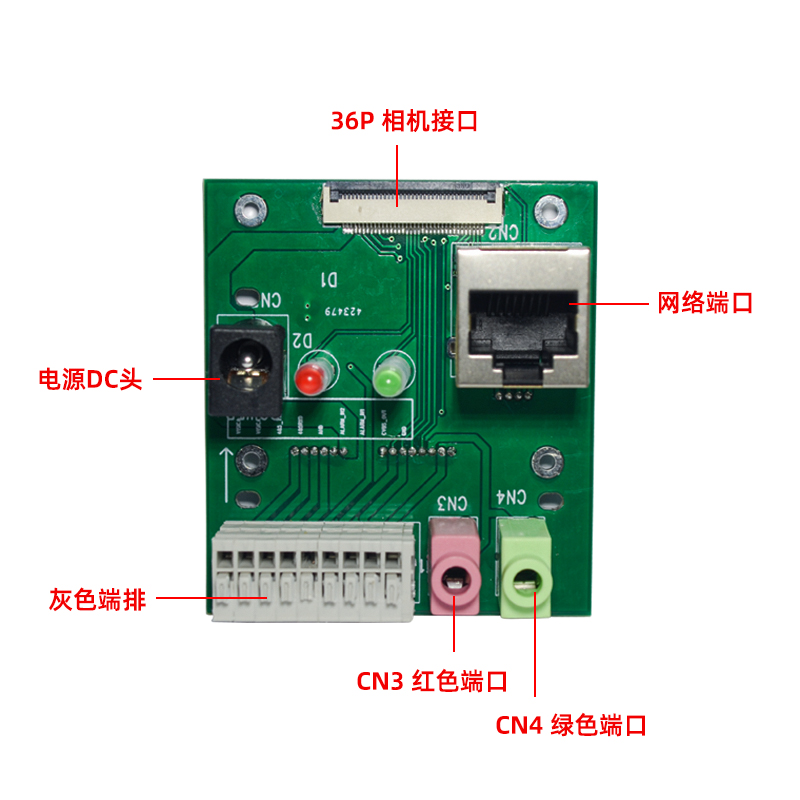

表1 接口功能介绍表 |
||
|
序号 |
接口名称 |
说明 |
|
1 |
电源DC头 |
12V电源输入 |
|
2 |
网络端口 |
网络线接入端口 |
|
3 |
CN4绿色端口 |
音频输出端口 |
|
4 |
CN3红色端口 |
音频输入端口 |
|
5 |
灰色端排 |
从左往右依次为1-9脚，针脚定义见表2 |
|
6 |
36P端子 |
连接机芯 |
|

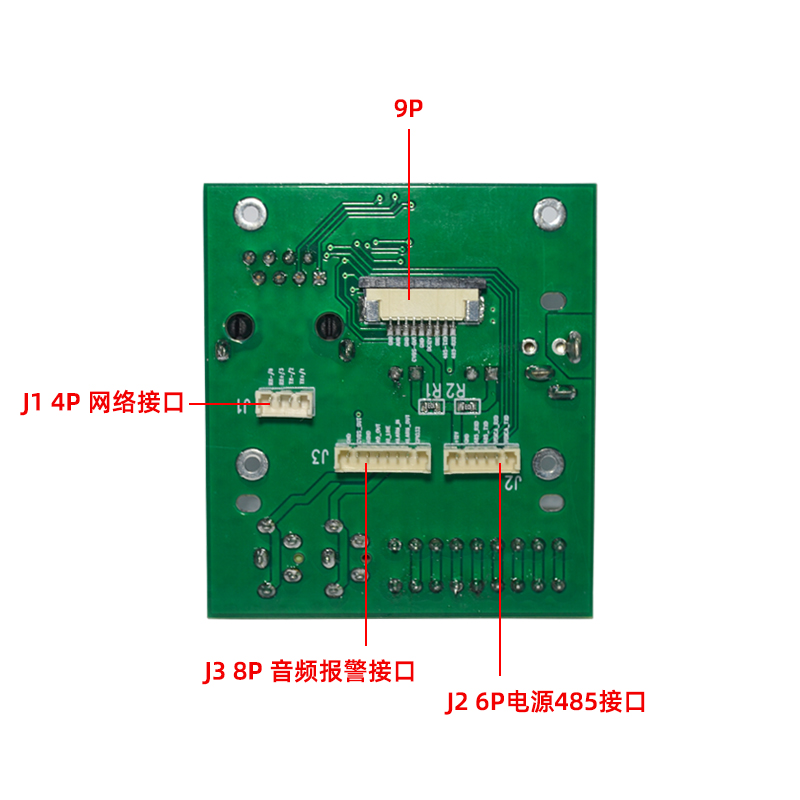

7 |
9P端子 |
从左往右依次为1-9脚，针脚定义见表3 |
|
8 |
J1 4P 网络接口 |
从右往左依次为1-4脚，针脚定义见表4 |
|
9 |
J3 8P 音频报警接口 |
从右往左依次为1-8脚，针脚定义见表5 |
|
10 |
J2 6P 电源485接口 |
从左往右依次为1-6脚，针脚定义见表6 |
|
表2 灰色端排 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
VISIC-TXD |
|
|
2 |
VISIC-RXD |
|
|
3 |
485-TXD |
摄像机串口发送 |
|
4 |
485-RXD |
摄像机串口接收 |
|
5 |
AHD |
AHD信号输出 |
|
6 |
ALM-OUT |
报警信号输出 |
|
7 |
ALM-IN |
报警信号输入 |
|
8 |
CVBS |
CVB信号输出 |
|
9 |
GND |
电源地 |
|
表3 9P端子 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
485-RXD |
摄像机串口接收 |
|
2 |
485-TXD |
摄像机串口发送 |
|
3 |
GND |
电源地 |
|
4 |
DC12V |
电源12V |
|
5 |
GND |
电源地 |
|
6 |
CVBS-OUT |
CVB信号输出 |
|
7 |
GND |
电源地 |
|
8 |
AHD |
AHD信号输出 |
|
9 |
GND |
电源地 |
|
表4 4P 网络接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
TX+ |
|
|
2 |
TX- |
|
|
3 |
RX+ |
|
|
4 |
RX- |
|
|
表5 J3 8P 音频报警接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
NC |
NC |
|
2 |
ALM-OUT |
报警信号输出 |
|
3 |
ALM-IN |
报警信号输入 |
|
4 |
ALINE-IN |
音频信号输入 |
|
5 |
ALINE-OUT |
音频信号输出 |
|
6 |
音频接口座 |
音频接口座 |
|
7 |
CVBS-OUT |
CVB信号输出 |
|
8 |
GND |
电源地 |
|
表6 6P 电源485接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
DC12V |
电源12V |
|
2 |
GND |
电源地 |
|
3 |
485-RXD |
摄像机串口接收 |
|
4 |
485-TXD |
摄像机串口发送 |
|
5 |
VISIC-TXD |
|
|
6 |
VISIC-RXD |
|
