一、名词解释

LVDS（Low-Voltage Differential Signaling ,低电压差分信号）是美国国家半导体（National Semiconductor, NS，现TI）于1994年提出的一种信号传输模式的电平标准，它采用极低的电压摆幅高速差动传输数据，可以实现点对点或一点对多点的连接，具有低功耗、低误码率、低串扰和低辐射等优点，已经被广泛应用于串行高速数据通讯场合当，如高速背板、电缆和板到板数据传输与时钟分配，以及单个PCB内的通信链路。

二、技术标准

VDS技术规范有两个标准，即TIA（电讯工业联盟）/EIA（电子工业联盟）的ANSI/TIA/EIA-644标准（LVDS接口也因此称为RS-644接口）与IEEE 1596.3标准。

三、技术原理

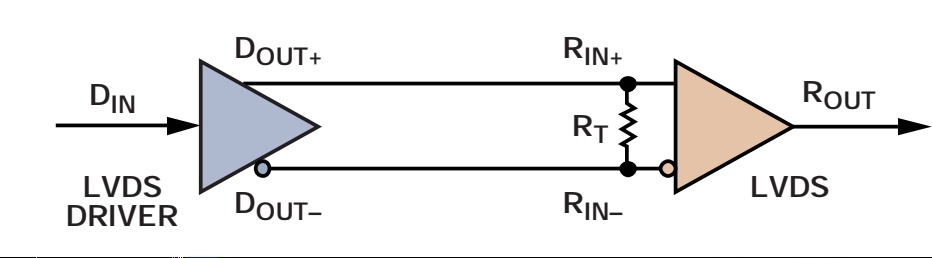

通常一个简单的点到点(point to point )LVDS的电路结构如下图所示：

其基本优势是结构简单，功耗低，速度快，抗干扰能力强，能够传输5-10m。但是这一切又都是如何实现的呢？接下来就简要介绍一下技术上的细节。

物理层技术

LVDS电平标准采用一对（两根）差分信号线传输数据。

通过驱动3.5mA的稳定电流电源，可在100Ω終端时，以350mV这样非常低振幅的差动信号来高速传送数据。其数据传输速度在规格内限定最大为655Mbit/秒。但这并不是极限值。通过各半导体厂商独有的加工，可以完成3Gbit/秒左右的高速传输速度。

LVDS的优势包括

通信速度高达1 Gbps或以上

电磁辐射更低

抗扰度更高

低功耗工作

共模范围允许高达±1V的接地失调差额
