做机器视觉项目时，很多人都会遇到这些问题：

· 相机标称 100fps，实际却跑不到；

· 曝光时间一调长，帧率马上掉下来；

· 曝光调短后，画面又黑得看不清；

· 帧率明明很高，高速物体还是有拖影。

问题通常都绕不开两个参数：

帧率和曝光时间。

它们到底是什么关系？今天用一篇文章讲清楚。

一、帧率和曝光时间分别是什么？

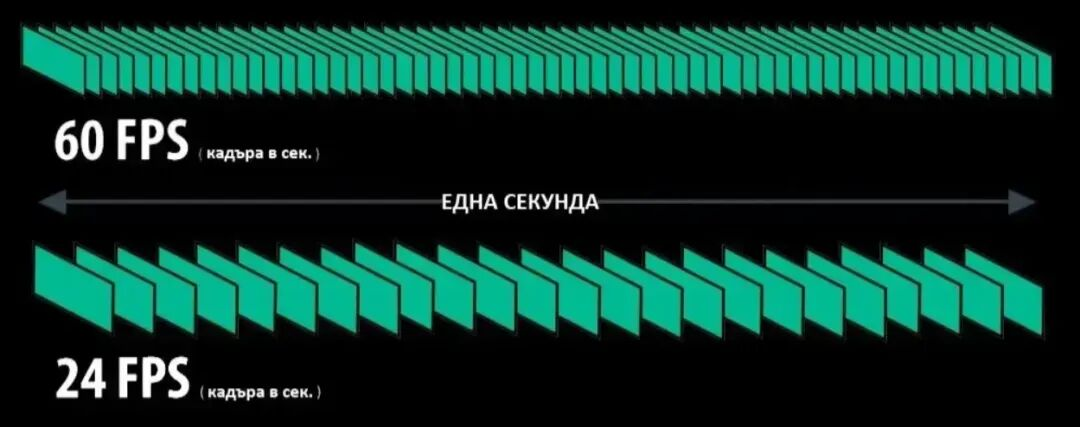

1. 帧率：每秒拍多少张

帧率通常用 FPS 表示。

比如 30fps，就是每秒拍 30 张图。

帧率越高，画面越连贯，越适合拍高速运动物体，比如：

· 流水线零件检测；

· 交通抓拍；

· 机械臂定位；

· 高速实验记录。

但帧率越高，每一张图能分到的时间也越少。

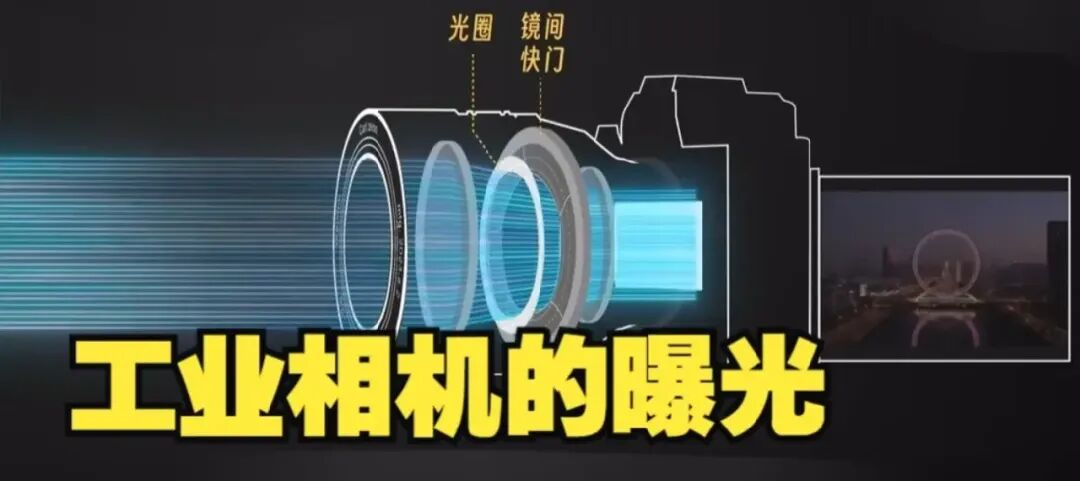

2. 曝光时间：每张图“接光”多久

曝光时间越长，进光越多，画面通常越亮。

但曝光太长，高速运动物体就容易出现拖影。

简单来说：

帧率决定拍得密不密，曝光时间决定单张图糊不糊。

这一点非常重要。

二、帧率和曝光时间是什么关系？

可以先用一个简单公式估算：

曝光时间（μs）≤ 1,000,000 ÷ 帧率（fps）

比如相机要跑 50fps：

1,000,000 ÷ 50 = 20,000μs

也就是说，每一帧只有 20ms。

如果曝光时间设成 50ms，那么理论最高帧率只有：

1,000,000 ÷ 50,000 = 20fps

所以，曝光时间越长，帧率通常越低。

这就是两者最基本的关系。

三、为什么实际帧率经常比计算值低？

因为相机每拍一张图，不只是曝光。

它还要完成：

· 传感器读出；

· 图像传输；

· 数据缓存；

· 电脑接收；

· 软件处理。

所以更接近实际情况的是：

单帧时间 = 曝光时间 + 读出时间 + 其他开销

比如一台相机全分辨率最高 53fps。

理论单帧周期约为：

1,000,000 ÷ 53 ≈ 18,868μs

但这不代表曝光时间就能直接设到 18,868μs。

因为还要给读图和传输留时间。

所以，相机参数不能只看公式，最后还是要看：

· 产品规格书；

· 实际采集帧率；

· 软件是否丢帧。

四、除了曝光，还有什么会影响帧率？

1. 分辨率

图像越大，数据越多，帧率越低。

如果项目只检测局部区域，可以开 ROI 裁剪，帧率往往能提高不少。

2. 图像格式

Mono8、Mono12、RGB8 的数据量不一样。

彩色图通常比灰度图占用更多带宽。

3. 相机接口

USB3.0、GigE、Camera Link、CoaXPress，带宽差别很大。

传感器再快，接口跟不上也没用。

4. 上位机性能

CPU、内存、网卡、硬盘和算法速度，都可能导致丢帧。

有时候不是相机拍得慢，而是电脑接不住。

五、想要高帧率，画面又太暗，怎么办？

很多人的第一反应是加增益。

其实更合理的顺序是：

1. 先加强光源

可以尝试：

· 提高光源亮度；

· 调整照射角度；

· 缩短光源距离；

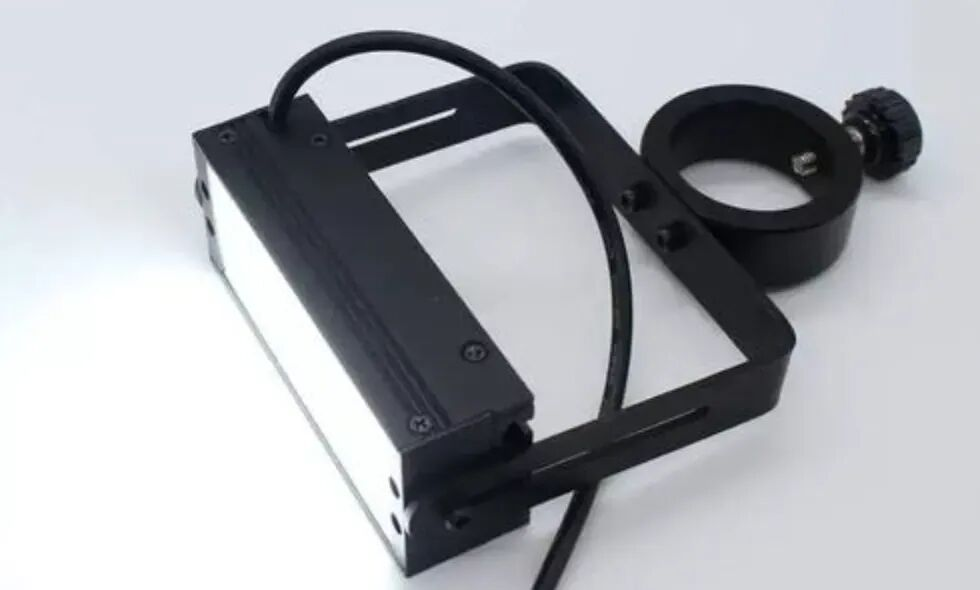

· 使用更合适的环形光、条形光、背光或同轴光；

· 使用频闪光源。

高速场景下，频闪光往往非常有效。

它可以在很短时间内提供高亮度，把高速运动“冻住”。

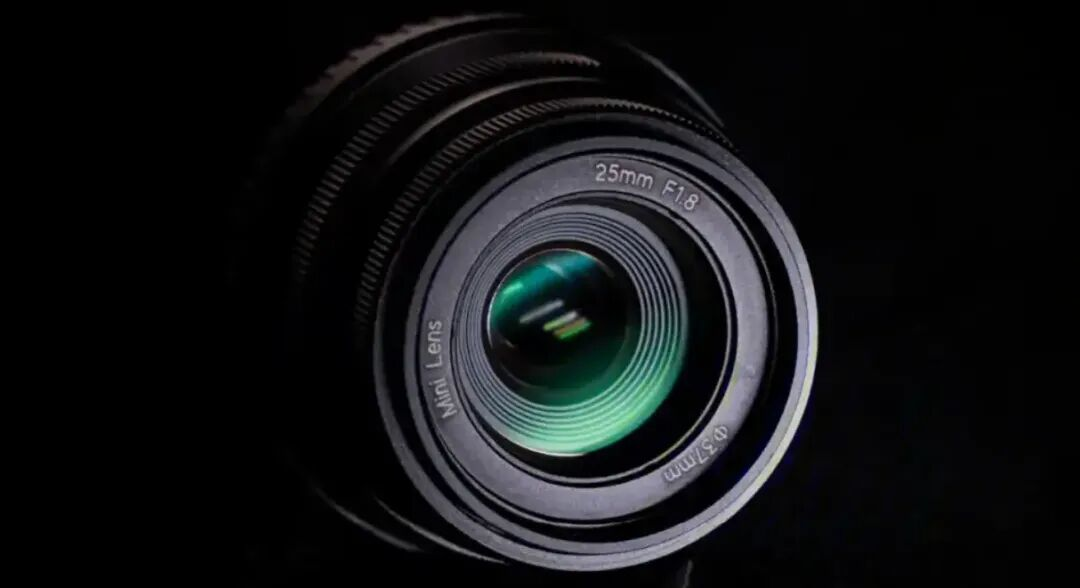

2. 再调整镜头光圈

光圈开大，进光量就会增加。

但光圈太大，也会带来景深变浅、对焦更难等问题。

所以不是越大越好，要根据现场情况平衡。

3. 最后再加增益

增益能让画面变亮，但也会把噪声一起放大。

增益过高，图像容易出现：

· 颗粒感；

· 暗部噪声；

· 边缘不稳定；

· 缺陷特征被噪声淹没。

所以，增益更适合做最后补偿，不建议一上来就拉满。

六、高帧率就一定能拍清高速物体吗？

不一定。

比如相机运行在 100fps，每帧周期是 10ms。

如果曝光时间也是 10ms，高速物体依然可能拖影。

反过来，相机只有 30fps，但曝光时间只有 100μs，单张图反而可能非常清楚。

所以要记住：

高帧率负责连续，短曝光负责清晰。

既想拍得连续，又想拍得清楚，就需要：

· 高帧率；

· 短曝光；

· 强光源；

· 合适的镜头；

· 足够的传输带宽。

缺一不可。

七、现场调参，建议按这个顺序

第一步，先根据物体速度缩短曝光，保证不拖影。

第二步，根据生产节拍设置需要的帧率，不要盲目追求最高值。

第三步，用光源和光圈补亮度。

第四步，实在不够亮，再适当提高增益。

第五步，检查实际输出帧率、软件接收帧率和丢帧情况。

不要只看参数面板上的数字。

相机显示 100fps，不代表算法端真的处理了 100fps。

总结

最后记住四句话：

1. 帧率决定每秒拍多少张。

2. 曝光时间决定单张图会不会糊。

3. 曝光越长，帧率通常越低。

4. 既想高速又想清晰，优先改善光源，不要只靠增益。

工业相机调参，本质上就是在速度、亮度、清晰度和噪声之间找平衡。
