产品介绍
1， 通过 FFC 线接入 SONY 高清一体化机芯模组，无需对机芯做出任何设置，可以自动识别显示配置相机输出Y PB PR 高清分量图像及CVBS 标清图像
2， 同时支持两个RS485 接口 一个RS232-TTL 一个RC232C 一个IO 口 一个按键控制等多种方式控制摄像机，支持断电记忆功能，指令透传。
3， 控制协议支持：SONY VISCA ，PELCO-P ,PELCO-D,AUTO（默认）可选择
4， 波特率：2400 4800 9600（默认）38400 115200 多种可选 ID 1(默认,可修改)
5， 视频格式支持 720P50/60,1080I50/60, 1080P25/30，1080P50/60 等多种格式
6， 相机支持接入SONY FCB、CM 全系列机芯及 SONY VISCA 协议的各种国产摄像机的接入
7， 尺寸大小：45MM*45MM
8， 中间定位孔:38*38 等 孔径 2MM

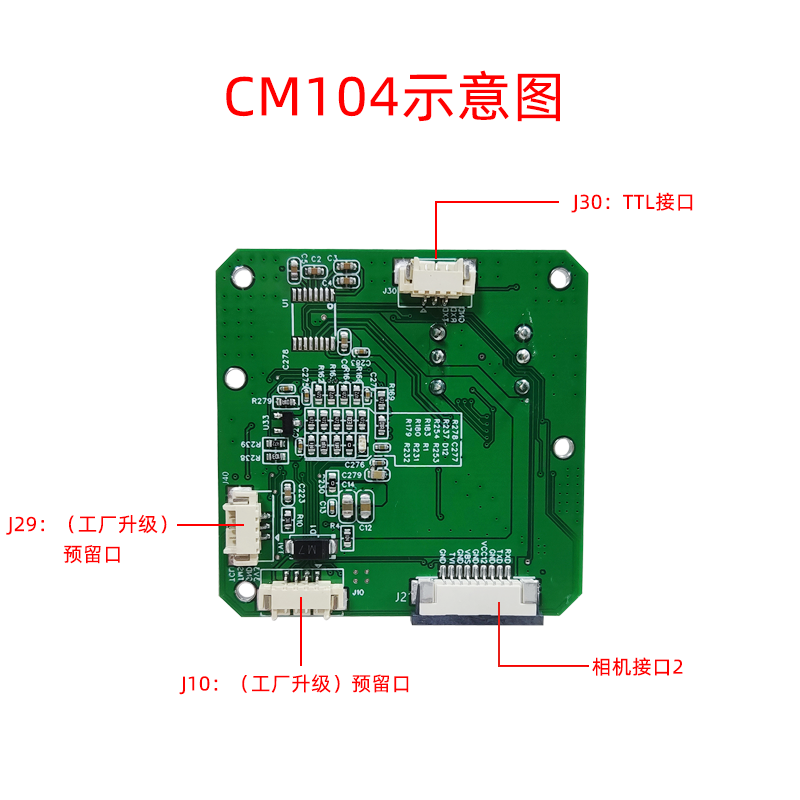

产品参数
|
表 1 接口功能介绍表 |
||
|
序 号 |
接口名称 |
说明 |
|
1 |
J24：6P 按键控制 |
按键控制接口 |
|
2 |
J4：24P 相机接口 |
与相机连接的接口，从左往右依次为 1-24 号各引脚 定义见表 9 |
|
3 |
J3：5P RS232C 接口 |
共 5 个针脚，从上往下依次为 1-5 号各引角定义见 表 2 |
|
4 |
J31：2P RS485 接口 |
共 2 个针角，从上往下依次为 1-2 号各引角定义见 表 3 |
|
5 |
J5：10P 电源+视频接口 |
共 10 个针脚，从左往右依次为 1-10 号各引角定义 见表 4 |
|
6 |
J25：6P 电源+控制接口 |
共6 个针角 从左往右依次为1-6 号各引角定义见表 5 |
|
7 |
J30：3P 相机TTL 接口（定制） |
共 3 个针脚，从左往右依次为 1-3 号各引脚定义见 表 6 |
|
8 |
J29：2P RS485 接口 |
共 2 个针角，从上往下依次为 1-2 号各引角定义见 表 7 |
|
9 |
J10：4P （工厂升级）预留口 |
共 4 个针角，从左往右依次为 1-4 号各引角定义见 表 8 |
|
表 2 J3：5P RS232 接 口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
RXD-RS232C |
摄像机串口接收 |
|
2 |
TXD-RS232C |
摄像机串口发送 |
|
3 |
GND |
电源地 |
|
4 |
GND |
电源地 |
|
5 |
12V |
12V 电源输入 |
|
表 3 J31 2P RS485 接 口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
485B |
摄像机串口发送 |
|
2 |
485A |
摄像机串口接收 |
|
表4 J5 10P 电源+视频接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
12V |
电源输入 |
|
2 |
GND |
电源地 |
|
3 |
Y-OUT |
视频 Y 信号 |
|
4 |
GND |
电源地 |
|
5 |
PB-OUT |
视频 PB 信号 |
|
6 |
GND |
电源地 |
|
7 |
PR-OUT |
视频 PR 信号 |
|
8 |
GND |
电源地 |
|
9 |
VBS |
VBS 信号 |
|
10 |
GND |
电源地 |
|
表5 J25 6P 电源+控制接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
RXD-TTL |
摄像机串口接收 |
|
2 |
TXD-TTL |
摄像机串口发送 |
|
3 |
GND |
通讯地 |
|
4 |
GND |
电源地 |
|
5 |
12V |
电源输入 |
|
6 |
12V |
电源输入 |
|
表6 J30 3P TTL 接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
TX |
电源地 |
|
2 |
RX |
摄像机串口发送 |
|
3 |
GND |
摄像机串口接收 |
|
表7 J29 2P RS485 接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
485A |
摄像机串口接收 |
|
2 |
485B |
摄像机串口发送 |
|
表8 J10 4P（工厂升级）预留口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
TCLK |
|
|
2 |
TMS |
|
|
3 |
GND |
电源地 |
|
4 |
3V3 |
3.3V 输出 |
|
表9 J4 24P 相机接口 |
||
|
序号 |
针角名称 |
说明 |
|
1 |
GND |
电源地 |
|
2 |
TXD |
摄像机串口发送 |
|
3 |
RXD |
摄像机串口接收 |
|
4 |
RESET |
|
|
5 |
GND |
电源地 |
|
6 |
NC |
NC(无定义） |
|
7 |
GND |
电源地 |
|
8 |
NC |
NC(无定义） |
|
9 |
GND |
电源地 |
|
10 |
VBS-OUT |
VBS 输出信号 |
|
11 |
GND |
电源地 |
|
12 |
Y-OUT |
视频 Y 信号 |
|
13 |
GND |
电源地 |
|
14 |
PB-OUT |
视频 PB 信号 |
|
15 |
GND |
电源地 |
|
16 |
PR-OUT |
视频 PR 信号 |
|
17 |
GND |
电源地 |
|
18 |
DC12V |
12V 电源输入 |
|
19 |
DC12V |
12V 电源输入 |
|
20 |
DC12V |
12V 电源输入 |
|
21 |
DC12V |
12V 电源输入 |
|
22 |
GND |
电源地 |
|
23 |
DC12V |
12V 电源输入 |
|
24 |
GND |
电源地 |
