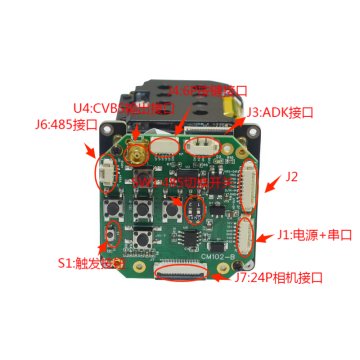

序号

接口名称

说明

1

J1：电源+串口

共 6 个针脚，从上往下依次为 1-6 号各引角定义见表 2

2

J2

共 8 个针脚，从上往下依次为 1-8 号各引角定义见表 3

3

J3：ADK接口

共 4 个针脚，从左往右依次为 1-4 号各引角定义见表 4

4

J4：6P按键接口

外接6P按键板

5

J6：485接口

共 2 个针脚，从上往下依次为 1-2 号各引角定义见表 5

6

J7：24P相机接口

与相机连接的接口

7

U4:CVBS输出接口

CVBS高清视频输出

8

S1:触发按钮

TIRG内部触发按钮

9

SW1:485切换开关

开关打到ON位置485可用，串口不可用。开关打到1.2位置485不可用，串口可用。
