KC8292

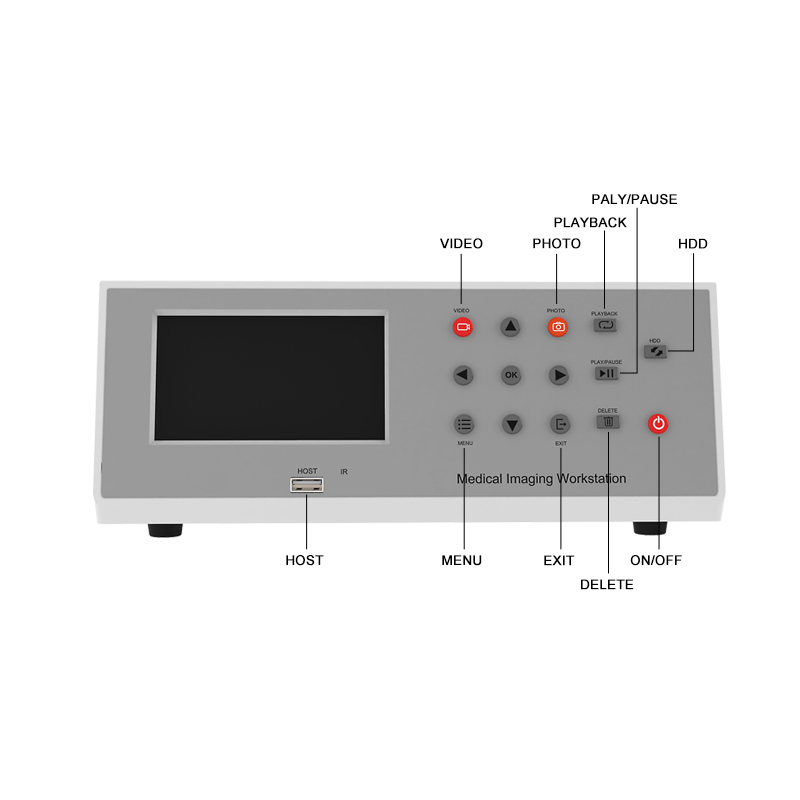

1．HOST – 连接 U 盘或 USB 移动硬盘，保存采集录制的影像资料；或用于设备固件程序升级。

2．IR – 红外遥控接收，用于接收遥控器发出的指令。

3．VIDEO – 按下录制影像，再次按下停止录制。

4．PHOTO – 按下抓取一张图片。(录制视频期间该键无效)

5．MENU – 按下进入菜单。

6．EXIT – 退出当前功能。

7．PLAYBACK – 预览模式下，按下进入回放模式。

8．PLAY/PAUSE – 回放模式下，按下开始播放选中的视频文件，再次按下暂停播放。

9．DELETE – 删除键，回放模式下，选择需要删除的文件后按下该键，提示是否删除，按下 OK 键执行删除。

10．HDD/USB 切换键 – 按下在 HDD 硬盘和 USB HOST 接口之间切换，机器上电默认 USB HOST。

11．POWER – 电源开关，默认接通电源开机，按下关机。 (设备有记忆功能，重新开机设 备会记忆上次开机时的所有设置。录制期间该键无效。)

12．OK/上/下/左/右 – 菜单导航及确认按键。上/下按键还可以调整音量大小，左/右按键还可以调整麦克风音量大小。

一般记录格式

静止图像	JPEG
视频	MPEG-4 H.264

可记录装置	USB 闪存驱动器，USB 硬盘驱动器，内置 2.5 寸硬盘驱动器 (注：支持 FAT, FAT32 和 NTFS 格式，不支持 exFAT 格式)
显示器	4.3 英寸 LCD
电源	DC 12V3A
操作温度	5 至 40°C
存储温度	-20 至 60°C
操作湿度	5 至 80% (无结露)
尺寸	262(长) X 172(宽) X 120(高) mm
重量	约 1.6 Kg
包装内容	KC8292 医疗影像工作站 X 1，电源适配器 X1，红外遥控器 X 1，遥控接收线 X 1， USB 3.0 线 X 1，迷你 USB 线 X 1，操作手册 X 1

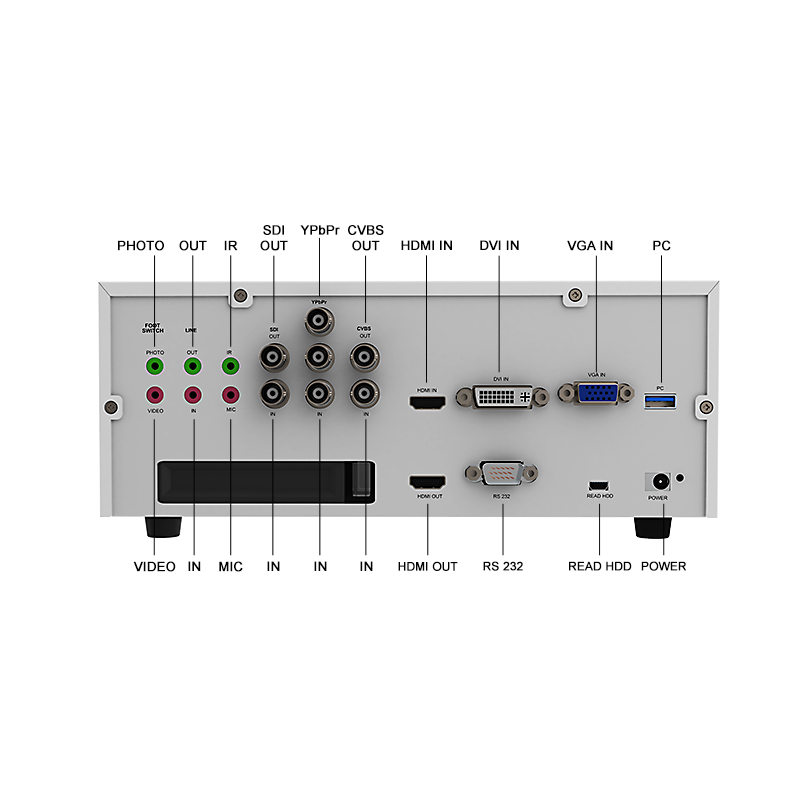

视频输入	HDMI X 1，SDI(BNC) X 1，DVI X 1，VGA X 1, 复合视频(BNC) X 1, 色差分量(BNC) X 1
音频输入	HDMI(同 HDMI 视频输入) X 1，SDI(BNC)(同 SDI 视频输入) X 1，LINE 线路输入(3.5 毫米立体声插孔) X 1，MIC 麦克风输入(3.5 毫米立体声插孔) X 1
视频输出	HDMI X 1，SDI(BNC) X 1，复合视频(BNC) X 1 (注：SDI 输出仅在 SDI 输入时有效，复合视频输出仅在复合视频输入时有效)
音频输出	HDMI(同 HDMI 视频输入) X 1，*SDI(BNC)(同 SDI 视频输入) X 1，LINE线路输出(3.5 毫米立体声插孔) X 1， (注：SDI 输出仅在 SDI 输入时有效)
其它接口	录制视频脚踏板接口(3.5 毫米立体声插孔) X 1，抓图脚踏板接口(3.5 毫米
	立体声插孔)x1，红外遥控接收接口(3.5毫米立体声插孔)×1，读取硬盘接口(迷你USB) X 1,连接电脑接口(USB 3.0)x 1，扩展接口(RS232)x1，直流电源适配器输入接口x1

500GB 硬盘驱动器录制时长 (1920 X1080)
