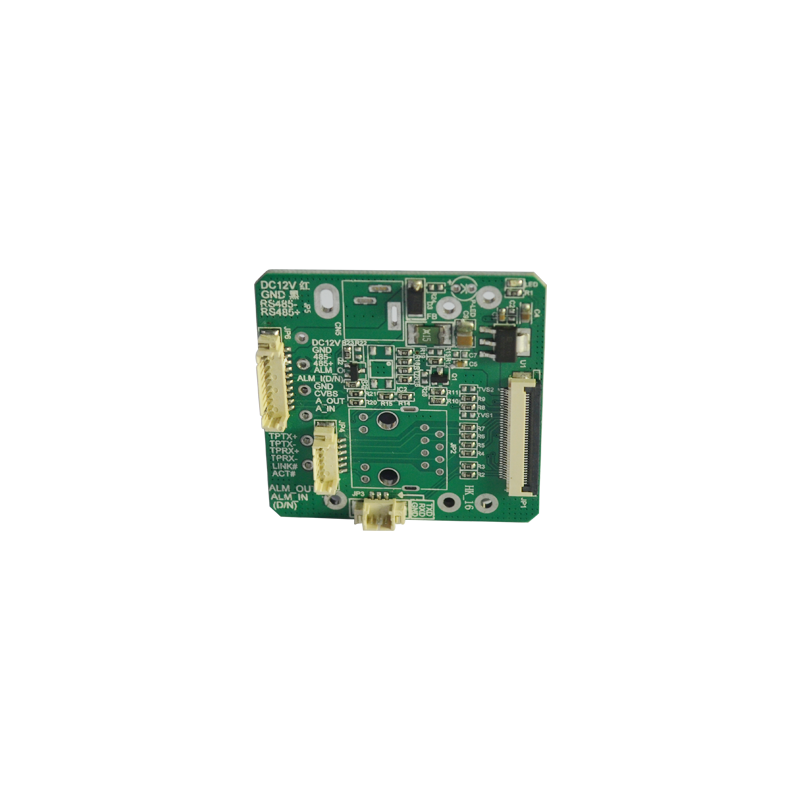

产品分类：网络控制板 产品简介：HK-100C此款控制板采用单块 层军工级材料PCB板，表面有铅喷锡处理，方便上锡，避免虚焊。选用铜MCX或BNC接头。其产品广泛应用于工业检测，警用设备、移动执法、司法审讯、数字法庭、医疗设备、道路监控、无人机、影像检查设备等领域，可以提供方案定制OEM/ODM服务。
全国免费服务电话：13798538021
1， 同时支持RS485接口 一个RS232-TTL指令透传 网络输出，报警输入，输出，音频输入，输出，CVBS输出
2， 控制协议支持：SONY VISCA ，PELCO-P ,PELCO-D可选择

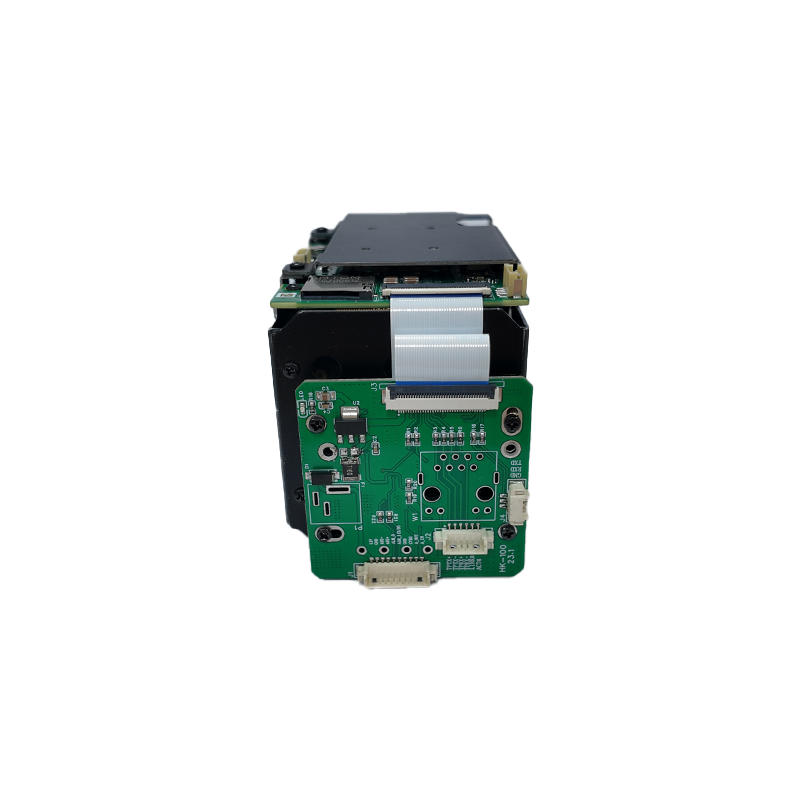

3， 相机支持接入海康威视DS-2ZMN系列机芯及其协议的各种国产摄像机的接入
4， 尺寸大小：42MM*42MM
5， 中间定位孔:38*38 孔径2MM
表1 接口功能介绍表
序号
接口名称
说明
1
JP6 10P 音频，报警输出端口
共10个针脚，从红到灰依次为1-4脚定义见表2
2
JP1 36P机芯接口
机芯接口，同向线输入
3
JP3 3P TXD,RXD输出端口
共3个针脚，从右往左依次为1-3脚定义见表3
4
JP4 6P 网络输出端口
共6个针脚，从上往下依次为1-6脚定义见表4
