产品介绍

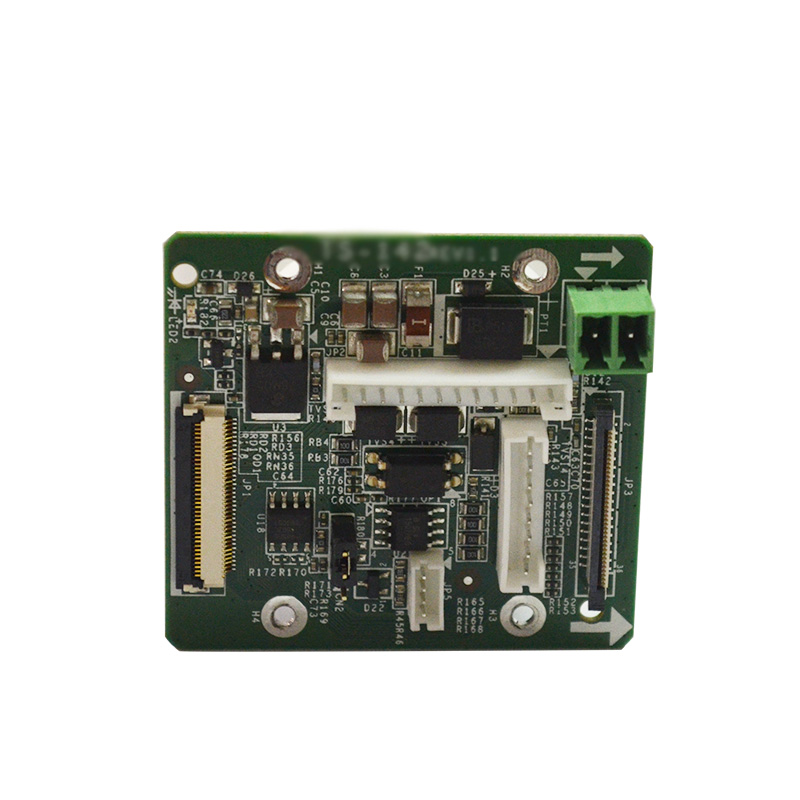

海康威视 hikvision网络一体机 机芯控制板 转换接口板
产品参数
|
表1 接口功能介绍表 |
||
|
序号 |
接口名称 |
说明 |
|
1 |

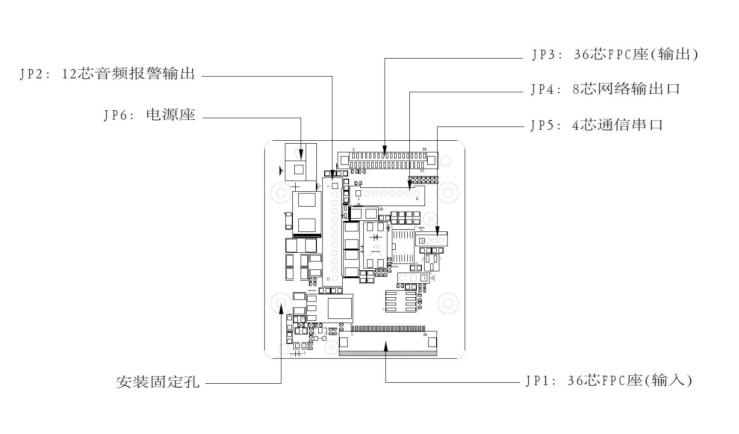

JP1 36pin IP 机芯接口(输入) |
共 36 个针脚，从上至下依次为 1~36 号针脚 |
|
包括网络传输、SD 卡存储、1 路RS-232、1 路485、标 清 |
||
|
视频输出、12V 直流供电和外部按键复位功能 |
||
|
注： 各针脚具体功能见下表 2 |
||
|
2 |
JP2 报警/音频/CVBS/485 |
共 12 个针脚，从上至下依次为 1~12 号针脚 |
|
包括报警输入输出，音频输入输出，CVBS，1 路 485 |
||
|
注： 各针脚具体功能见下表 3 |
||
|
3 |
JP3 36pin 输出接口 |
共 36 个针脚，从上至下依次为 1~36 号针脚 |
|
包括网络传输、SD 卡存储、2 路 RS-232、标清 |
||
|
视频输出、12V 直流供电和外部按键复位功能 |
||
|
注： 各针脚具体功能见下表 4 |
||
|
4 |
JP4 网络传输接口 |
共 8 个针脚，从上至下依次为 1~8 号针脚 |
|
注： 各针脚具体功能见下表 5 |
||
|
5 |
JP54 芯通信串口 |
共 4 个针脚，从上至下依次为 1~4 号针脚 |
|
注： 各针脚具体功能见下表 6 |
||
|
6 |
JP6电源接口 |
共 2 个针脚，从上至下依次为 1~2 号针脚 |
|
注： 各针脚具体功能见下表 7 |
||
|
7 |
CN2485 收发控制口 |
2，3 脚短接为 485 发 |
|
1, 2 脚短接为 485 收 |
||
|
注： CN2 控制口默认 2,3 脚短接 |
||
|
表2 JP136pin IP 机芯接口功能介绍表 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
DC12V |
12V 电源输入 |
|
2 |
DC12V |
12V 电源输入 |
|
3 |
DC12V |
12V 电源输入 |
|
4 |
DC-GND |
12V 电源地 |
|
5 |
DC-GND |
12V 电源地 |
|
6 |
CVBS |
模拟视频输出 |
|
7 |
DC-GND |
12V 电源地 |
|
8 |
LINE_OUT |
音频输出 |
|
9 |
DC-GND |
12V 电源地 |
|
10 |
LINE_IN |
音频输入 |
|
11 |
|
悬空 |
|
12 |
TPTX+ |
百兆网络数据线 TPTX+ |
|
13 |
TPTX- |
百兆网络数据线 TPTX- |
|
14 |
TPRX+ |
百兆网络数据线 TPRX+ |
|
15 |
TPRX- |
百兆网络数据线 TPRX- |
|
16 |
|
悬空 |
|
17 |
LINK# |
网络指示灯 |
|
18 |
ACT# |
网络指示灯 |
|
19 |
ALARM_OUT |
报警输出 |
|
20 |
ALARM_IN |
报警输入 |
|
21 |
DC-GND |
12V 电源地 |
|
22 |
SD_EN |
SD 卡上电使能 |
|
23 |
|
悬空 |
|
24 |
|
悬空 |
|
25 |
SD_CLK |
SD 卡时钟线 |
|
26 |
SD_CMD |
SD 卡命令线 |
|
27 |
SD_DATA3 |
SD 卡数据线 |
|
28 |
SD_DATA2 |
SD 卡数据线 |
|
29 |
SD_DATA1 |
SD 卡数据线 |
|
30 |
SD_DATA0 |
SD 卡数据线 |
|
31 |
DC-GND |
12V 电源地 |
|
32 |
RS485- |
云台与机芯通信 RS485- |
|
33 |
RS485+ |
云台与机芯通信 RS485+ |
|
34 |
232_TX |
串口发送 |
|
35 |
232_RX |
串口接收 |
|
36 |
RSET |
外部按键复位信号输入 |
|
表3 JP2 报警/音频/CVBS/485 接口功能介绍表 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
LINEIN |
音频输入 |
|
2 |
LINEOUT |
音频输出 |
|
3 |
DC_GND |
12V 电源地 |
|
4 |
ALARM_IN1 |
报警输入 |
|
5 |
ALARM_OUT1 |
报警输出 |
|
6 |
DC_GND |
12V 电源地 |
|
7 |
DC_GND |
12V 电源地 |
|
8 |
RS_485+ |
云台控制串口 485+ |
|
9 |
RS-485- |
云台控制串口 485- |
|
10 |
DC_GND |
12V 电源地 |
|
11 |
CVBS |
模拟视频输出 |
|
12 |
DC_GND |
12V 电源地 |
|
表4 JP336pin 输出接口 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
DC_IN |
12V 电源输入 |
|
2 |
DC_IN |
12V 电源输入 |
|
3 |
DC_IN |
12V 电源输入 |
|
4 |
DC_GND |
12V 电源地 |
|
5 |
DC_GND |
12V 电源地 |
|
6 |
DC_GND |
12V 电源地 |
|
7 |
PRE_SET |
外部按键复位信号输入 |
|
8 |
TXD0_TTL |
机芯控制串口发送 |
|
9 |
RXD0_TTL |
机芯控制串口接收 |
|
10 |
TXD1_TTL |
云台控制串口发送 |
|
11 |
RXD1_TTL |
云台控制串口接受 |
|
12 |
DC_GND |
12V 电源地 |
|
13 |
ETHTX+ |
百兆网络数据线 OUTPUT+ |
|
14 |
ETHTX- |
百兆网络数据线 OUTPUT- |
|
15 |
LINK# |
网络指示灯 |
|
16 |
DC-GND |
12V 电源地 |
|
17 |
ETHRX- |
百兆网络数据线 INPUT- |
|
18 |
ETHRX+ |
百兆网络数据线 OUTPUT+ |
|
19 |
|
悬空 |
|
20 |
|
悬空 |
|
21 |
ACK# |
网络指示灯 |
|
22 |
DC-GND |
12V 电源地 |
|
23 |
SD_EN |
SD 卡上电使能线 |
|
24 |
SD-CLK |
SD 卡时钟线 |
|
25 |
SD_CMD |
SD 卡命令线 |
|
26 |
DC-GND |
12V 电源地 |
|
27 |
SD_DATA3 |
SD 卡数据线 |
|
28 |
SD_DATA2 |
SD 卡数据线 |
|
29 |
SD_DATA1 |
SD 卡数据线 |
|
30 |
SD_DATA0 |
SD 卡数据线 |
|
31 |
DC-GND |
12V 电源地 |
|
32 |
LINEIN |
音频输入 |
|
33 |
LINEOUT |
音频输出 |
|
34 |
DC-GND |
12V 电源地 |
|
35 |
CVBS1 |
模拟视频输出 |
|
36 |
DC-GND |
12V 电源地 |
|
表5 JP4 网络输出接口 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
DC12V |
12V 电源输入 |
|
2 |
DC_GND |
12V 电源地 |
|
3 |
LINK# |
网络指示灯 |
|
4 |
ACT# |
网络指示灯 |
|
5 |
TX+ |
百兆网络数据线 TX+ |
|
6 |
TX- |
百兆网络数据线 TX- |
|
7 |
RX+ |
百兆网络数据线 RX+ |
|
8 |
RX- |
百兆网络数据线 RX- |
|
表6 JP5 4 芯通信串口 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
GND |
电源地 |
|
2 |
232_TX |
串口发送 |
|
3 |
232_RX |
串口接收 |
|
4 |
3.3V |
3.3V 电源 |
|
表 7 电源接口 |
||
|
针脚号 |
针脚名称 |
说明 |
|
1 |
DC12V |
DC12V 输入 |
|
2 |
GND |
12V 电源地 |
|
|
||
