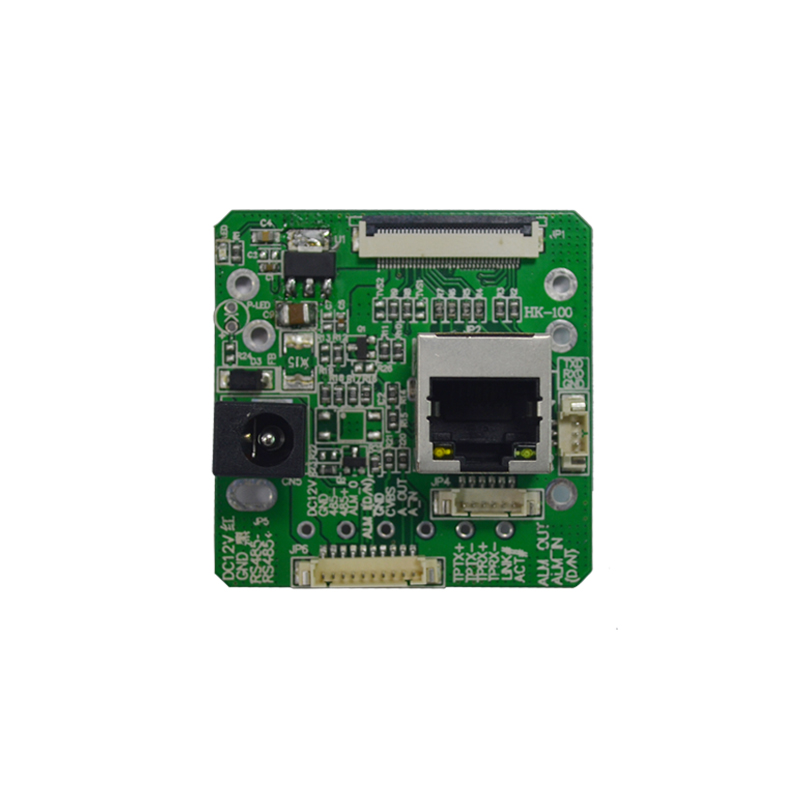

HK-100B 产品分类:网络控制板

HK-100B此款控制板采用单块 层军工级材料PCB板,表面有铅喷锡处理,方便上锡,避免虚焊。选用铜MCX或BNC接头。其产品广泛应用于工业检测,警用设备、移动执法、司法审讯、数字法庭、医疗设备、道路监控、无人机、影像检查设备等领域,可以提供方案定制OEM/ODM服务。

13798538021 在线留言

产品概述产品参数

产品介绍

1, 同时支持RS485接口  一个RS232-TTL指令透传  报警输入,输出,音频输入,输出,CVBS输出

2, 控制协议支持:SONY VISCA PELCO-P ,PELCO-D可选择

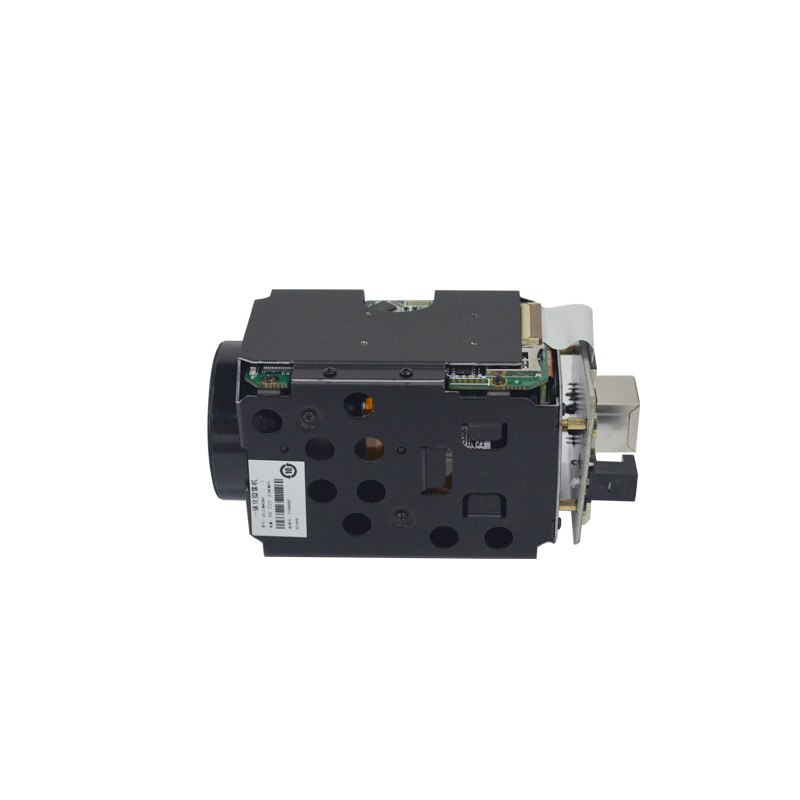

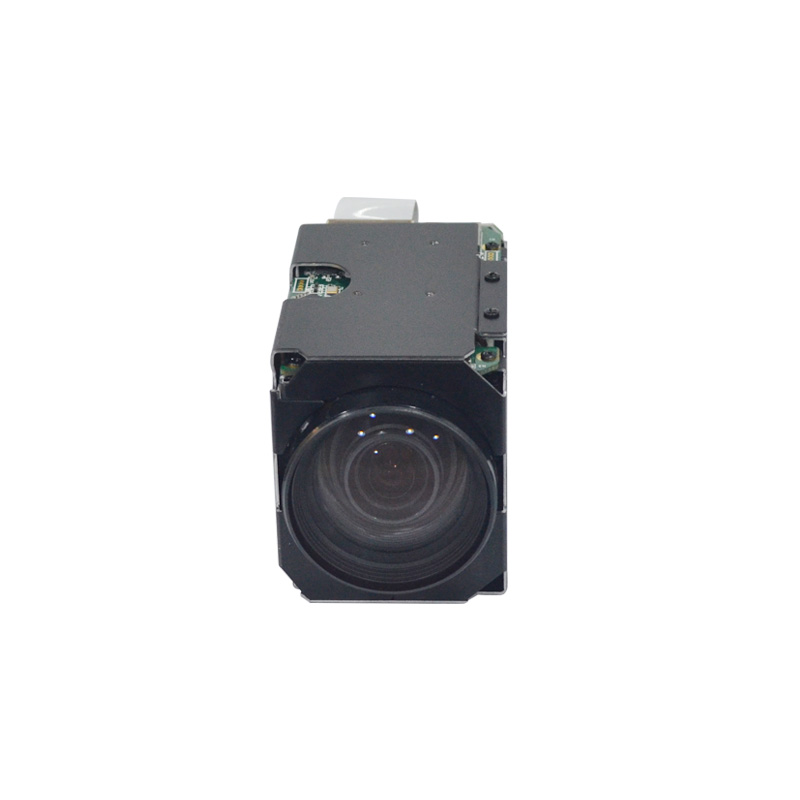

3, 相机支持接入海康威视DS-2ZMN系列机芯及其协议的各种国产摄像机的接入

4, 尺寸大小:42MM*42MM

5, 中间定位孔:38*38 孔径2MM


产品参数

表1     接口功能介绍表

序号

接口名称

说明

1

DC头

DC12V电源输入

2

JP6 10P  音频,报警输出端口

共10个针角,从上到下依次为1-10脚定义见表2

3

JP1  36P机芯接口

机芯接口,同向线输入

4

JP2  RJ45网络端口

RJ45带灯网络接口

5

JP3 3P  TXD,RXD输出端口

共3个针脚,从右往左依次为1-3脚定义见表3

6

JP4 6P  网络输出端口

共6个针脚,从上往下依次为1-6脚定义见表4
