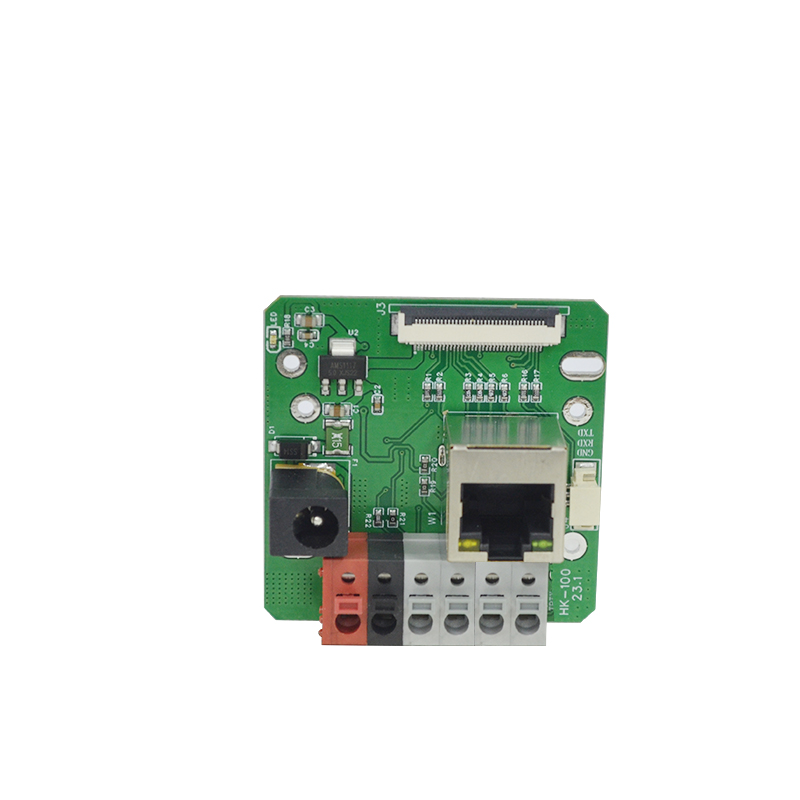

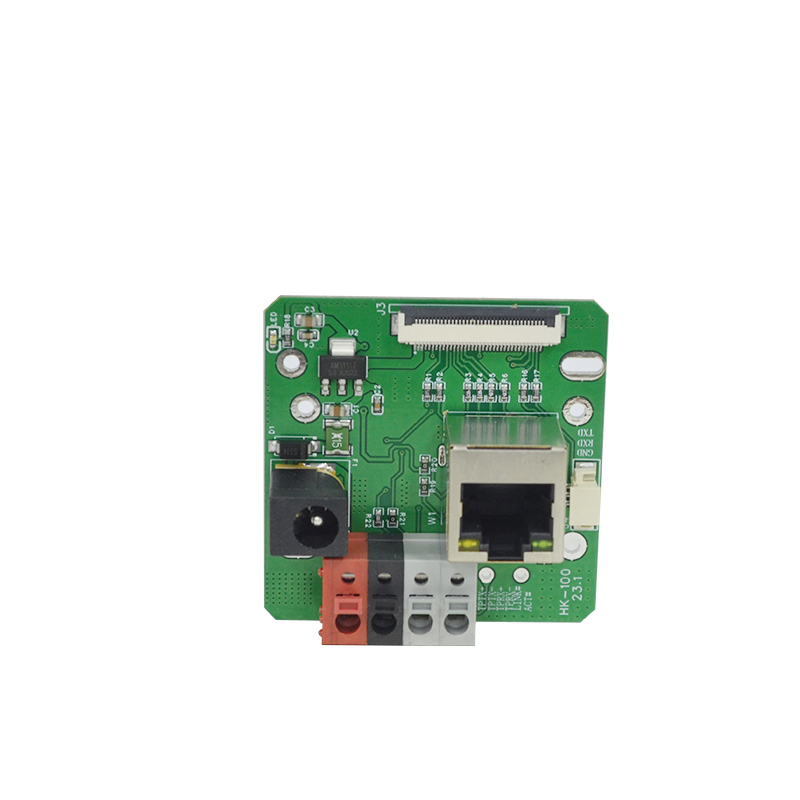

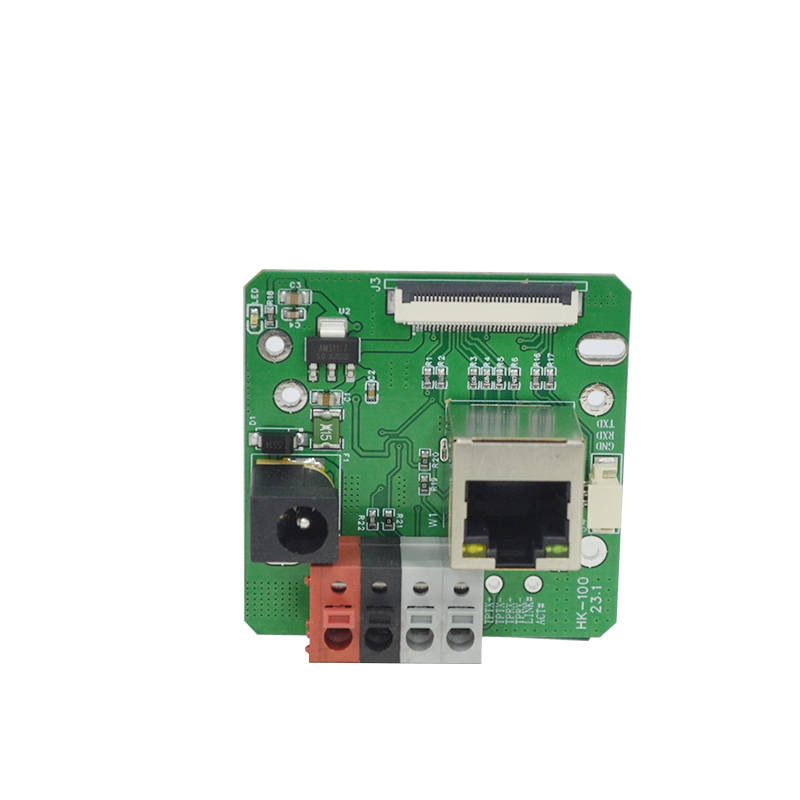

产品介绍
1, 同时支持RS485接口 一个RS232-TTL指令透传 网络输出
2, 控制协议支持:SONY VISCA ,PELCO-P ,PELCO-D可选择

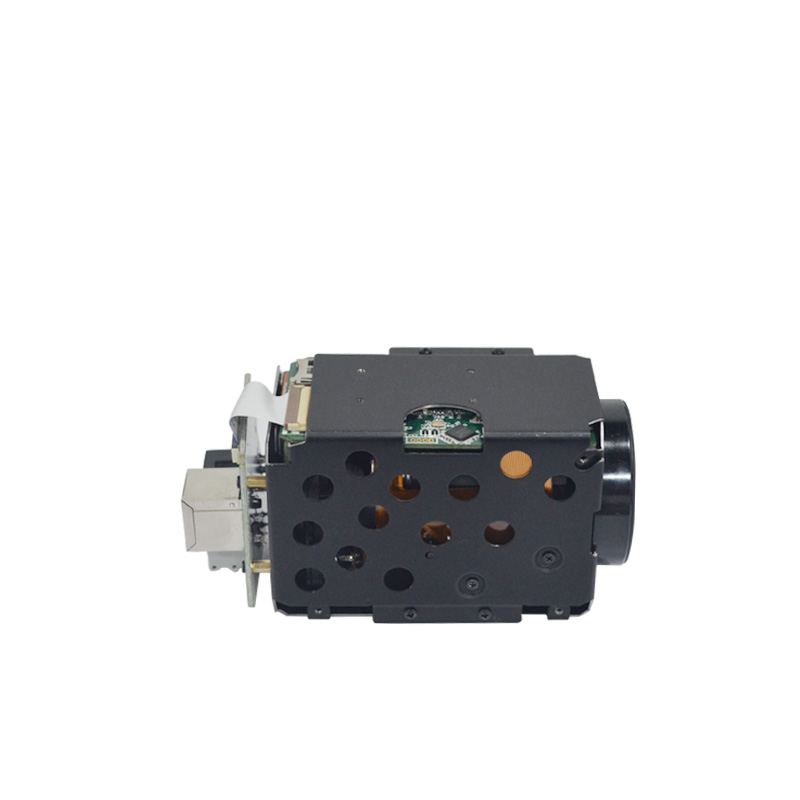

3, 相机支持接入海康威视DS-2ZMN系列机芯及其协议的各种国产摄像机的接入
4, 尺寸大小:42MM*42MM
5, 中间定位孔:38*38 孔径2MM
产品参数
表1 接口功能介绍表 |
||
序号 |
接口名称 |
说明 |
1 |
DC头 |
DC12V电源输入 |
2 |
4P 彩色接口端子 |
共4个针角,颜色从红到灰依次为1-4脚定义见表2 |
3 |
JP1 36P机芯接口 |
机芯接口,同向线输入 |
4 |
JP2 RJ45网络端口 |
RJ45带灯网络接口 |
