超高清数字化转型浪潮下，4K 成像系统早已不再局限单一拍摄用途，工业巡检、政企会议、户外安防、专业演播等赛道，对影像采集、信号编转、远程管控的一体化硬件套件需求激增。单一机芯或是简易控制板很难平衡画质帧率、传输稳定性与集成适配性，凯茉锐推出 CM8410UHE 变焦 USB 机芯模组与 CM2004SH 12G-SDI 编码控制板成套方案，打通 4K 影像采集、画质调校、高速编码、智能云台控制全流程链路，以精准硬件参数匹配各行业 4K 标准化落地需求，用硬实力解决项目集成、复杂工况、远距离传输三大行业痛点。下文分四大核心板块，拆解双产品协同赋能 4K 场景的核心竞争力。

一、高精度成像机芯，夯实 4K 画面原生画质基底

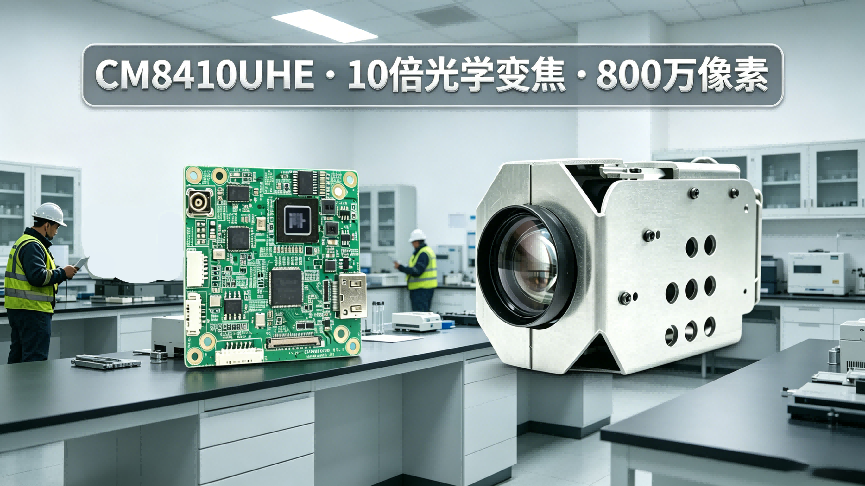

整套方案的影像采集核心为凯茉锐 CM8410UHE 变焦机芯，搭载 800 万像素工业级 CMOS 传感器，原生硬件输出 4K@30fps 超清画面，像素解析力完全对标行业 4K 基准规范，色彩采样精准还原实景材质明暗、色差、细微纹路，规避普通高清模组虚化、色偏等缺陷。光学配置搭载 10 倍光学变焦 + 16 倍数字变焦组合，焦距区间 5.76mm 至 46mm，最大视场角 57°，大范围厂区全景巡查、设备零件微距特写、会议室全域取景都能平滑变焦、快速自动对焦，变焦全程画面无抖动拖影。 面对户外逆光厂房、夜间弱光机房、频闪工业灯场等恶劣光照环境，机芯搭载 120dB 超宽动态技术，搭配 2D/3D 双层降噪、强光压制、背光补偿算法；感光阈值达到彩色 0.01lux、黑白 0.001lux，暗光环境画面干净无颗粒噪点，强光区域不会过曝发白。曝光模式支持自动、手动、快门优先多档位切换，白平衡、锐度、色调等图像参数可精细化自定义调试，无论是专业直播录播的影视级画面，还是工业质检的精准成像核验，都能调校出适配场景的 4K 画质标准。

二、三通道同步输出，打通 4K 多终端信号分发链路

为适配 4K 系统多设备对接的集成需求，CM8410UHE 独立配备 HDMI、千兆网口、USB3.0 三路同步输出端口，一套机芯同时支撑三类传输模式，大幅缩减外接转接配件，简化整套 4K 设备布线结构。HDMI 端口原生支持 4K@30fps 直出，可即插即用连接专业监视器、4K 大屏，实现现场实时无延迟画面监看；USB3.0 遵循 UVC/UAC 通用协议，兼容 YUV、H.264、MJPEG 编码格式，对接工控机、台式电脑、嵌入式主机，轻量化搭建直播、桌面录播 4K 系统。 千兆网口搭载成熟 H.265/H.264 高效编码，主码流稳定输出完整 4K 超清画面，同时多路副码流分流，最高支持 20 台终端同步预览画面，适配大型园区安防平台、跨区域远程运维平台的多屏同步查看需求。三路接口独立运行互不干扰，一套机芯同时完成本地显示、电脑采集、云端远程推送，完美化解 4K 项目里多设备兼容难、信号传输卡顿延迟的常见难题。

三、12G-SDI 编码控制板，搭建 4K 高稳传输控制中枢

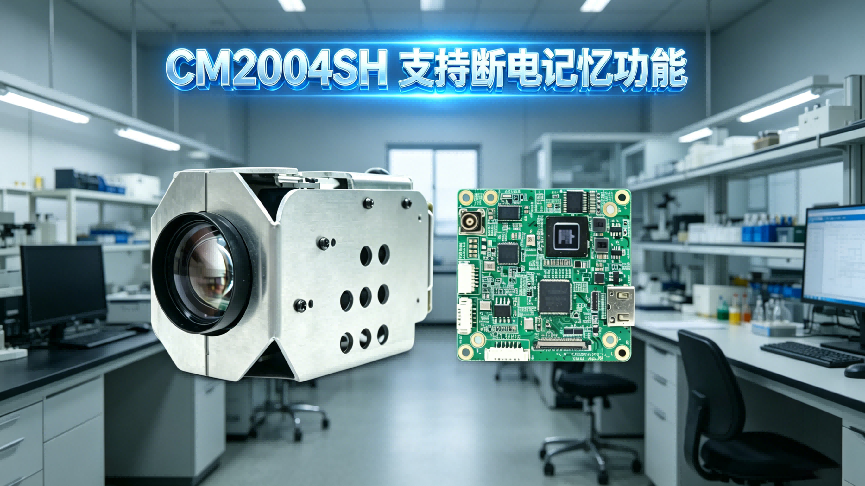

CM2004SH 编码控制板作为整套方案的后端处理核心，与 CM8410UHE 机芯形成采集 - 编码 - 控制闭环体系。硬件最高兼容 800 万像素 4K@60fps 高帧率超清信号处理，搭载 12G-SDI+HDMI 双输出接口，12Gbps 超大带宽承载高帧率 4K 信号无损传输；12G-SDI 线缆抗电磁干扰能力突出，在多电机车间、高压电力基站、户外强磁场巡检环境中，稳定杜绝画面花屏、丢帧、信号断连，是工业、户外高端 4K 作业的关键保障。 操控层面支持 RS485、TTL 双路控制接口，可拓展 RS232C，全面适配 VISCA、PELCO 等市面主流云台协议，支持无线遥控、实体按键两种操控方式；内置 128 组机位预置位，搭载专属断电记忆程序，设备意外断电重启后，自动复原预设机位角度、变焦数值、图像参数，无需工作人员到场反复调试，极大降低户外、无人值守 4K 设备的运维成本。模块尺寸仅 50505mm，超薄微型板卡，低功耗设计，可直接内嵌云台、航拍吊舱、一体化摄像设备内部，适配小型化集成 4K 设备的结构空间限制。

四、全协议兼容耐候硬件，覆盖全行业 4K 落地场景

成熟的 4K 成套方案，必须兼顾开放适配性与全天候稳定运行能力。CM8410UHE 机芯兼容 Onvif、NDI、SRT、VISCA OVER IP 等全系列行业通用协议，同时开放专属私有 SDK，工程商可快速对接自有管理平台、定制云台设备，无缝融入客户现有 4K 视频体系，减少二次开发周期与成本；自带画面镜像、OSD 字符叠加、镜头畸变校正功能，镜头 TV 畸变控制在 - 3~0.7% 区间，画面方正无拉伸形变，满足专业影视录制、高精度工业视觉检测的严苛画面标准。 硬件耐用性上，CM8410UHE 整机功耗低于 4W，自重不足 0.2kg，紧凑标准化结构适配嵌入式安装；工作耐受温度 - 5℃至 60℃，高低温、高潮湿环境可 7×24 小时不间断运行。搭配 CM2004SH 9-12V 宽电压适配设计，双产品均采用工业级低功耗元器件。整套凯茉锐组合方案灵活适配多元 4K 赛道：室内场景支撑 4K 视频会议、演播直播、教室录播；户外工业场景适配电力巡检、厂区安防、机械视觉质检；特种场景可集成无人机吊舱、车载移动摄像，全面覆盖民用、商用、工业级三层 4K 市场需求。 在超高清产业精细化迭代的当下，零散配件拼凑的 4K 系统弊端日益凸显，凯茉锐 CM8410UHE+CM2004SH 成套硬件，以原生匹配的成像、编码、控制性能，一体化解决画质、传输、集成、运维四大痛点，为各行业打造省心、稳定、高性能的标准化 4K 超清影像解决方案，助力企业高效完成数字化超清视觉升级。
