随着特种视觉集成设备迭代升级，机载吊舱、车载执法仪、工业视觉云台、道路监测终端对成像组件的一体化适配要求持续拔高。市面上单独采购机芯、控制配件的模式，常出现协议互通障碍、信号传输断层、整机调试周期冗长等难题，零散配件组合不仅拉高研发试错成本，还会削弱整机成像与联动控制稳定性。凯茉锐聚焦一体化影像配套赛道，推出海康 DS-2ZMN0409S 一体化机芯与 HK-100 专用控制板成套配套方案，完成成像单元与控制中枢底层软硬件联动适配，省去繁琐二次开发，统一实现高清画面采集、变焦精准调控、智能预警联动、多路网络传输全流程管控，以均衡成像性能与稳定控制能力，全方位适配各领域特种视觉设备集成开发。下文将从成像硬件基底、专用控制中枢、软硬件协同优势、多行业落地场景四大板块，拆解这套成套方案核心竞争力。

一、DS-2ZMN0409S 超清机芯，构建全天候全域视觉采集核心

整套方案影像采集核心选用海康 DS-2ZMN0409S 一体化机芯，搭载 1/1.8 英寸逐行扫描 CMOS 感光元件，原生输出 2560×1440 四百万超清分辨率画面，满足高精度取证、精密检测、远距离巡查等严苛影像采集标准。光学模组搭载 2.8–12mm 四倍光学变焦镜头，水平视场区间覆盖107.4°广角全域扫描至 39.8° 远距离细节捕捉，1.7秒极速变倍切换，兼顾大范围全景巡检与局部细节放大观测；F1.6 大光圈搭配高灵敏度低照度传感器，彩色模式低至 0.005Lux、黑白模式可达 0.0005Lux 微光成像，搭配 ICR 红外滤片自动切换机制，昼夜画面色彩、清晰度无缝衔接，无光野外、地下厂房等弱光环境也能完整留存影像细节。

机芯内置 120dB 超宽动态、3D 数字降噪、强光抑制、背光补偿多重图像优化算法，有效化解逆光路口、厂房强光、夜间车灯等复杂光影干扰，整机信噪比可达 52dB，画面纯净无多余噪点。支持自动、半自动、手动三类对焦模式，搭配区域曝光、定点聚焦功能，叠加 12 倍数字变倍进一步拓展观测距离；预装全套智能分析算法，支持区域入侵、越界侦测、人员徘徊、物品遗留、视频遮挡、音频异常等十余种行为识别，自带断电记忆、设备心跳保活机制，可支撑 7×24 小时不间断持续作业。

编码端采用 H.265 高效视频压缩，码率区间 32kbps–16Mbps 灵活可调，同步输出主、子、三码流，适配本地高清存储与移动端低带宽远程预览；配备 1 进 1 出音频接口，同步收录现场音频，实现音视频同步存证。整机规格 49×48×70mm，自重仅 170g，静态功耗 2.5W、动态峰值功耗 4.5W，轻量化低功耗结构可轻松嵌入狭小设备腔体，-10℃至 60℃宽温耐受设计，室内外高低温复杂工况均可稳定运行。

二、HK-100 专用控制板，搭建机芯全功能稳定控制枢纽

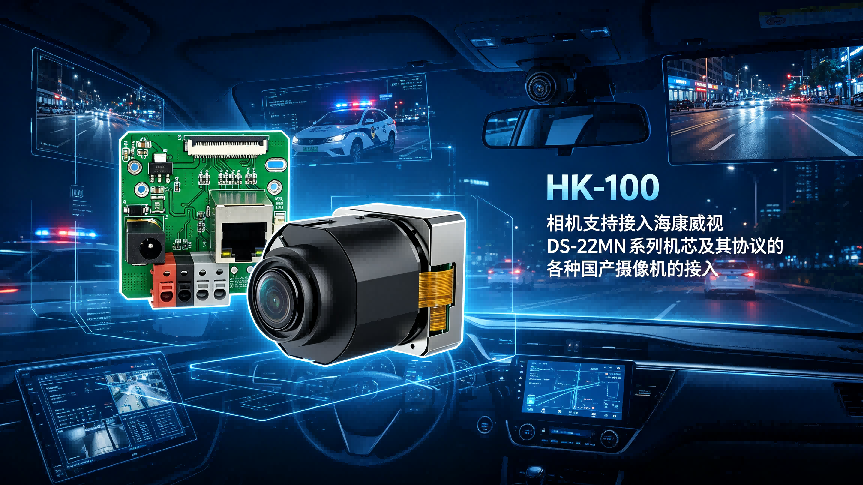

HK-100 网络控制板为凯茉锐针对海康 DS-2ZMN 系列机芯定制开发的核心控制单元，采用军工级单层 PCB 基材，喷锡工艺杜绝焊点虚焊、氧化问题，长期工业环境运行稳定可靠，从根源解决机芯多协议、多接口联动控制痛点。板卡尺寸 42×42mm，预留 38×38 标准固定孔位，微型体积适配各类集成设备紧凑内部布局，统一 DC12V 供电规格，与机芯供电标准完全匹配，简化整机内部电源布线结构。

板卡核心优势在于全协议兼容与多通道信号透传：原生兼容 SONY VISCA、PELCO-P/D 两大主流云台控制协议，通过 36Pin 标准 JP1 专用接口直连 DS-2ZMN0409S 机芯，无需额外转接排线，远程即可调控变焦、对焦、日夜切换、智能侦测参数；同时集成独立 RS485 总线、RS232-TTL 指令透传通道与带指示灯 RJ45 网口，单块板卡同时承载视频传输、串口控制、指令交互三大功能，无需叠加多块转接板，降低整机物料成本与布线复杂度。

板卡接口布局分区清晰，DC 电源输入端子、多功能 4P 端子、机芯专用排线座、标准网口独立排布，报警信号、音频、存储、网络通信线路统一汇总输出，可对接外部报警装置、本地 SD 卡存储模块、后端综合管理平台。原生适配海康机芯私有通信协议，无需深度二次开发即可读取机芯图像参数、同步接收智能侦测报警信号，大幅缩短设备厂商集成调试周期；支持 OEM/ODM 定制化接口删减、功能参数调试，适配不同行业设备差异化开发需求。

三、软硬件一体化深度适配，全链路联动大幅提升整机性能

市面上多数厂商采用机芯、控制板分开采购拼接模式，极易出现接口不匹配、指令延迟、信号损耗等问题，凯茉锐成套方案实现软硬件底层协同优化，打通图像采集至远程管控完整链路，整机综合性能显著提升。硬件对接层面，DS-2ZMN0409S 机芯 36pin FFC 排线接口与 HK-100 板卡 JP1 插座直插匹配，网口、RS485、报警、音频通道一一对应，无中间转接损耗，变焦、对焦控制指令响应延迟大幅缩减，云台转动与画面缩放同步无卡顿拖影。

网络传输体系兼容性全面，机芯兼容 IPv4/IPv6、ONVIF、海康 ISAPI、SDK 等通用协议，控制板独立网口同步转发视频码流与控制指令，最高支持 20 路设备同时预览，32 级分层用户权限管控；搭配 HTTPS 数据加密、MAC 地址绑定、802.1x 访问校验多重安全机制，政务、执法等涉密场景数据传输安全有保障。机芯三码流输出配合控制板分流转发，可同步满足后端高清录像、手机低码率实时预览、云端智能分析三类使用需求，带宽资源分配更高效。

智能预警联动逻辑高度顺畅：机芯识别异常行为触发报警后，信号经控制板 RS485 总线或网口实时推送至后端管理平台，自动联动云台转向目标区域、放大细节画面，同步触发声光报警输出，事件取证全流程自动化；设备断电重启后，机芯断电记忆搭配控制板参数固化功能，自动恢复变焦、曝光、智能侦测原有配置，无需人工重复调试，无人值守场景运行可靠性大幅增强。

四、全行业场景适配，一站式满足各类视觉设备集成需求

凯茉锐海康 DS-2ZMN0409S 机芯 + HK-100 控制板成套方案，凭借轻量化、高兼容、强智能、易集成四大核心特质，覆盖多领域专业视觉设备研发生产。工业视觉检测场景中，嵌入在线检测设备，依托 400 万低噪超清成像，实时捕捉零部件细微瑕疵、监测产线运行状态，宽温机身适配车间高低温作业环境；移动执法、数字法庭、审讯设备领域，整套组件同步采集音视频，智能分析固定执法证据，多协议控制适配车载云台、便携取证终端，符合政务执法标准化存证规范。

无人机机载影像、车载道路监测设备可搭载该成套组件，小巧机身减轻设备负重，四倍光学变焦覆盖远距离路况巡查，昼夜低照度成像保障夜间道路突发事件完整记录；实验室观测、小型医疗可视化设备依托精准自动对焦、纯净低噪画面，完成实验标本、仪器运行状态可视化记录。同时方案提供完整 OEM/ODM 定制服务，可根据设备外壳尺寸、接口需求调整控制板端子定义、精简机芯功能模块，为设备厂商提供一站式影像集成解决方案，减少配件选型、反复适配调试的时间成本，加快整机量产落地速度。

当下各行业视觉设备正向小型化、全天候、一体化集成方向发展，凯茉锐推出的海康 DS-2ZMN0409S 机芯搭配 HK-100 专用控制板成套方案，以高性能成像硬件搭配稳定可靠控制中枢，打通从画面采集到远程管控完整链路，兼顾超清画质、智能分析、多协议兼容与快速集成优势，为工业检测、交通安防、移动执法、机载观测、医疗实验室等多行业专业视觉设备，提供高性价比一体化核心成像控制组件支撑。
