城市综合管廊作为地下管线的 “生命通道”，密闭潮湿、光照不均、空间狭长，传统人工巡检模式效率低下，还存在人员安全风险。挂轨式巡检机器人沿轨道往复巡航，成为管廊运维的核心载体，而机器人的图像采集与控制处理能力，直接决定巡检质量。凯茉锐 KC9420M 一体化机芯搭配 CM2001H 控制板，针对管廊复杂工况深度适配，解决低光成像、设备联动、环境抗扰等行业痛点，为地下管廊构筑一套高可靠的视觉巡检解决方案。

一、极致成像输出，KC9420M 适配管廊复杂光照环境

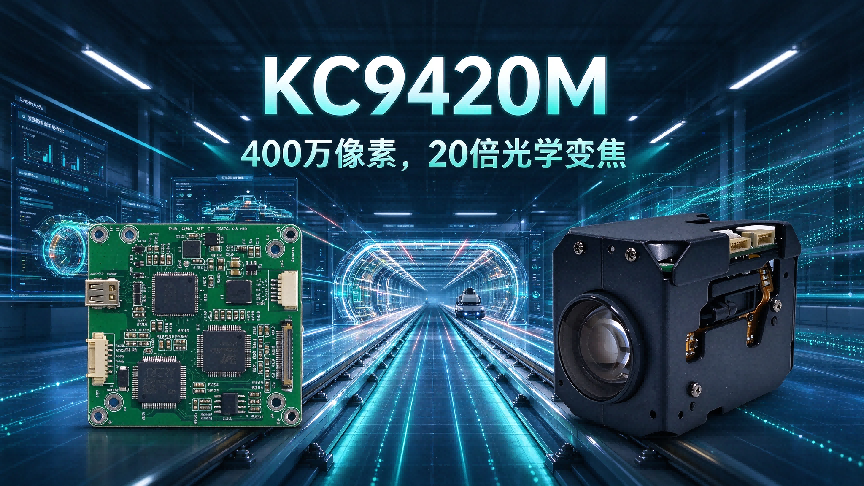

地下管廊内光源分布不均，局部强光反光、大面积暗光区域交替出现，极易造成画面过曝、噪点丛生，无法识别仪表读数、管线渗漏、设备锈蚀等细微隐患。KC9420M 搭载 400 万像素 1/2.8 英寸 CMOS 传感器，输出 2560×1440 高清画面，配置 20 倍光学变倍，焦距 4.386mm，挂轨机器人在轨道行进过程中，既可捕捉廊道全局场景，也可远程放大聚焦远处仪表、接头部位，抓取微小异常细节。

依托 120dB 超宽动态技术，面对管廊内明暗反差巨大的场景，机芯可以同时还原高亮区域与阴影角落的画面信息；搭配 3D DNR 三维数字降噪，抑制潮湿环境下产生的图像噪点。彩色 0.05Lux 低照度性能，适配管廊弱光作业条件，配合 ICR 红外滤光片日夜自动切换，全天候输出有效监控画面。H.265 编码压缩实现低码率传输，减轻挂轨机器人的带宽与存储压力，在地下信号受限的管廊内部，保障巡检视频稳定回传，不漏过每一处安全风险。

二、稳定协同管控，CM2001H 筑牢挂轨机器人运行底座

优质的成像机芯，离不开稳定可靠的控制单元完成调度交互，CM2001H HDMI 控制板专为一体化机芯配套开发，采用军工级 6 层镀金 PCB 板卡工艺，适配管廊潮湿、温差波动大的地下工况，具备优秀的抗干扰能力。

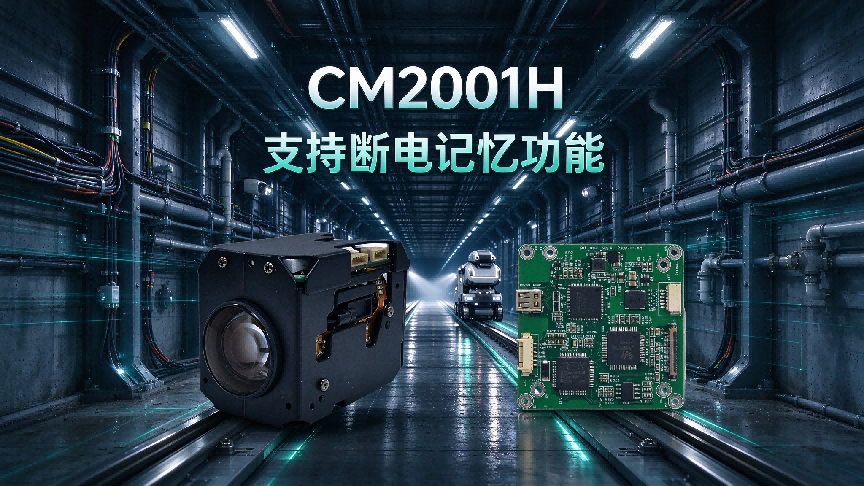

其中断电记忆功能是挂轨机器人场景的核心优势：管廊现场偶发瞬时断电、轨道滑行断电等突发状况，恢复供电后，CM2001H 可自动还原机芯变焦倍数、角度参数、图像模式等配置，无需运维人员远程重新调试，机器人重启后直接接续巡检任务，避免断电后参数重置造成巡检断层。板卡支持 LVDS 直连机芯，兼容 VISCA 协议，RS485 多通道串口，轻松对接挂轨机器人主控系统，实现轨道移动、镜头变倍、参数调节的联动调度，简化整机集成开发流程。板卡功耗控制优异，不会额外增加挂轨机器人机载供电模块负担。

三、软硬深度耦合，匹配挂轨机器人机载集成需求

管廊挂轨机器人属于机载嵌入式设备，对载荷重量、整机功耗、空间体积都有着严苛约束。KC9420M 整机重量仅 162.2g，小巧紧凑，便于嵌入机器人机头位置，静态功耗 2.5W，动态最大功耗 4.5W；CM2001H 板卡 50×50mm 小尺寸规格，两者组合不会过度占用机器人有限舱内空间，不给轨道负载带来额外压力。

二者联动工作时，KC9420M 负责现场视觉采集，将高清图像输出至 CM2001H，由控制板完成指令解析、参数存储、信号转发。机器人沿轨道巡航，遇到风机、电缆仓、给排水舱段不同巡检点位，系统下发指令，快速完成变焦、图像参数切换；即便中途遭遇供电波动，依托 CM2001H 断电记忆，重启后继续执行既定巡检路线，保障全流程作业连续性，适配 7×24 小时无人值守巡检作业模式。

四、落地场景价值，重构管廊智慧运维新范式

综合管廊包含电力、通信、给排水、热力等多类型管线，一旦发生渗漏、过热、外壳破损等故障，若发现不及时，极易演变成大型安全事故。传统巡检受人力、环境限制，很难做到高频次全覆盖核查。

搭载凯茉锐 KC9420M 与 CM2001H 的挂轨巡检机器人，沿着预设轨道不间断作业。KC9420M 在昏暗廊道精准捕捉管线、仪表、舱内设备状态，CM2001H 保障整套视觉系统稳定可控，减少现场运维介入频次。从源头降低人工下廊作业的安全风险，实现隐患可视化留存、异常及时告警。整套组合方案兼顾成像性能、环境耐受性、集成便捷度，为地下综合管廊的数字化运维，提供高性价比的硬件支撑。
