工业相机的帧率与曝光是一对天然存在制约关系的核心参数，二者共享相机的“时间资源”，平衡的核心目标是：既保证帧率能“咬住”检测目标的运动速度（不遗漏、无拖影），又确保曝光时间能让传感器接收足够光线（拍得清、细节全）。失衡会直接导致检测失效，要么“拍得到、看不清”，要么“看得清、拍不到”，因此需结合原理、场景和实操方法，实现动态适配。

一、先明确核心：帧率与曝光的“时间争夺战”

要实现平衡，首先需理清二者的定义与内在冲突，避免盲目调参：

1. 核心定义（各司其职）

帧率（fps）：每秒采集的图像数量，核心作用是“追得上目标”。比如流水线传输零件时，帧率不足会导致漏拍，或因运动速度过快出现图像“断裂”“拖影”，尤其在高速检测场景中，帧率直接决定检测的完整性。

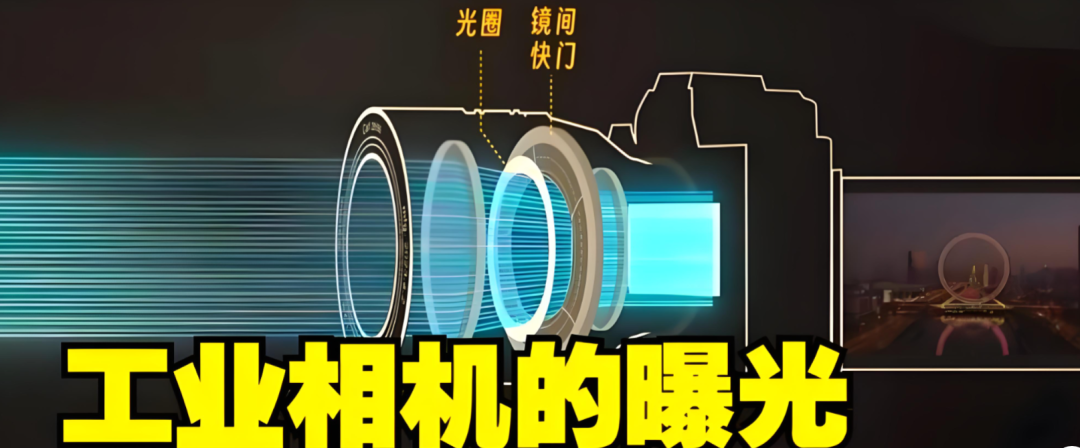

曝光时间（μs/ms）：相机传感器单次接收光线的时间，核心作用是“拍得清细节”。曝光时间越长，进光量越多，图像越明亮，缺陷（如划痕、漏涂）的灰度对比越明显；反之，曝光过短会导致图像偏暗、噪声升高，细节被掩盖。

2. 核心冲突（时间受限）

相机每采集一帧图像，总耗时=曝光时间+数据传输时间+传感器读出时间，这个总耗时必须≤1/帧率（即每帧的间隔时间），否则会出现卡顿、丢帧。简单来说：帧率越高，每帧的可用时间越短，曝光时间就越受限制；曝光时间越长，帧率就越难提升，二者呈现“此消彼长”的拉锯关系。

举个直观例子：若设置帧率30fps，每帧间隔约33ms，若曝光时间设为20ms，留给传输和读出的时间仅13ms；若强行将曝光调到30ms，传输+读出时间仅剩3ms，一旦接口带宽不足，就会出现丢帧、图像卡顿的问题。

二、失衡的3大常见后果（避开调参误区）

帧率与曝光的失衡的直接影响检测效果，90%的工业视觉故障都与这一问题相关，主要分为3类：

帧率过高，曝光过短：表现为“拍得到、看不清”。图像整体偏暗，缺陷细节模糊（如划痕变成淡灰色，杂质与背景难以区分），甚至漆黑一片。常见于高速流水线强行拉满帧率（如500fps），将曝光时间压至10μs以下，传感器来不及接收足够光线。例如电池极片检测中，帧率200fps、曝光3μs时，漏涂区与正常区的灰度差大幅降低，算法误判率会急剧上升。

曝光过长，帧率过低：表现为“看得清、拍不到”。图像细节清晰，但会出现漏拍（部分零件未被捕捉）或严重拖影（零件运动导致图像模糊）。常见于弱光环境（如暗场检测），延长曝光时间（如50ms）后，帧率被迫降至20fps以下，无法跟上流水线速度。例如汽车零件检测中，30ms曝光虽能突出凹陷阴影，但帧率不足会导致漏拍率升高。

忽略传输/读出时间：表现为“理论达标，实际卡顿”。帧率与曝光时间的计算看似满足“总耗时≤帧间隔”，但因忽略数据传输时间（如GigE接口传输2000万像素图像需8ms），导致总耗时超标，出现频繁丢帧。例如帧率15fps（帧间隔66ms）、曝光30ms，看似剩余36ms用于传输，实则高像素图像传输需40ms，最终每10帧就会丢1帧。

三、3步平衡法（实操可落地，直接套用）

平衡的核心逻辑是“先定底线、再调上限、最后补短板”，无需复杂计算，按步骤操作即可实现兼顾：

第一步：定“帧率底线”——优先保证“不遗漏”

帧率的核心作用是捕捉目标运动，需先根据检测场景计算“最小帧率”，再预留安全冗余，避免漏拍：

最小帧率计算公式：最小帧率 = 流水线速度 ÷ 零件最短边长（适用于面阵相机）；线阵相机需参考行频，行频越高，可适配的运动速度越快。

冗余设置：在此基础上预留20%-30%的安全冗余，避免传输延迟导致漏拍。例如：流水线速度0.8m/s，零件最短边长0.08m，最小帧率=0.8/0.08=10fps，预留冗余后设为12-13fps；高速场景（＞2m/s）需预留30%以上冗余，优先选用全局曝光相机（避免拖影）；低速场景（＜0.5m/s）可适当提高冗余，为曝光预留更多时间。

第二步：算“曝光上限”——再保证“看得清”

曝光时间不能超过“帧间隔 - 传输时间 - 冗余时间”，需结合光照条件调整，避免过曝或欠曝：

最大曝光时间计算公式：最大曝光时间 = 1/帧率 - 传输时间 - 5%冗余（传输时间可参考相机接口规格，如USB3.0传输2000万像素图像约5ms，GigE接口约8ms）。

实际调整原则：亮场检测（如PCB线路检测），曝光时间设为最大曝光时间的70%-80%，避免过曝导致细节丢失；暗场检测（如金属划痕检测），曝光时间可接近最大曝光时间（不超过90%），确保足够光线突出缺陷；若图像偏暗，优先调整补光，而非盲目延长曝光（避免影响帧率）。

第三步：补“硬件短板”——解决无法调和的矛盾

若按前两步调参后，仍出现“曝光不足”或“帧率不够”，说明硬件存在瓶颈，需通过硬件优化突破限制，具体方案如下表：

四、不同场景适配案例（直接抄作业）

结合实际工业场景，给出具体调参方案，适配不同检测需求：

案例1：高速电池极片检测（速度3m/s，缺陷0.1mm）

定帧率：最小帧率=3m/s ÷ 0.1m=30fps，高速场景预留30%冗余，设为40fps；

算曝光：选用USB3.0接口（传输2000万像素图像需5ms），帧间隔=1/40≈25ms，最大曝光时间=25-5-1.25≈18.75ms，实际设15ms；

补短板：加高亮度条形光源（亮度提升2倍），确保15ms曝光能清晰呈现漏涂缺陷，最终实现无漏拍、无模糊。

案例2：弱光金属凹陷检测（速度0.6m/s，需突出阴影）

定帧率：最小帧率=0.6m/s ÷ 0.05m（零件最短边长）=12fps，预留20%冗余，设为15fps；

算曝光：选用GigE接口（传输1000万像素图像需6ms），帧间隔=1/15≈66ms，最大曝光时间=66-6-3.3≈56.7ms，实际设50ms（接近上限，保证进光量）；

补短板：增加暗场光源，减少环境杂光干扰，同时选用低噪声传感器，避免长曝光导致的噪声升高。

五、避坑指南与平衡口诀

4个最易犯的调参错误

盲目追求高帧率，忽略曝光时间，导致图像漆黑、缺陷无法识别；

一味延长曝光时间，不考虑传输/读出时间，导致卡顿、丢帧；

忽略补光优化，单纯依赖延长曝光，牺牲帧率；

混淆全局快门与卷帘快门，高速场景用卷帘快门，导致图像扭曲、拖影（卷帘快门逐行曝光，高速运动易变形；全局快门同步曝光，适配高速场景）。

平衡口诀（快速记忆）

帧率先定底线，曝光再算上限；补光优先于延长，硬件短板及时补；全局快门适高速，卷帘快门适低速；实测微调验效果，不糊不漏才达标。

六、总结

工业相机帧率与曝光的平衡，本质是“时间资源的合理分配”，核心不是追求二者的最大值，而是适配具体检测需求——高速场景优先保帧率，再通过补光、硬件优化弥补曝光不足；精密检测场景优先保曝光，再调整帧率、优化传输，确保细节清晰。实际调参时，需结合公式计算、硬件优化和现场实测，才能实现“不糊、不漏、不卡顿”的检测效果，让工业相机真正发挥“电子眼”的作用。
