在工业机器视觉中，“飞拍”是一个高频词。

高速产线检测、动态定位、在线识别、机器人抓取……只要目标在运动、设备不能停，几乎都绕不开飞拍。

但很多人对飞拍的理解，只有两个字：

够快。

其实，飞拍真正强的地方，不只是拍摄速度快，而是：

目标高速运动、产线不停机，图像依然能拍清、拍准、拍稳定。

普通拍摄解决的是“有没有拍到”。

飞拍解决的是：

高速运动中，拍到的图像还能不能被信任。

这才是飞拍在工业机器视觉中真正重要的原因。

一、飞拍，不是简单地“快速拍一张”

所谓飞拍，通常是指目标在持续运动、设备不停止的情况下，相机通过外部触发、编码器或运动控制信号完成图像采集。

传统视觉检测往往是：

运动—停止—拍照—检测—继续运动。

而飞拍则是：

目标持续运动，相机在合适的瞬间直接完成曝光。

少了停顿和等待，产线节拍自然更高。

但飞拍并不是让相机随便拍一张高速运动的物体。

它的真正目标是：

• 拍摄位置稳定

• 图像细节清晰

• 目标形状不失真

• 多次采集结果一致

• 图像可以用于定位、测量和检测

所以，飞拍并不只是“快门更快”或者“帧率更高”。

它是一套围绕高速动态成像建立起来的系统能力。

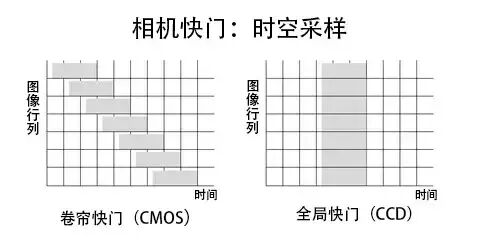

二、飞拍为什么常用全局快门相机？

想理解飞拍，首先要分清两种常见的曝光方式：

全局快门和卷帘快门。

全局快门：整幅画面同时曝光

全局快门相机在曝光时，传感器上的所有像素会在同一时间开始、同一时间结束。

也就是说，整张图像记录的是目标在同一个时刻的状态。

当工件高速移动时，它能够有效减少因采集时间不同造成的倾斜、拉伸和形状错位。

这对工业检测非常重要。

因为视觉系统不仅要看到目标，还要判断它的：

• 位置

• 角度

• 尺寸

• 轮廓

• 表面缺陷

一旦图像发生形变，后续的定位和测量结果就可能出现误差。

卷帘快门：画面逐行曝光

卷帘快门并不是整张画面同时采集，而是从一行到下一行依次完成曝光。

拍摄静止物体时，这种时间差可能并不明显。

但目标一旦高速运动，图像上半部分和下半部分记录到的，就可能不是目标在同一位置的状态。

最终可能出现：

• 直线变斜

• 圆形变形

• 边缘错位

• 目标被拉伸

• 画面局部扭曲

所以在高速动态场景中，有些相机虽然“拍到了”，但拍到的图像未必足够准确。

一句话总结：

飞拍常用全局快门，不是为了参数更好看，而是为了让高速运动中的图像更接近真实。

三、飞拍到底用在哪里？

飞拍不是一个听起来高级的概念，而是实实在在的生产力。

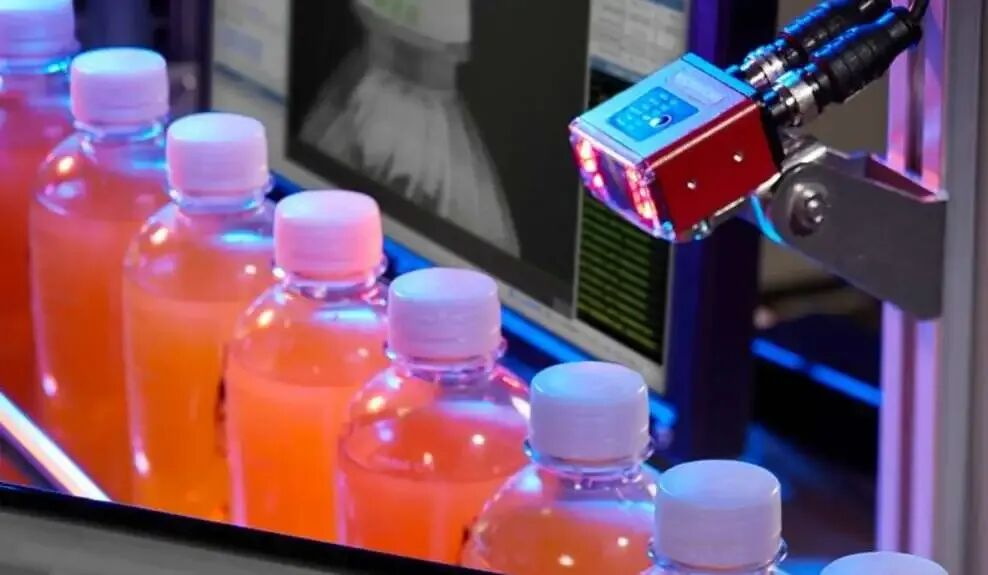

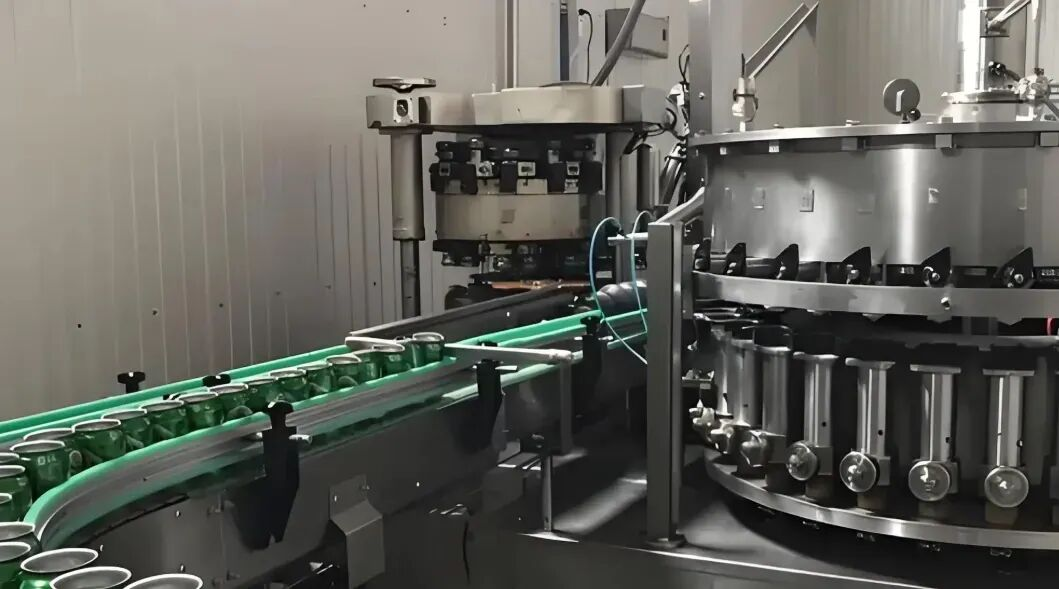

1. 高速生产线检测

电子元器件、汽车零部件、食品包装、药品包装、五金件、锂电池等行业，都在大量使用飞拍。

这些场景有一个共同点：

产品移动快，检测节拍高，设备不能频繁停顿。

飞拍可以让产品在运动过程中完成图像采集，减少停机和等待时间，同时为缺陷检测、字符识别和尺寸测量提供稳定图像。

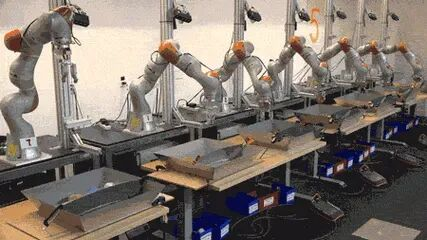

2. 机器人动态抓取

当工件在传送带上持续移动时，机器人需要完成目标识别、坐标计算、运动预测和在线抓取。

如果飞拍图像出现畸变或位置漂移，机器人得到的坐标就可能不准确。

轻则抓偏、漏抓，重则可能发生碰撞或停机。

因此在动态抓取中，飞拍拍得准不准，会直接影响机器人的抓取成功率。

3. 高精度视觉检测

划痕、裂纹、缺口、毛刺、脏污、字符缺失……

很多工业缺陷都非常细小。

如果图像出现模糊或错位，微小缺陷就可能被直接掩盖。

飞拍的价值，就是在目标高速运动时，仍然尽可能保留表面细节，让后续算法“有图可检”。

因为在机器视觉中：

前端没有拍到的信息，后端算法再强，也很难真正恢复。

四、飞拍真正强的，是这三点

1. 高速运动中，图像不容易变形

全局快门能够减少逐行曝光导致的几何畸变，让目标轮廓更加接近真实状态。

对于定位、测量和轮廓检测来说，这一点至关重要。

2. 每一次拍摄更加稳定

工业视觉并不追求某一张图片“特别漂亮”，而是要求连续拍摄的结果尽可能一致。

稳定的飞拍系统，需要保证：

• 触发位置一致

• 曝光时间一致

• 图像亮度一致

• 目标姿态相对稳定

• 图像传输不丢帧

图像越稳定，算法越容易判断，误检和漏检也越容易控制。

3. 产线不用为了拍照而停下来

飞拍可以把视觉检测融入连续运动过程，减少停止、等待和重新启动带来的时间损失。

高速产线上，每次节省几十毫秒，累积起来都可能带来明显的产能提升。

所以飞拍表面上提升的是拍摄速度，实际上提升的是：

设备节拍、检测效率和整线产能。

五、用了全局快门，就一定不会模糊吗？

不一定。

这是飞拍项目中一个非常常见的误区。

全局快门解决的是“整张画面是否在同一时刻曝光”的问题，却不能自动解决所有运动模糊。

只要曝光时间足够长，目标在曝光过程中发生了明显位移，即使使用全局快门，图像依然会模糊。

举个简单的例子：

如果工件运动速度是1米/秒，相机曝光时间是1毫秒，那么工件在曝光期间会移动约1毫米。

如果项目要求的检测精度只有0.1毫米，这张图显然无法满足要求。

因此，飞拍能不能拍清楚，不能只看相机，还要同时考虑：

• 目标速度

• 曝光时间

• 镜头倍率

• 检测精度

• 光源亮度

• 触发延迟

• 编码器精度

很多飞拍项目效果不好，不是相机帧率不够，而是曝光、照明和运动速度没有匹配好。

六、运动模糊和卷帘畸变，不是一回事

实际项目中，很多人会把拖影、拖尾、模糊和畸变混在一起。

但它们背后的原因并不相同。

运动模糊：曝光期间，目标移动了

只要目标在曝光时间内发生位移，边缘就可能变虚、拉长，细节也会丢失。

这种情况在全局快门和卷帘快门相机上都可能出现。

常见解决方式包括：

• 缩短曝光时间

• 提高光源亮度

• 使用高亮频闪光源

• 优化镜头和光圈

• 降低运动速度

卷帘畸变：不同行的拍摄时间不一样

卷帘畸变来自逐行曝光的时间差。

目标运动得越快，不同行记录到的位置差异就越明显，最终形成倾斜、弯曲、拉伸或错位。

简单来说：

运动模糊看的是曝光期间移动了多远；卷帘畸变看的是不同行之间相差了多少时间。

两种问题可能同时出现，但解决方式并不完全相同。

七、真正稳定的飞拍，拼的不是一台相机

很多人做飞拍项目，第一反应是换一台高速全局快门相机。

但到了现场才发现：

相机只是其中一个环节。

一个稳定的飞拍系统，至少需要以下部分协同工作：

相机：决定曝光、帧率和触发能力

镜头：决定视野、景深和成像细节

光源：决定短曝光下能否获得足够亮度

传感器或编码器：决定触发位置是否稳定

运动控制：决定拍摄与设备动作是否同步

图像接口：决定高数据量下是否丢帧

算法：决定图像能否快速转化为检测结果

尤其是光源，经常被低估。

飞拍通常需要很短的曝光时间，曝光越短，传感器接收到的光越少。

这时候，仅仅依靠普通常亮光源，可能会出现图像过暗、噪声增多、细节不足等问题。

因此，高亮度频闪光源往往是高速飞拍中的关键配置。

八、飞拍选型，别只盯着高帧率

高帧率不等于一定适合飞拍。

相机选型时，更应该回答下面几个问题：

• 是否需要全局快门？

• 最短曝光时间能否满足目标速度？

• 光源能否支持短曝光？

• 触发延迟和抖动是否足够小？

• 分辨率能否覆盖检测精度？

• 数据接口带宽是否足够？

• 工控机能否及时处理图像？

• 项目到底需要多少帧率？

如果每秒只有20个产品通过，就不一定需要几百帧每秒的相机。

真正合理的选型，不是盲目堆参数，而是围绕产线节拍、目标速度和检测精度做匹配。

飞拍到底强在哪？

不是因为它单纯“拍得更快”，而是因为它能够在高速运动中，尽可能保证图像的真实性、清晰度和稳定性。

工业现场真正关心的，也从来不是相机有没有拍下一张图片。

而是：

• 这张图片准不准？

• 细节清不清楚？

• 多次拍摄稳不稳定？

• 后续算法能不能放心使用？

• 产线能不能持续高速运行？

所以，飞拍表面上是在提升拍摄速度。

本质上，提升的是高速动态场景下的：

成像可信度。

工件不停、产线不降速，图像依然拍得清、拍得准、拍得稳——这才是飞拍真正强的地方。
