做工业视觉的工程师，大概率都遇到过这种玄学问题： 算法在本地测试跑得又快又准，一上设备就频繁卡顿、漏检、节拍忽快忽慢；熬了半个月优化算子、换了更高配的相机，现场稳定性依然一言难尽。

其实绝大多数时候，问题根本不出在算法本身，而是软件线程架构设计错了。

工业视觉设备里公认最稳定、最通用的方案，就是多线程流水线架构（Pipeline Architecture）。一套合理的线程架构，甚至能在不换硬件、不改算法的前提下，把设备节拍和稳定性提升一个档次。今天我们就把这套架构彻底讲透。

一、先搞懂：为什么你的单线程架构必然翻车

很多新手写视觉软件，最容易写成 “串行一条龙”： 相机采图 → 跑算法 → 发运动指令 → 刷新界面 所有逻辑挤在一个线程里，只要其中一步卡壳，整条链路直接瘫痪。算法耗时一波动，相机就丢帧；运动控制一延迟，界面直接卡死。

工业视觉系统的核心诉求是实时、稳定、高吞吐，这天然就和单线程架构矛盾。真正成熟的设备软件，一定是模块化并行：采集、处理、控制、显示各跑各的线程，互不阻塞，靠队列传递数据。

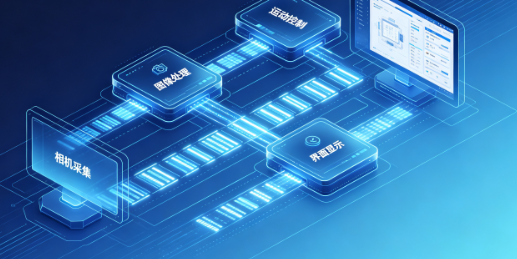

二、一套标准的工业视觉软件架构，长什么样

一套完整的工业视觉系统，数据流是典型的 “流水线” 结构，从上到下依次流转，各环节并行工作：

相机采集线程
    ↓
图像缓存队列
    ↓
图像处理线程
    ↓
结果输出队列
    ↓
运动控制线程
    ↓
设备执行动作

除此之外，还有三条独立支线全程并行：UI 显示线程、日志记录线程、外部通信线程。 所有模块各自独立运行，不会因为某一个环节耗时波动，拖垮整个系统。

三、5 大核心线程：各司其职才是稳定的关键

一套合格的视觉设备软件，至少要拆分出 5 个核心线程，每个线程只干一件事，边界越清晰，系统越稳定。

1. 相机采集线程：只做采集，绝不碰算法

这是整条流水线的源头，也是最容易被写崩的环节。 它的职责只有三件事：等待触发信号、控制相机曝光采集、把图像写入缓存队列。核心原则：采集线程必须极致轻量。绝对不能在采集线程里跑任何图像处理算法，哪怕是简单的灰度转换都不行。一旦采集线程被阻塞，直接后果就是丢帧、漏拍，后面算法再强也没用。

2. 图像处理线程：专心算，别管别的

这是算法的主战场，负责从图像队列里取图、执行检测算法、提取特征、计算定位坐标、输出最终结果。 如果是多相机设备，通常一个相机对应一个独立的处理线程，避免多图互相抢占资源。 这个线程可以接受一定的耗时波动，但因为前面有图像队列做缓冲，算法慢几毫秒完全不会影响相机采集，更不会拖垮运动控制。

3. 运动控制线程：只管执行，不参与计算

视觉算出坐标后，怎么发给伺服、PLC？全部交给运动控制线程。 它从结果队列里拿到检测数据，转换成运动控制指令，下发给伺服轴、气缸等执行机构。 把视觉和运动拆成两个线程最大的好处，就是视觉计算不会阻塞运动执行，运动回零也不会耽误相机采图，两者完全解耦，节拍稳定性会大幅提升。

4. UI 显示线程：界面绝对不能跑算法

这是新手最高发的错误：直接在界面按钮的点击事件里写图像处理代码。 UI 线程只负责一件事：界面刷新、参数配置、实时图像显示、状态展示。一旦 UI 线程执行耗时操作，界面直接无响应，操作员点什么都没反应，现场体验极差。 记住一条铁则：UI 线程只做显示，所有耗时逻辑全部丢到后台线程。

5. 通信线程：专门负责对外交互

PLC 通信、IO 信号交互、TCP 数据上报、Modbus/EtherCAT 通信，全部放在独立的通信线程里。 避免因为外部通信延迟、断线重连，导致视觉主流程卡住。

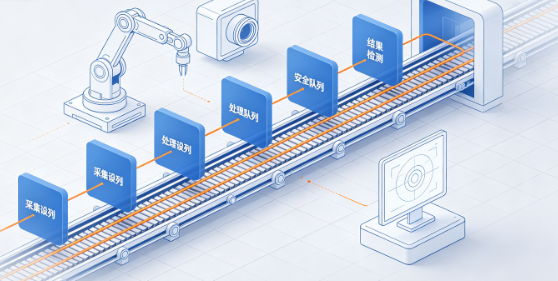

四、线程间传数据，别再用共享变量了

线程拆分之后，数据怎么传递？很多图省事的做法是全局变量共享，结果就是频繁出现数据错乱、线程冲突、偶发崩溃。 工业视觉行业的标准方案，是线程安全队列。

• 采集线程把图像写入「图像队列」

• 处理线程从队列取图，算完把结果写入「结果队列」

• 控制线程从结果队列取数据，下发运动指令

常用的比如 C# 里的ConcurrentQueue、C++ 里的BlockingQueue，天生支持多线程读写，不用自己加锁，既安全又高效。 队列还有一个关键作用：削峰填谷。某一帧算法慢一点，队列可以缓存图像，不会堵死采集端；运动端偶尔延迟，也不会影响算法持续跑。

五、流水线架构的真正威力：把吞吐量拉满

为什么叫流水线架构？因为它和工厂流水线是一个逻辑：

• 第 1 帧：正在采集

• 第 2 帧：正在算法处理

• 第 3 帧：正在运动控制

• 第 4 帧：正在输出结果

同一时间，不同帧在不同阶段并行处理，而不是等一帧全部走完再走下一帧。 我们可以算一笔账，一个典型的单工位检测设备：

表格

串行做的话，单帧总延迟约 20ms；但用流水线架构跑起来，系统节拍可以轻松压到 10ms 出头，吞吐量直接翻倍。这也是为什么同样的硬件，大厂设备节拍总能比小厂快一截 —— 差距往往就在架构上。

六、行业最常见的 3 个架构错误，踩一个就掉坑

错误 1：全程单线程串行

采集、算法、控制、显示全在一个线程里，结果就是一卡全卡，算法耗时稍微波动就丢帧，设备节拍完全没保障。

错误 2：UI 线程跑算法

为了图方便直接在界面线程处理图像，结果就是界面卡死、操作无响应，甚至出现 “算法没跑完，界面动不了” 的尴尬场面。

错误 3：线程间直接共享变量

不用队列，靠全局变量传图、传结果，轻则数据错乱、漏检误检，重则偶发崩溃、现场排查几天都找不到根因。

七、最后：工业视觉软件的核心设计原则

很多资深视觉工程师都认同一句话：一套好的视觉系统，本质就是一条实时流水线。 每个模块独立运行、各司其职，靠队列解耦，靠并行提效。算法决定设备的精度上限，而架构决定设备的稳定性下限。

如果用 C# 做 WinForms/WPF 开发，这套架构落地非常容易：主线程负责 UI，再单独开 Camera、Vision、Motion、IO 四个后台线程，配合Task、Thread、ConcurrentQueue和async/await，就能搭出一套工业级稳定的视觉软件框架。
