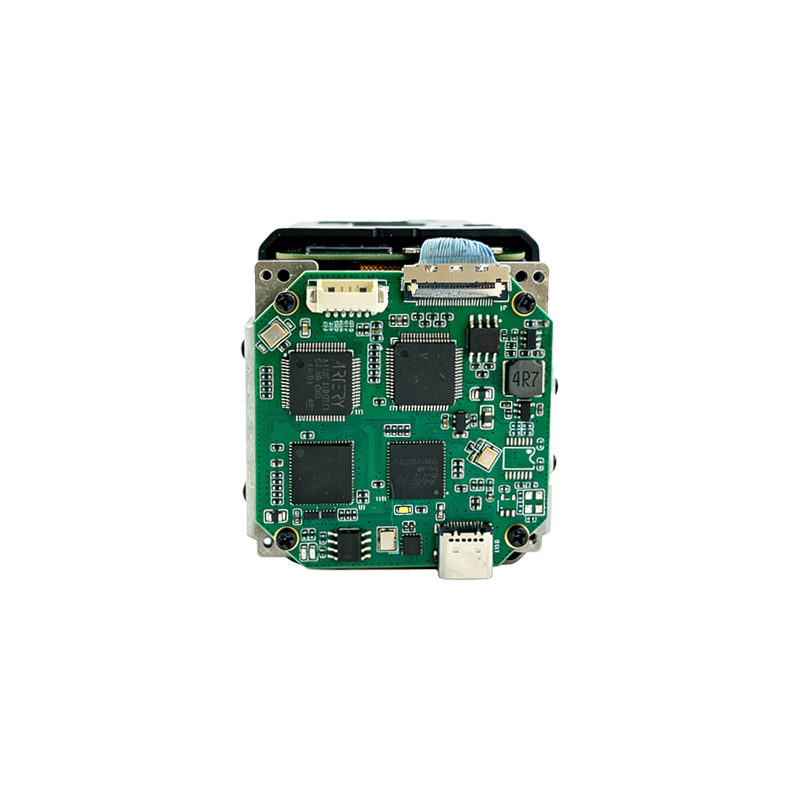

产品介绍
1、支持USB3.0，USB2.0高清视频输出.(默认最大分辨率1920×1080@60Hz)。
2、最大输入分辨率1920×1080@60Hz，支持一路USB串口。

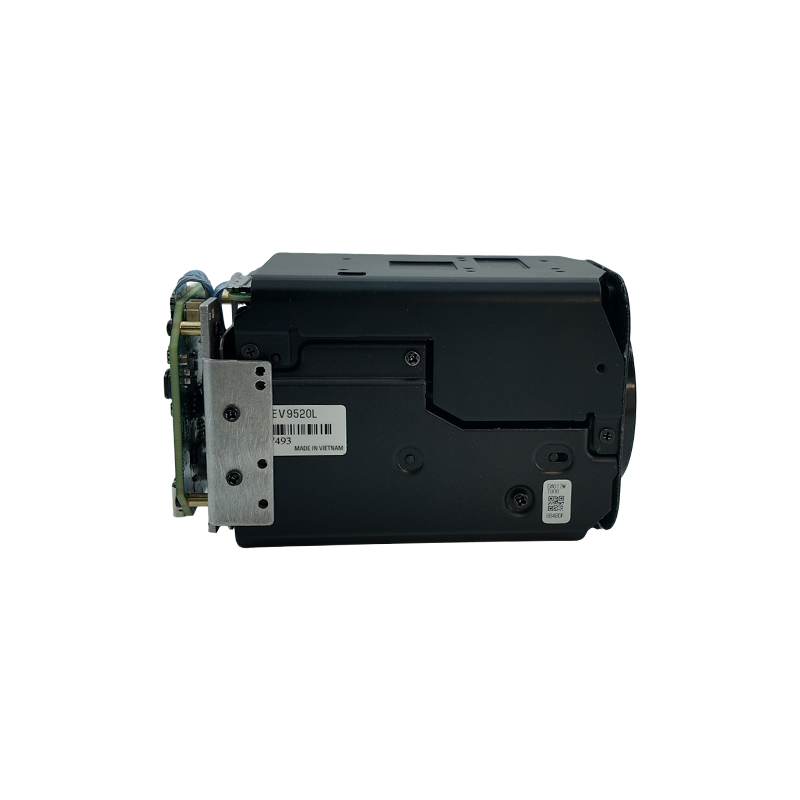

3、相机支持接入SONY FCB、CM 全系列LVDS输出机芯。
4、控制协议支持：SONY, VISCA ，PELCO-P ,PELCO-D,可选择。
5、波特率：2400 4800 9600（默认）115200多种可选。
6、尺寸大小：45mm*45mm
7、定位孔：孔径2.1mm
产品参数

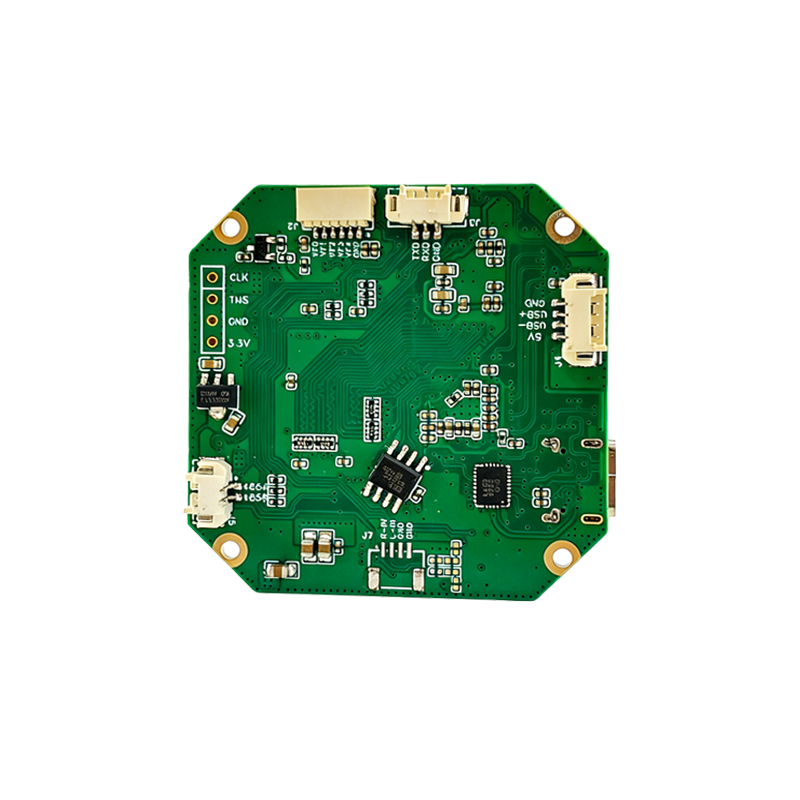

表1 | 接口功能介绍表 | |
序号 | 接口名称 | 说明 |
1 | J1:30P相机接口 | 支持接入SONY FCB、CM 全系列LVDS输出相机 |
2 | J2:按键接口 | 共 6个针脚，从上往下次为 1-6 号各引角定义见表 2 |
3 | J3:相机TTL 接口（定制） | 共 3 个针脚，从上往下依次为 1-3 号各引脚定义见表 3 |
4 | J4:4P USB2.0接口 | 共 4 个针角，从左往右依次为 1-4 号各引角定义见表 4 |
5 | J5:RS485接口 | 共2个针角 从左往右依次为1-2 号各引角定义见表5 |
6 | J6电源+串口 | 共 6 个针脚，从左往右依次为 1-6 号各引脚定义见表 6 |
7 | USB：TYPE-C接口 | 可支持USB3.0，USB2.0视频输出 |
8 | 指示灯说明 | 红灯代表单片机，绿灯表示USB连接，白灯表示USB3.0/2.0输出 |
表2 | J2:按键接口 | |
序号 | 接口名称 | 说明 |
1 | GND | 电源地 |
2 | VF4 | 按键中 |
3 | VF3 | 按键左 |
4 | VF2 | 按键上 |
5 | VF1 | 按键右 |
6 | VF0 | 按键下 |
表3 | J3:相机TTL 接口（定制） | |
序号 | 接口名称 | 说明 |
1 | GND | 电源地 |
2 | RXD | 摄像机串口接收 |
3 | TXD | 摄像机串口发送 |
表5 | J5:RS485接口 | |
序号 | 接口名称 | 说明 |
1 | 485A | 485A端 |
2 | 485B | 485B端 |
表6 | J6电源+串口 | |
序号 | 接口名称 | 说明 |
1 | RXD | RXD-TTL-3.3V |
2 | TXD | TXD-TTL-3.3V |
3 | GND | 电源地 |
4 | GND | 电源地 |
5 | 12V | 电源输入 |
6 | 12V | 电源输入 |
