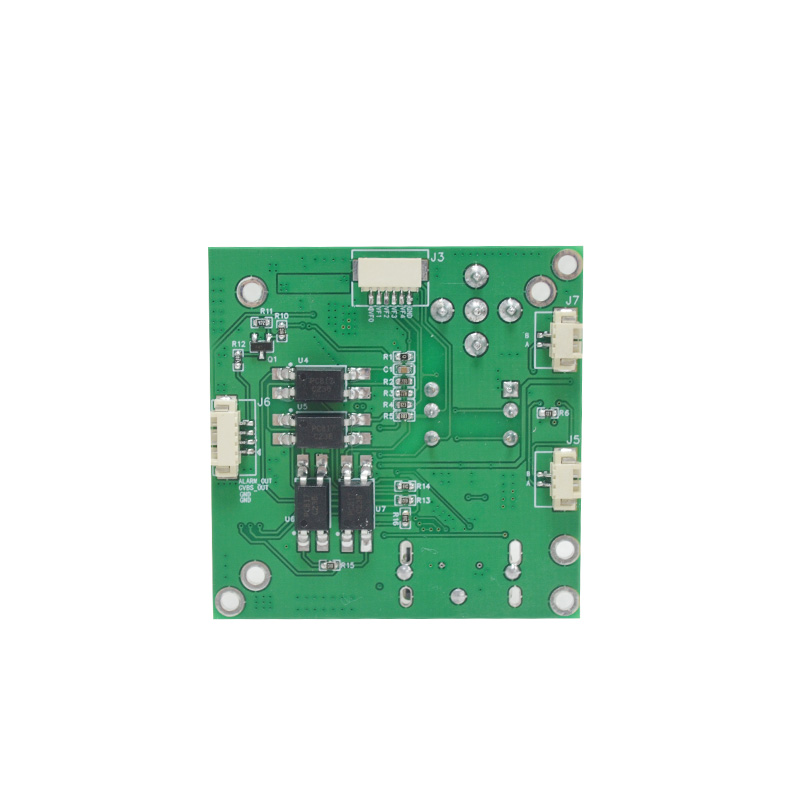

序号

接口名称

说明

1

J1：19P HDMI接口

HDMI视频输出

2

J2：30P 机芯接口

共30针脚，从下往上依次为1-30号，各引

定义详情表六

3

J3：6P 外接按键接口

外接按键板

4

J4：6P 电源串口接口

共6针脚，从下往上依次为1-6号，各引

定义详情表二

5

J5：2P RS485接口

共2针脚，从下往上依次为1-2号，各引脚定义详情表三(J7/J5通用)

6

J6：4P 报警 标清输出接口

共4针脚，从下往上依次为1-4号，各引脚定义详情表四

7

J7：2P RS485接口

共2针脚，从下往上依次为1-2号，各引脚定义详情表三(J7/J5通用)

8

J8：3P ZFC电压控制接口

共3针脚，从下往上依次为1-3号，各引脚定义详情表五

9

W1：BNC 接口

CVB信号输出
