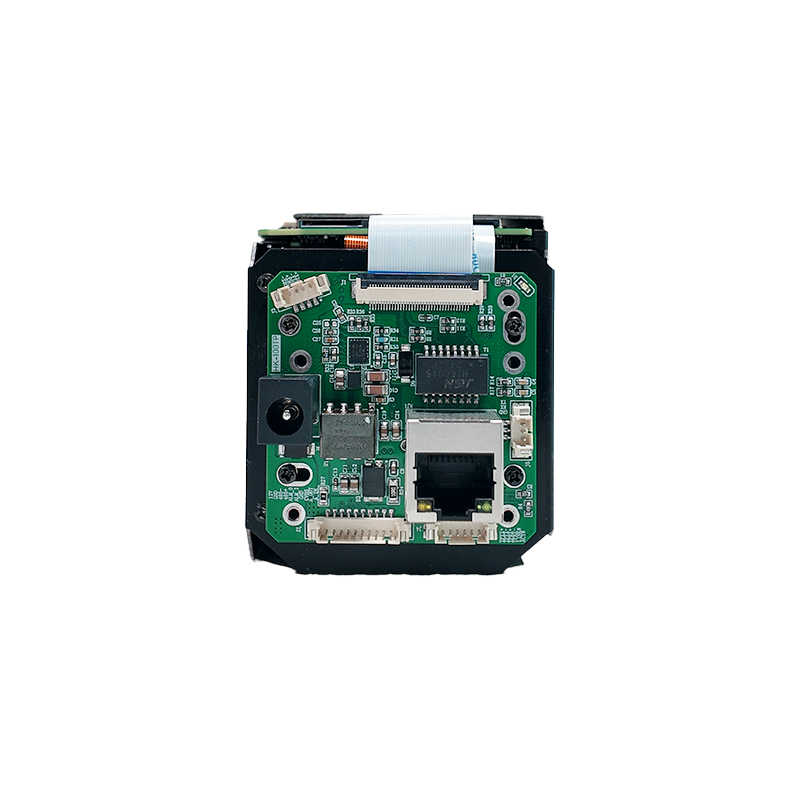

产品介绍
1.该板支持IEEE 802.3af标准的受电设备（PD）接口和一个完整的反激式电源转换器
2.隔离式 13W 以太网供电应用。
3.支持过载保护（OLP）、过压保护（OVP）、过温保护（OTP）。
4.36V 至 57V POE 输入，输出12V/1A 纹波100mv。
5.尺寸大小：48MM*48MM
6.定位孔：孔径2.1mm
产品参数
表1接口功能介绍表 | ||
序号 | 接口名称 | 说明 |
1 | P1接口 | DC12V电源输入 |

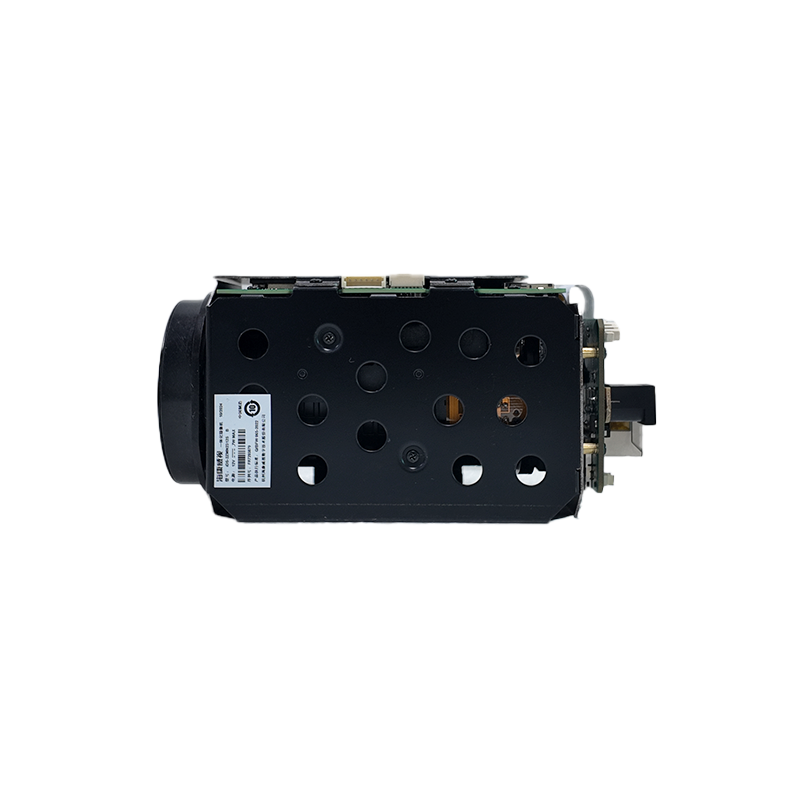

2 | J1 接口 | 36P机芯接口，同向线输入 |
3 | J2 接口 | 共10个针角，从上到下依次为1-10脚定义见表2 |
4 | J3 接口 | 共4个针角，从上到下依次为1-4脚定义见表3 |
5 | J4 接口 | 共6个针脚，从上到下依次为1-6脚定义见表4 |
6 | J5 接口 | 共3个针脚，从左往右依次为1-3脚定义见表5 |
7 | RJ1 接口 | RJ45带灯网络接口 |

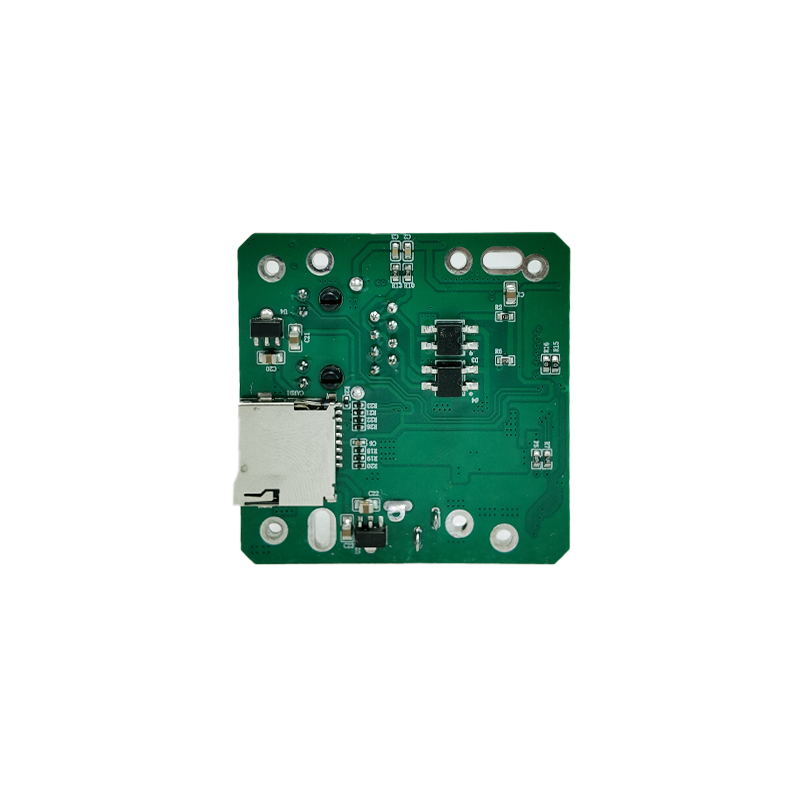

8 | CARD1 TF卡槽 | 部分海康威视机芯能使用 |
表2 J1接口 | ||
序号 | 针角名称 | 说明 |
1 | 12V | 12V 电源输入 |
2 | GND | 电源地 |
3 | 485- | 摄像机串口发送 |
4 | 485+ | 摄像机串口接收 |
5 | ALM-O | 报警信号输出 |
6 | ALM-i | 报警信号输入 |
7 | GND | 电源地 |
8 | CVBS | CVB信号输出 |
9 | A_OUT | 音频输出 |
10 | A_IN | 音频输入 |
表3 J3接口 | ||
序号 | 针角名称 | 说明 |
1 | ORX- | 网络输出RX- |
2 | ORX+ | 网络输出RX+ |
3 | OTX- | 网络输出TX- |
4 | OTX+ | 网络输出TX+ |
表4 J4 接口 | ||
序号 | 针角名称 | 说明 |
1 | TPTX+ | 网络输入TX+ |
2 | TPTX- | 网络输入TX- |
3 | TPRX+ | 网络输入RX+ |
4 | TPRX- | 网络输入RX- |
5 | LINK | 连接状态指示灯 |
6 | ACT | 信号传输指示灯 |
表5 J5 接口 | ||
序号 | 针角名称 | 说明 |
1 | GND | 信号地 |
2 | RX | RXD-3.3V-TTL |
3 | TX | TXD-3.3V-TTL |
