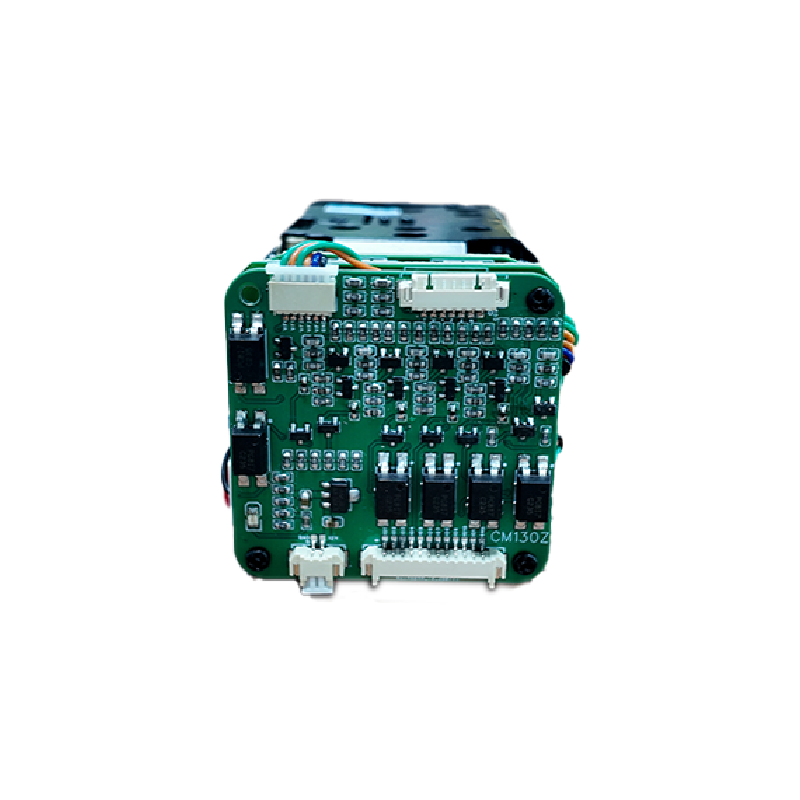

功能：双按键互斥复用，宽电压输入，灵活电压映射，精准单路 IO 拉低控制，专业级按键与电平控制核心。

用途：专业级多功能按键与 IO 电平控制核心，专为需要多档位操作、灵活电平控制的设备设计。

主电源：允许输入电压范围 4.75V~15V。

控制电压输入：允许输入电压范围 5V~24V，用于IO输出切换及控制。

IO引脚输出：允许输出电压范围 0.6V~-0.15V。

四个定位孔：38*38孔径2.4MM。

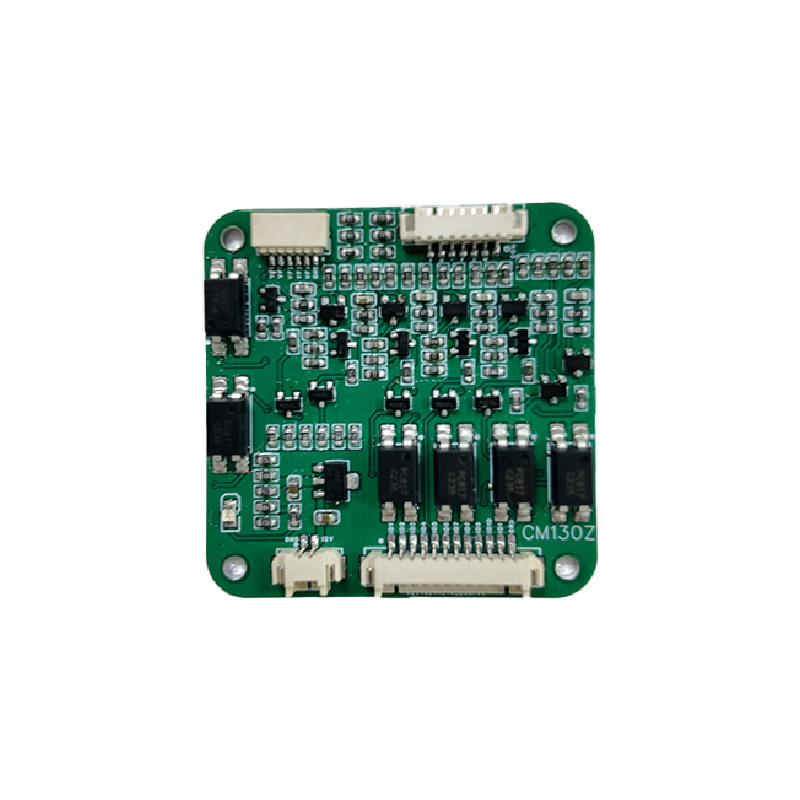

尺寸大小：45MM*45MM。

1.0 6P 引脚定义

表2 按键定义功能

控制引脚的输入方式，决定了唯一的受控IO

1.0 6P  IO受控关系

表3-1 引脚受控的关系

1.25 12P  IO受控关系

表3-2 控制与受控引脚的关系

注：1.0/1.25为端子引脚中心间距大小

1.0 6P端子适配3.3V单片机，1.25 12P端子适配5V单片机

关于1.25 12P  11路IO 和1.0 6P  5路IO 说明

端子定义了11路IO和GND，其中关于引脚IO1~IO5和VF0~VF4复用，故1.0 6P  5路IO和1.25 12P  11路IO不能同时使用。11路IO在无工作状态时默认高电平（5V），5路IO在无工作状态时默认高电平（3.3V），在有一个控制引脚输入时，控制一路IO拉到低电平，其余IO保持高电平。具体引脚功能考虑外部线路连接及程序。
