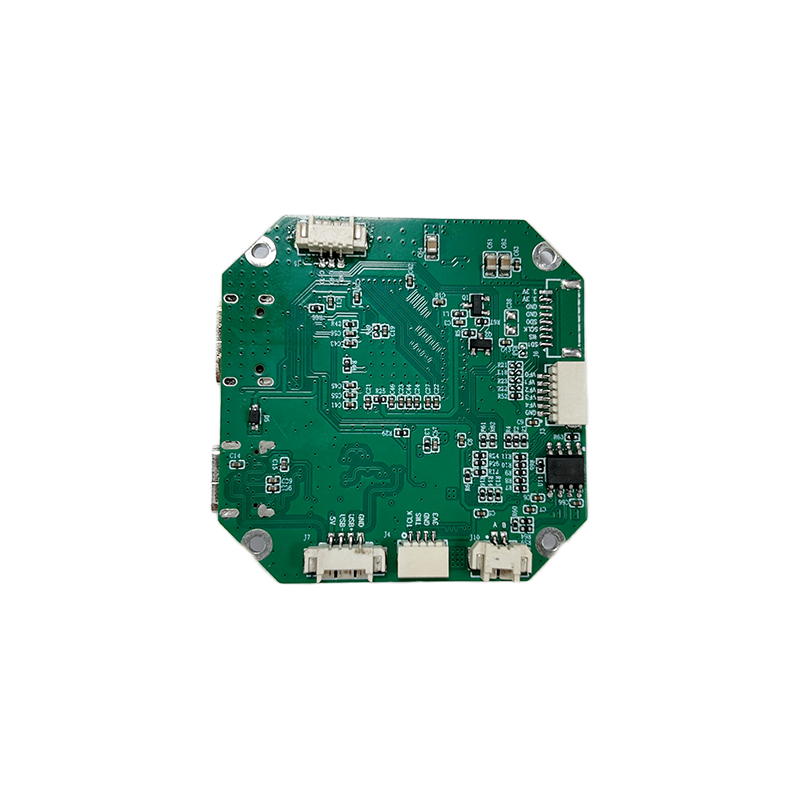

产品介绍
支持USB3.0，USB2.0高清视频输出.(默认最大分辨率3840×2160@30Hz)。
最大输入分辨率3840×2160@30Hz，支持一路USB串口。
相机支持接入SONY FCB、CM 全系列LVDS输出机芯。
控制协议支持：SONY, VISCA ，PELCO-P ,PELCO-D,可选择。
波特率：2400 4800 9600（默认）115200多种可选。
尺寸大小：48mm*48mm
定位孔：孔径2.1mm
产品参数
表1 | 接口功能介绍表 | |
序号 | 接口名称 | 说明 |
1 | J1:30P相机接口 | 可直接连接索尼8300,8530使用，接6300需要搭配其它尾板 |
2 | J2:mini HDMI接口 | HDMI环出接口 |
3 | J3:外接按键接口 | 共 6个针脚，从左往右依次为 1-6 号各引脚定义见表 2 |
4 | J4:工厂升级接口 | 工厂升级接口 |
5 | J5:相机TTL 接口（定制） | 共 3 个针脚，从上往下依次为 1-3 号各引脚定义见表 3 |
6 | J6:音频输入接口 | 共8 个针脚，从左往右依次为 1-8 号各引脚定义见表 4 |
7 | J7:USB 2.0接口 | GH1.25MM座子USB 2.0输出接口 |
8 | J8:TYPE-C 3.0接口 | 可支持USB3.0，USB2.0视频输出 |
9 | J9:电源+串口 | 共 6 个针角，从上往下依次为 1-6 号各引角定义见表 5 |
10 | J10:RS485接口 | 共2个针角 ，从上往下依次为 1-2 号各引角定义见表 6 |
