产品介绍

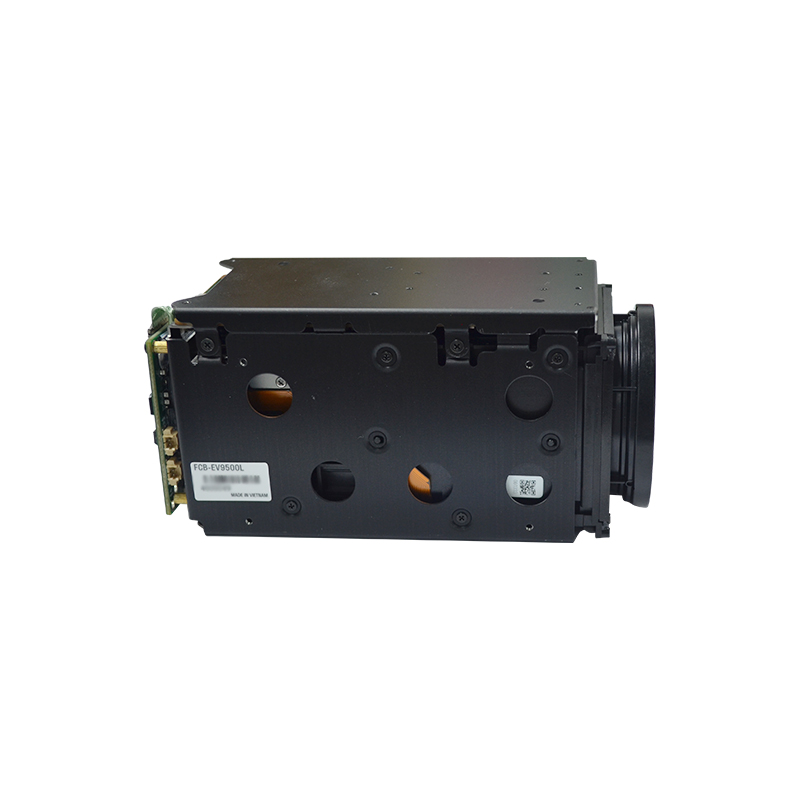

FCB-EV9500L
点聚焦，点曝光，点白平衡
使得自动聚焦，自动曝光，自动白平衡（AF,AE,AWB)的参考点可 以设置在画面内的特定区域。使得在划分为6x8网格区域的画面内可 以独立地设置任意矩形区域作为参考区域。
例如,如果目标位置由点曝光（Spot AE)功能指定。使得拍摄到的图 像的自动爆光的爆光水平只根据目标区域变化，不会受到区域外的亮 度的变化所影响。
宽动态（Wide-D)
Wide-D模式是一种能够将图像分为几个区域用于修正提升阴暗区域的 亮度，调低高亮区域的亮度从而调和图像中剧烈的明暗反差。它使得 在明暗反差强烈的环境下能够捕捉到可见度更高的图像，即使拍摄目 标有着强烈的明暗反差，例如背光或者包含有特别明亮的拍摄区域。
可见度增强（VE)
根据画面场景不同，可见度增强功能使得画面中暗的部分图像变亮， 并且自动校正画面的亮度和对比度使得亮的部分也清晰显现。
减少图像的果冻效应扭曲
由于卷帘式快门的果冻效应所产生的拍摄迅速移动的目标时的图像扭 曲会被抑制减小。
透雾(低/中/高)
当拍摄目标周围区域是多雾或者低对比度时，透雾模式可以减少雾造 成的影响，使得拍摄目标在图像中显示得更清晰。你可以选择使用4 个不同的档位:关闭，低，中，高。
各个档位的效果都会根据雾的浓度自动调节。
降噪 (NR)
降噪功能会移除图像噪声（随机的和不随机的)以提供更清晰的图像 效果
隐私遮挡
隐私遮挡区域保护了个人目标和区域的隐私，例如那些在相机的拍摄 范围之内但是不属于监控区域的房屋的窗户，出入口。
隐私遮挡区域功能可以设置遮挡这些画面中的区域以保护隐私。
• 每个画面的可以设置8个遮挡区域
• 每个遮挡区域可以单独设置开/关显示。
产品参数
基本规格
图像传感器 （有效像素数） | 1/1.8英寸型 STARVIStm CMOS Sensor (约 417万像素) |
输出图像（H×V） | 1920x1080, 1280x720 |
信号系统 | 1080p/60, 1080p/59.94, 1080p/50, 1080p/30, 1080p/29.97, 1080p/25, 1080i/60, 1080i/59.94, 1080i/50, 720p/60, 720p/59.94, 720p/50, 720p/30, 720p/29.97, 720p/25 |
最低照度 (50%，高灵敏度模式开启) | ICR-关闭模式：0.009lx（快门速度：1/30 s)，0,0012lx（快门速度：1/4 s或1/3 s) ICR-开启模式：0.00008lx（快门速度：1/30 s)，0.000005 lx（快门速度：1/4 s或1/3 s，30%) |
最低照度 (50%，高灵敏度模式关闭) | ICR关闭模式：0.09lx（快门速度：1 /30 s)，0.012lx（快门速度：1/4 s或1/3 s) ICR-开启模式：0.00063lx（快门速度：1/30 s) |
推荐使用照度 | 100 lx-100,000 lx |
图像S/N | 50 dB （权重） |
增益 | 自动/手动操作（0 dB - 50.0 dB)，0 - 28个步骤 |
快门 | 1/1 -1/10000秒，22步 |
同步系统 | 内同步 |
曝光控制 | 0 dB至±10.5dB，15步 |
背光补偿 | 有 |
伽马 | 标准/直线伽马 |
光圈控制 | 16步 |
白平衡 | 自动， 自动跟踪白平衡， 室内， 室外， 室外自动， 钠灯 ( 固定 / 自动 / 室外自动 )， 一键式， 手动 |
自动曝光(Auto Exposure Mode) | 全自动、手动、优先模式（快门/光圈）、EV补偿、点AE、慢速AE |
变焦 | 30倍增强型光学变焦，36倍静态变焦*2 12倍数码变焦 |
镜头(wide to tele) | f = 6.5 mm -162.5 mm, F1.6 - 4.8 |
变焦模式 | 标准模式/可变模式/直接模式 |
变焦速度 | |
宽端到远端 | 4.8秒（聚焦跟踪开启），2.9秒（聚焦跟踪关闭） |
宽端到数字12x远端 | 6.1 s (29.97p/59.94p),6.4 s (25p/50p) |
数字广角到数字12x远端 | 1.4 s (29.97p/59.94p),1.6 s (25p/50p) |
聚焦模式 | 自动对焦（普通AF、间隔AF、变焦触发AF[灵敏度：正常、低]）、手动（标准、可变、直接）一键触发，全扫描一键触发， 接近极限，ICR校正，点聚焦 |
聚焦速度 | ∞接近：1.4秒 |
水平视场角 | 58.1° 至 2.3° |
最小光学聚焦距离 (wide end to tele end) | 100 mm -1200mm |
相机特色
宽动态(Wide-D) | 有 |
可增强 | 有 |
透雾 | 有（低/中/高） |
降噪 | 有（3D + 2D /单独设置3D,2D） |
逐行扫描模式 | 有 |
图像防抖 | 有:超级图像防抖（Super/Super+*3） |
点光源避免 | 有 |
动态侦测 | 有 |
隐私遮挡区域 | 有 |
警报 | 有 |
慢曝光反应 | 有 |
图像特效 | 黑白（灰阶图像） |
图像冻结 | 有 |
电子翻转（E-FLIP） | 有 |
图像镜像 | 有 |
慢快门 | 有 |
温度读取 | 有 |
字幕显示 | 有（20个字母/行，最多11行） |
相机模式显示 | 有（英语） |
接口
视频输出 | 数字：Y/Pb/Pr 4:2:2（LVDS）（Y:8位、C:8位，帧同步、水平同步、专业、达到）（SMPTE274M/SMPTE296M） |
相机控制接口 | VISCA协议（CMOS 3.3V电平，5.5V容差）；波特率：9.6 kbps、19.2 kbps、38.4 kbps、115.2 kbps，停止位：1位 |
常规
电源 | 7.0 V-12.0 V DC |
功耗 | 6.1 W （马达动作时：7.8W） |
工作温度 | -5 °C 至 +60 °C |
储藏温度 | -20 °C 至 +60 X |
工作湿度 | 20% 至 80% |
储藏湿度 | 20% 至 95% |
外观(WxHxD) | 56.0 x 64.0 x 125 mm |
重量 | 约 439 g |
*1 2688x1512或者2560x1440图像输出时是在2160P信号制式下输出有黑框的图像。 *3 FCB-EW9500H:仅 1080p, 1080i, 720p。
*2 StableZoom通过结合光学变焦和数字变焦增加了变焦倍数。 *4 Y/Pb/Pr 在 1080i/60,1080i/59.94,1080i/50 时不支持。
