城市地下管网作为城市基建的隐匿载体，密闭幽暗、高湿多雾，管壁腐蚀、裂隙、淤积等病害隐匿于地底。受限封闭空间，人工下井作业风险高，缺陷漏判概率大，管道巡检机器人成为管网病害排查的核心载体。而成像采集、信号调度、长距离传输构成的视觉链路，直接决定巡检作业数据的有效性。凯茉锐 CM8205 迷你变焦机芯搭配 CM2001S 编码控制板，形成一套完整视觉硬件方案，针对性破解地下管道暗光成像、协议适配繁琐、长距离信号衰减等行业痛点，为市政管线、工业腔体检测提供可靠的视觉底座。

一、星光级成像输出，适配管道复杂幽暗工况

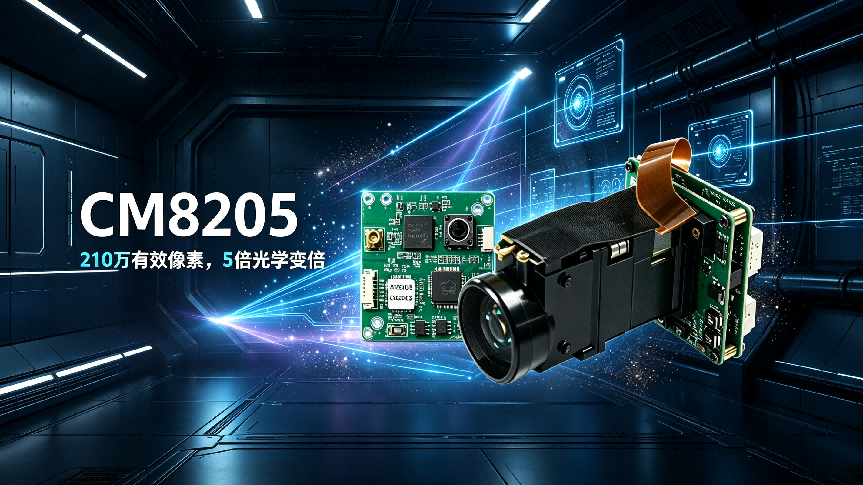

地下管道属于无光密闭环境，积水反光、水汽起雾、机身震动，都会对图像采集带来严峻考验。CM8205 搭载 1/2.86 英寸 CMOS 传感器，210 万有效像素输出 1080P 高清画面，最低照度可达 0.005Lux，即便管道内部补光有限，依旧输出干净低噪点图像。5 倍光学变倍叠加 12 倍电子变倍，合计 60 倍总变倍，广角扫描管壁全域，长焦放大观测细微锈蚀、裂纹，无需频繁调整机器人行进位置。宽动态、强光抑制、DIS 数字防抖、除雾、3DNR 降噪功能，化解积水反光、潮湿起雾、爬行震动带来的画面劣化。整机仅 60×38×38mm，重量 45g，10℃~50℃宽温区间，紧凑机身可嵌入中小型管道机器人，适配多样管径载体。

二、智能识别调度，简化机器人整机集成调试

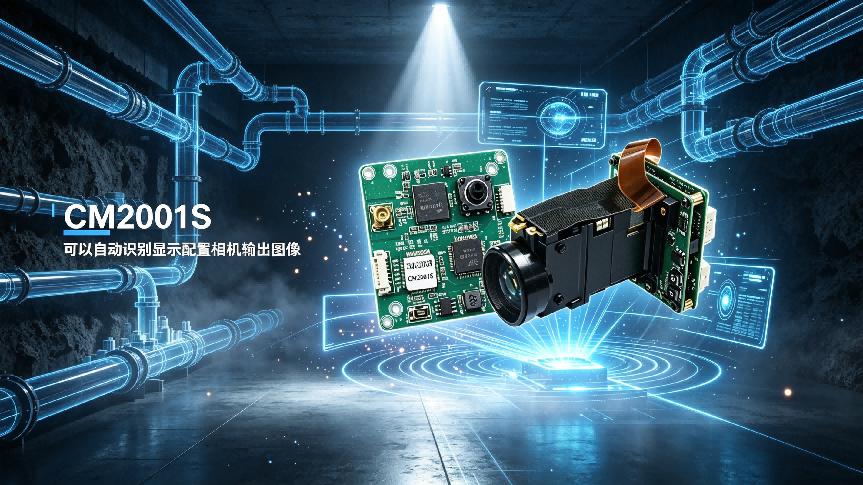

优质成像能力，需要稳定的控制中枢完成指令交互。CM2001S 编码控制板采用 6 层镀金军工级 PCB，抗干扰能力优异，适配地下电磁复杂环境。板卡通过 LVDS 直连 CM8205 机芯，可自动识别并配置相机输出图像，无需复杂参数配置即可完成图像输出。硬件配备双 RS485、RS232TTL、IO 口与实体功能按键，兼容 PELCOP/D、SONYVISCA 主流工业协议，多档波特率可选。断电记忆、指令透传功能，在机器人巡检意外断电重启后，变焦、对焦参数自动复原，巡检任务接续执行，避免重复折返检测，显著提升现场作业效率。板卡尺寸 50×50mm，45×45mm 定位孔，便于机器人狭小舱体内部安装。

三、多路视频输出，保障拖拽线缆长距离无损回传

管道机器人依靠拖拽线缆完成地下纵深巡检，长距离传输极易产生信号衰减，造成地面端画面失真，直接干扰运维人员病害研判。CM8205 原生支持 LVDS、SDI、CVBS 多路视频输出，CM2001S 接收机芯 LVDS 原始图像，转换输出 SDI 高清信号。SDI 具备强抗干扰特性，长距离线缆传输图像损耗低，管壁缺陷细节完整保留，输出画面可直接作为病害归档、工程验收素材。同时兼容 CVBS 模拟信号，可对接老旧调试终端，兼顾新老设备兼容。整套模组采用 12VDC 供电，功耗可控，降低机器人机载电源负载，延长单次巡检续航。

四、强兼容模块化方案，降低特种装备迭代门槛

对于管道机器人设备厂商，硬件兼容能力与集成成本是产品迭代的关键。CM8205 与 CM2001S 深度适配，同时板卡兼容 SONY FCB 系列以及支持 VISCA 协议的国产机芯，硬件选型自由度更高。整套方案把图像采集、信号转换、协议调度封装为成熟模块化单元，厂商无需投入大量资源开展底层驱动开发，缩短整机研发周期，降低软硬件联调试错成本。可支持 OEM/ODM 定制，覆盖市政雨污管网、化工管线、密闭箱涵等多元检测场景。在管网数字化运维浪潮下，这套成套视觉方案，让管道机器人实现看得清、控得稳、传得远，为城市地下管线安全筑牢技术屏障。
