先普及一个动态范围取值的概念，例如动态范围是120 dB的的话，也就是相机能识别的最亮部分和最暗部分的照度之比为1 000 000：1，即106 : 1。

106 : 1对应的值为120 dB，行业定义的宽动态比值公式：

dB = 20 log (最亮部分照度 [lx] / 最暗部分 [lx] )

换算成：

20log(1 000 000/1)=20 X 6=120dB

最近在对比IMX334与IMX678的差异的时候，发现IMX678的HDR上面有一项不同的技术，即clear HDR。

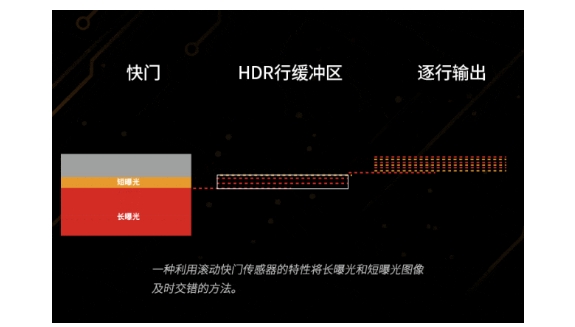

之前一直接触的HDR比较多的是DOL HDR（Digital-Overlap High Dynamic Range），能够利用滚动电子快门的特点，让曝光与读出交织进行从而实现“准同时”曝光。

图像传感器将先拍摄1张曝光时间较短的图像来匹配亮处，再拍摄1张曝光时间较长的图像来匹配暗处，并对它们进行重叠合成以实现HDR。

但是由于2张图像存在细微的时间差，因此，在拍摄高速运动的被摄体时，有时会发生运动部位出现轮廓模糊或颜色变化等伪影现象。     而且，DOL模式的HDR合成，一般在ISP 层面进行，所以会消耗主芯片的性能。     而Clear HDR原理是，图像传感器会同时拍摄用于匹配亮处的低增益图像和用于匹配暗处的高增益图像，然后再进行图像的重叠合成。

采用这种方法可同时获取2张图像，因此，即使是拍摄高速运动的被摄体，也能获得没有色差等伪影的图像。所以该功能非常适合交通监控及行车记录仪等需要拍摄高速移动被摄体的应用，尤其是过隧道的时候。

DOL HDR与clear HDR的差异：

1）DOL模式下，sensor分时采集两帧，一帧长曝光+一帧短曝光。

2）clear模式下，sensor同时采集两帧，一帧亮处低增益+一帧暗处高增益。

按照索尼的官方说法“要形成最终图像，需要通过相机对这些输出的图像进行合成。IMX585在启用Clear HDR功能时，可在内部进行合成。”

IMX678的datasheet有关starvis 2的介绍：

STARVIS 2 is a registered trademark or trademark of Sony Group Corporation or its affiliates. The STARVIS 2 is back-illuminated pixel technology used in CMOS image sensors for security camera applications. It features a sensitivity of 2000 mV or more per 1 µm2 (color product, when imaging with a 706 cd/m2 light source, F5.6 in 1 s accumulation equivalent). It also has a wide dynamic range (AD 12 bit)of more than 8 dB compared to STARVIS for the same pixel size in a single exposure, and achieves high picture quality in the visible light and near infrared light regions.

翻译一下，IMX678动态范围比IMX334高8 dB。

现在IMX334逐渐退市了，看IMX678结合ISP，发挥clear HDR的STARVIS 2级别图像传感器的优势。
