高清网络摄像机测试大纲

1.功能测试

1.1外观检查

摄像机机身或者CCD板上有相应的标志，标志能够反映产品名称和型号，以及制造企业、生产日期、输入电源要求和功耗等内容；

测试方法：采用目测法检测，产品上应有上述标志，且表面应色泽均匀、不应有气泡、龟裂、脱落和磨损现象，不应该有明显的凹痕、划伤、裂缝、变形和污渍；金属零部件不应有锈蚀；文字标识应清晰、完整；CCD板上接线端子定义清楚明白。

1.2输入电源要求

摄像机供电电压：AC24V（±10%）或DC12V（±15%）供电，部分智能家居摄像机供电电压：DC5V（±15%），网络摄像机可选配PoE供电。

测试方法：用可调电压电源给待测设备供电，调节电源到最大允许误差值，设备连续工作10min，查看设备是否一直工作正常。

1.3适用的IR-CUT，镜头类型

支持的IR-CUT规格型号

支持的镜头规格型号

测试方法：使用与摄像机sensor尺寸相同、分辨率匹配、接口匹配的IR-CUT,镜头，连通上电后，测试摄相机成像在全焦段内是否可以聚焦且清晰。

1.4外部接口

网络摄像机，CCD板上一般应具备如下接口：

测试方法:采用目测法。（各接口功能测试）

1.5音频输出

音频清晰，音量可控，没有明显的噪音。音频的编码方式。双向或者单向音频功能。

测试方法：通过客户端或浏览器连接至摄像机，打开音频对讲或播放功能进行对讲，通过摄像机输出音频至音箱或麦克，应能清晰收听相应语音。

1.6图像输出

在视频信号处于监看或录像状态时，静态图像视觉效果良好，清晰，色彩真实，层次丰富；移动图像边缘无明显的锯齿、拉毛现象。

测试方法：用待测摄像机拍摄20m左右间距、时速约50公里的汽车，观察画面的整体信息，观察静态画面和移动画面的质量是否符合要求。

1.7音视频采集和编码

摄像机根据需要可支持H.265、H.264、MPEG-4和M-JPEG等视频编码标准和G.711、G.721或G.729等音频编码标准。

测试方法：通过本地录像或者平台录像获取音视频流或录像，通过VLC等工具验证音视频编码类型。

1.8滤光片切换，夜视效果

手动或者根据外界光线变化自动切换滤光片以适应白天模式和夜间模式；

测试方法：在设置界面内手动切换摄像机黑白模式，或者通过遮挡镜头（含光传感器），观察摄像机画面是否有彩/色黑白转换，且配合听IRCUT是否有因切换而发出响声。观察分析摄像机夜视效果图片和视频。

1.9 外接IO报警功能

摄像机应具备向系统平台上传外接传感器报警功能。

测试方法：在web中配置I/O报警设置，依据配置闭合或者断开报警连接，查看web中的报警信息。

1.10抓图功能

具有手动、定时、报警触发图片抓拍功能，抓图图片保存于SD卡或本地设备中或支持FTP上传或email发送邮件。

测试方法：在web中通过点击按钮或者配置定时、报警触发配置抓取图片，在对应保存路径中查看抓取图片。

1.11 USB扩展SD卡存储或Wi-Fi功能

USB接口扩展Wi-Fi功能。

扩展SD卡，具有本地存储功能，支持SD卡热插拔，且SD卡中的录像或者图片可通过网络下载得到客户端机器；

测试方法：在摄像机正常工作状态下插上SD存储卡，在web界面或者客户端中查看存储卡信息，若SD卡存在，则开启摄像机本地抓图和录像功能，一段时间后下载图片和录像到本地存储；确认能下载后使用读卡器直接读取SD卡中数据，比对通过下载方式获取的数据和从SD中直接获取的数据是否一致，来确定数据是否存储在SD中。

测试SD卡的各种类型的录像方式，图片抓拍存储等。

测试USB接口扩展Wi-Fi功能。

1.12远程管理功能

可通过网络远程配置、升级、重启设备和恢复出厂设置功能。

测试方法：通过浏览器界面或客户端连接摄像机，点击相关按钮，观察设备响应状态，判断设备是否具备相关功能。

1.13 OSD字符叠加

具备OSD字符叠加功能，能够在画面上叠加通道名称以及地址位置信息。

测试方法：在web页面上添加通道名称以及地理位置信息后，对应信息能显示在画面上。

1.14自动光圈

摄像机可根据环境光线的强弱自动调整光圈大小，在恒定光照强度下图像不应有晃动或抖动现象，且光线骤然变化下的稳定时间不应大于5秒钟。

测试方法：在暗室环境下，调整光源强度，观察摄像机是否保持成像稳定，用手捂住镜头再松开，观察摄像机成像是不是能快速的稳定下来。

1.15语音对讲

具备语音输入/输出接口，能够实现摄像机到控制端语音对讲功能。

测试方法：通过浏览器界面或客户端连接摄像机，配置语音对讲后，能够实现摄像机和电脑间的语音对讲。

1.16 区域遮挡

可根据用户需求设置视频拍摄的遮挡区域，及该区域的大小、方位。

测试方法：在web界面上配置遮挡区域，则画面在选定区域内的图像应能被遮挡。

1.17背光补偿

摄像机在非常强的背景光线下或者逆光下，对观测目标可以拍出较佳视觉效果。

测试方法：在室外光线很强，室内光线比较暗的环境下，摄像机从室内捕捉正对摄像机、站在窗口人物的面部信息，如具有良好的背光补偿功能，则摄像机应能在背景画面不过曝的情况下辨清人脸特征。

1.18强光抑制

能自动分辨强光点，并对强光点附近区域进行亮度抑制或补偿，获得清晰的图像。

测试方法：在暗室内，打开一个较强的点光源，开启摄像机的强光抑制功能，如具备良好的强光抑制功能，则摄像机应能将光晕范围抑制很小的同时，辨清光源周围的细节。

1.19模拟视频制式

模拟视频应支持PAL制式，同时可支持NTSC制式。

测试方法：用BNC线将模拟视频接口和具备制式自适应监视器连接，观察监视器中模拟视频的制式；然后在web界面中切换制式，再次观察监视器中的制式显示信息，验证PAL制和NTSC制间是否可相互切换。

1.20网络功能和协议

摄像机可以支持HTTP，TCP，ARP，RTSP，RTP，UDP，RTCP，SMTP，FTP，DHCP，DNS，DDNS，VPN，PPPOE，IPv4/v6，SNMP，QOS，UPnP，NTP，P2P，e-Mai等网络功能和传输协议。

测试方法：支持的网络协议测试验证。

1.21ONVIF协议及其他第三方平台兼容

摄像机支持ONVIF协议或其他第三方的NVR,客户端及软件平台。

测试方法：使用ONVIF测试软件能否搜索，预览及管理摄像机。摄像机与第三方的NVR，管理软件等能否通过ONVIF协议或者私有协议对接，摄像机的各项功能能否在NVR等上控制实现。

1.22码流设置

在配置页面中可对码流通道进行分辨率、码率上限、帧率等配置。

测试方法：在web页面中对码流通道的分辨率、码率上限和帧率进行设置，通过抓取图片的方式验证分辨率，通过软件抓包分析码率上限和帧率。

1.23云台控制

球机云台菜单应支持手动8个方向的控制（上、下、左、右、左上、左下、右上、右下），且扩展RS485支持PELCO-D/E等协议。

测试方法：手动点击云台按钮，观察云台是否响应命令转动；将球机RS485扩展线与支持PELCO-D/E协议的枪机接口连接，在枪机点击云台控制按钮，观察球机是否响应枪机云台控制命令转动；或者通过RS485接口转接至PC机串口，通过串口程序接收RS485发送的编码分析是否符合PELCO相关协议。

1.24预置位与巡航

球机可进行预置位的设置和巡航设置。

测试方法：在web界面上设置预置位位，再转动到其它方向，逐一调用看是否生效；将预置位位加入巡航组，运行巡航命令，观察球机画面是否按照预定点位进行巡航。

1.25其他特殊云台控制功能

测试确认其他支持的云台控制功能。

2.性能测试

2.1图像网络延时

由前端采集图像开始，然后编码、传输（一般由段网线直连，延时极小，可忽略）到后端解码显示的时间间隔，网络延时应小于300ms。

测试方法：用电脑直连摄像机，电脑上运行着秒表计时软件，调整画面使得摄像机正对着电脑显示频，且实时画面能清晰地显示秒表度数，运行2min，用截图软件截图电脑图像，图像中摄像机画面中显示时间t减去电脑秒表软件显示的时间t0，即t-t0就是图像网络延时。

2.2 最大图像分辨率（限定条件：实时视频流25帧/秒）

在保证实时视频25帧/秒的条件下，摄像机能编码传输的最大图像分辨率。

测试方法：设置图像传输的帧率为25帧/秒，调整图像分辨率，通过抓图获取摄像机的最大图像分辨率。

2.3分辨力

摄像机分辨力：成像平面上1mm间距内人眼能分辨开的黑白相间的线条对数，单位是“线对/毫米”（lp/mm）。

2.3.1测试条件

a）测试标板

测试标板采用ISO反射式或者透射式分辨率测试标板，如ISO1223。

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试标板中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，且摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。

c）取景

被测摄像机的焦平面应与测试标板平行，摄像机距测试标板的距离应该在1-3m左右，调整摄像距离和镜头焦距，使测试图像充满屏幕，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。变焦镜头应分别在短焦段、中较短和长焦端进行测试。

2.3.2 测试方法

拍摄的测试标板影像可用打印机输出或者用监视器显示进行视觉评价，也可以使用软件读取（如：HYRES分析）。软件判断精度较高，而打印机输出判读精度较低，亦可通过监视器输出判读，测试的设备连接及原理示意图如图2-1所示。为了减少视觉评价误差，判读时应遵循下列原则：

监视器显示或者打印机输出的放大率不作限定；

从低空间频率向高空间频率的方向依次观察；

以可分辨的线数发生变化处（如：由5线变为4线、由9线变为8线、线条中间断开或模糊不清等）的截止空间频率作为摄像机分辨率。

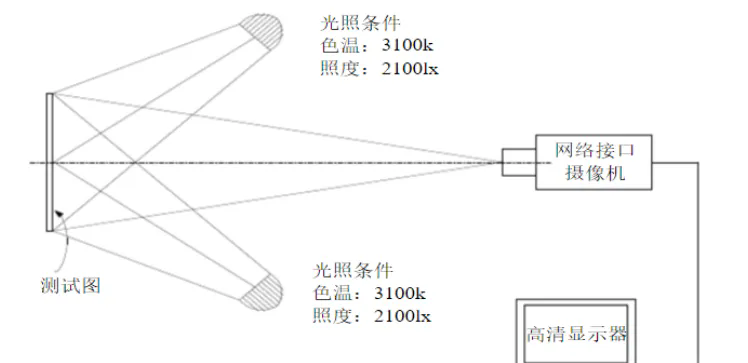

图2-1分辨力测试连接和方法示意图

2.4 锐度

锐度为拥有不同色调或颜色的两个区域之间界限的清晰程度。

2.4.1 测试条件

a）测试标板

测试标板采用ISO反射式或者透射式分辨率测试标板，上图中运用的是反射式测试标板，透射式分辨率测试标板应采用漫射光源从后面照明。

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试标板中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。

c）取景

被测摄像机的焦平面应与测试标板平行，摄像机距测试标板的距离应该在1-3m左右，调整摄像距离和镜头焦距，使测试图像充满屏幕，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。变焦镜头应分别在短焦段、中较短和长焦端进行测试。

2.4.2 测试方法

用Imatest软件的SFR分析摄像机抓拍的ISO12233测试卡的截取图，获取边界上升距离10-90%rise (“距离”用像素、mm或图象高度做单位)来衡量锐度值，即边界上，像素亮度由边界后方像素亮度的10%上升到90%的距离，数值越小锐度越大。

2.5 色彩还原度

色彩还原度是指经过摄像机拍摄并通过处理后的图像色彩与物体真实色彩的差异程度。

2.5.1 测试条件

a）测试标板

24色标准卡。

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。

c）取景

被测摄像机的焦平面应与测试标板平行，摄像机距测试标板的距离应该在1-3m左右，调整摄像距离和镜头焦距，保证色卡的画面占截取画面的比例不小于70%，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。

2.5.2 测定方法

使用Imatest的Color Checker分析摄像机抓拍的24色标准卡的图片，得出△C、△E、Sat值。

（△C=（a-a*）²+（b-b*）²）1/2

△E=（(L-L*)²+（a-a*）²+（b-b*）²）1/2

Sat=100%*（（a²+b²）1/2/（a*²+b*²）1/2）

其中L、a、b为经过摄像机处理后的值，L*、a*、b*为色卡的实际值。

2.6 对比度

对比度是衡量摄像机辨别环境中明暗区域最亮的白和最暗的黑之间不同亮度层级能力的测量。

2.6.1 测试条件

a）测试标板

反射式灰阶测试卡。

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。

c）取景

被测摄像机的焦平面应与灰阶测试卡平行，摄像机距测试标板的距离应该在1-3m左右，调整摄像距离和镜头焦距，使灰阶测试卡的水平方向画面与屏幕同长，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。

2.6.2 测定方法

使用Imatest的Step Chart分析摄像机抓拍的灰阶测试卡的图片，得出摄像机的灰度值。

2.7 最低照度

图2-2最低照度测试条件和方法示意图

2.7.1 测试条件

a）测试标板

TE-153、TE-170、TE-182

b）照明条件

采用标准灯光箱提供的光源对测试标板进行均匀照明，测试标板任一部位的照度均不得超出测试卡中心的区均照度的±10%。实验应该在黑色（低反射率）的环境进行，摄像机的方向应与光源的方向垂直，使得眩光的影响降低到最低程度。测试条件和方法如图2-3所示。

c）取景

被测摄像机的焦平面应与灰阶测试卡平行，光照强度的测试点选在测试图表的中央，摄像机距测试标板的距离应该在1-3m左右，调整摄像距离和镜头焦距，使测试图表充满整个画面，同时画面要清晰且无明显畸变。

d）摄像机设置

被测摄像机按其初始设定状态进行测试，当无初始设定时则按常用参数来设置。白平衡应按照照明光源的特性予以调整，优先使用自动白平衡模式，摄像机的码流和画面质量应该设置成最高。总曝光时间不超过200ms，以保证能够集成任何曝光类型和帧类型，如果使用了红外滤镜，在测量过程中应当使滤镜始终处于工作位置对测量过程中出现的所有色差情况进行记录。

2.7.2 测定方法

亮度：调整照度，当TE-153测试卡中的纯白色无法达到最高亮度条件下的50%时，则认为摄像机无法满足亮度要求，记下此时照度L1；

黑电平：调整亮度，当摄像机无法正确分辩出灰度阶梯时，则认为摄像机无法满足黑电平要求，记下此时照度L2；

信噪比：使用TE-182测试卡对亮度信号与噪点信号（亮度变化值的均方根）之比进行测量，此比率应当高于17db（50:1功率比）时，记下此时照度L3；

分辨率：在照度为2100lx时，采用TE-170（ISO12233分辨率卡）测量此刻的水平分辨率，调整照度，当水平水边率达到2100lx照度条件下的70%时，记下此刻的照度L4。

取L1、L2、L3、L4四个值得最小值，记做摄像机的最低照度。

*记录摄像机的最低照度时应标明测试使用镜头的F值(用来测试摄像机用的镜头F值)、测试环境的色温 (光源的色温，也就是光谱内容)、摄像机的IRE (视频振幅的IRE等级)、以及测试卡反射率 (目标的反射率和背景)。

2.8 低照度成像测试

在暗室条件下，通过控制环境照度（在照度比较低的范围内），测试摄像机的低照度成像质量，主要包括摄像机在低照下感光能力以及摄像机的成像噪点分布情况。

测试方法：在室内有可调节照度的光源暗室中，通过分析在不同照度环境下摄像机的成像效果，主观的评定摄像机的感光能力和成像噪点分布情况。

2.9实景成像测试

室外环境测试主要是通过实景测试来评估摄像机的实际成像效果，比如清晰度、色彩还原度、图像层次感、画面通透性、色彩的冷暖、夜晚成像效果等。

a）取景

1.室内多色卡通玩具

2.室外高大建筑物

3.室外绿色植物

4.小区或公司人和车流动量大的区域

b）测定方法

通过分析抓取图片或者录像，主观的评定摄像机在各个场景的成像效果，综合的评定摄像机的实际场景的成像效果。

3.环境适应性试验

3.1高温存储实验

温度60℃，待测摄像机断电状态下放置8H，8H后给测试摄像机通电，待设备恢复常温后，复测设备能否正常工作。

3.2高温实验

温度60℃，待测摄像机上电状态下工作8H，实验完毕恢复常温后，复测设备能否正常工作。

3.3低温存储实验

温度-20℃，待测摄像机断电状态下放置8H，8H后通电，待设备恢复常温后，复测设备能否正常工作。

3.4低温实验

温度-20℃，待测摄像机上电状态下工作8H，实验完毕恢复常温后，复测设备能否正常工作。

3.5恒定湿热实验

温度40℃、湿度90%-95%，待测摄像机上电状态下工作24H，实验完毕恢复常温、常湿后，复测设备能否正常工作。

3.6温度循环实验

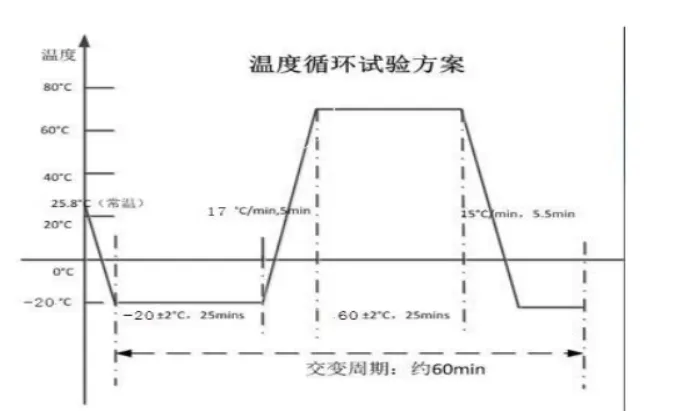

待测摄像机在60℃和-20℃两个值间循环工作，两个温度点上工作时间为25min，两个温度值间的变换时间约为5min，温度上升速度约17℃/min，下降速度约15℃/min；共循环24周期，并通过监视器或者通过录像存储观察摄像机的每个时间段的工作状态，其中一个周期示意图如下图所示：

实验完毕恢复常温后，复测设备能否正常工作。

3.7正弦振动实验

高清网络摄像机应符合GB/T15211—1994中5.4严酷等级2的规定。

3.8冲击实验

高清网络摄像机应符合GB/T15211—1994中5.3严酷等级1的规定。

4.安全性要求

4.1标志

高清网络摄像机的标志内容应符合GB16796—2009中5.3.1的规定。

4.2绝缘电阻

高清网络摄像机经相对湿度91%～95%，温度为40℃的受潮预处理后，电源插头或电源引入端与外壳裸露金属部件之间的绝缘电阻不小于1MΩ。

4.3抗电强度

高清网络摄像机的电源插头或电源引入端与外壳裸露金属部件之间，应能承受500V、50Hz交流电压的抗电强度试验，历时1min应无击穿和飞弧现象。

4.4防过热

摄像机在正常工作条件下应能安全工作，受热后不应起火，操作人员接触到可触及件时不应有烫伤的危险。

4.5防雷击

高清网络摄像机应符合GB16796—2009中5.5.3防雷击的规定。

5.电磁兼容性

5.1静电放电抗扰度

高清网络摄像机静电放电抗扰限值应符合GB/T17626.2中试验等级3的规定。试验期间，被测样品允许画质变差，但不应损坏、故障或发生状态改变，试验后设备应正常工作。

5.2射频电磁场辐射抗扰度

高清网络摄像机的射频电磁场辐射抗扰限值应符合GB/T17626.3中试验等级2的规定。试验期间，被测样品允许画质变差，但不应损坏、故障或发生状态改变，试验后设备应正常工作。

5.3电快速瞬变脉冲群抗扰度

高清网络摄像机的电快速瞬变脉冲群抗扰限值应符合GB/T17626.4中试验等级3规定，试验期间被测样品允许画质变差，但不应损坏、故障或发生状态改变，试验后设备应正常工作。
