一、机器视觉系统的组成

1.  照明光源在机器视觉系统中起着至关重要的作用，直接影响成像质量。光源种类主要包括LED光源、卤素灯和高频荧光灯等。LED光源因其高效、长寿命、稳定性好、响应速度快而被广泛使用。

 2.   镜头的作用是将被检测目标的图像投射到相机的传感器上，镜头的质量对图像的清晰度有直接影响。选择合适的镜头尺寸、接口和焦距，是系统设计中的关键。镜头一般使用C或CS接口，镜头和CCD尺寸的匹配直接影响成像效果。

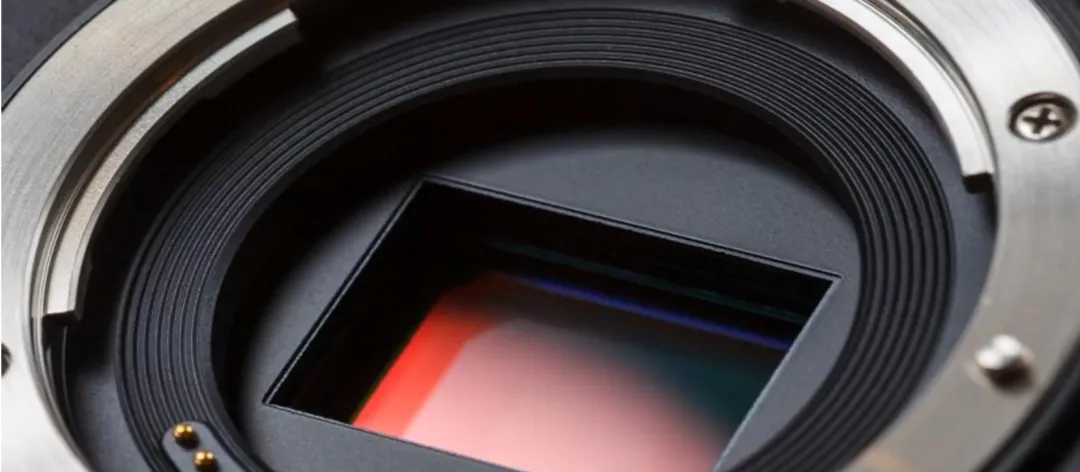

 3. 工业摄像机（相机）是获取图像信息的核心组件。与普通摄像机相比，工业相机具有高图像稳定性、长工作时间、高帧率、强抗干扰性等特点，主要分为CCD相机和CMOS相机。CCD相机以其高灵敏度广泛应用于运动物体成像，而CMOS相机则在高分辨率和高速应用场合应用越来越广泛。

4. 图像采集卡用于将摄像机采集到的模拟或数字信号转换为计算机可处理的信号格式。采集卡的性能决定了图像传输的效率和质量。

5. 图像处理系统对采集到的图像进行分析，通过算法识别、处理图像信号，提取目标特征信息，并根据分析结果控制外部设备动作。

6.  其他外部设备 包括机器人、机械手等执行设备，用于完成对目标物体的抓取、分类等动作，完成视觉系统的最终任务。

二、工业相机的分类与特点

工业相机的主要分类依据包括芯片类型、传感器结构、扫描方式、分辨率、输出信号、色彩和响应频率等。工业相机一般分为以下几类：

1. 按芯片类型：CCD相机和CMOS相机。

• CCD相机：光电转换效率高，成像稳定。其特点是以电荷为信号，依赖光电效应形成电荷包，在驱动脉冲下转移输出图像信号。CCD具有低功耗、耐用、成像质量高等优点。

• CMOS相机：集成度高、功耗低、成本低。CMOS相机将光敏元阵列、图像信号放大器等集成在同一芯片上，具有随机访问像素、传输速度快等优点，适用于高分辨率和高速检测场合。

2. 按传感器结构：线阵相机和面阵相机。

• 线阵相机：适合于大视野检测，如宽幅材料的表面检测。

• 面阵相机：适合于静态检测应用，成像范围覆盖整个图像区域。

3. 按扫描方式：隔行扫描和逐行扫描。

• 逐行扫描：逐行扫描工艺复杂，适合动态和高速检测。

• 隔行扫描：逐行扫描在工业检测应用中更常见，隔行扫描则主要用于普通的民用相机。

4. 按分辨率：普通分辨率相机和高分辨率相机。

• 高分辨率相机：适合对图像精度要求高的应用场合，如缺陷检测、尺寸测量。

5. 按色彩：单色（黑白）相机和彩色相机。

• 单色相机：适合对形状、对比度检测要求高的应用场合。

• 彩色相机：适用于颜色分析和识别，需实现彩色图像采集。

6. 按输出速度：普通速度相机和高速相机。

• 高速相机：适合抓拍高速运动的目标，应用于生产线检测。

7. 按响应频率范围：普通相机、红外相机和紫外相机。

• 红外相机：适用于对热图像的识别。

• 紫外相机：用于特定材料或目标的检测。

三、工业相机与普通相机的差异

1. 性能和可靠性：工业相机稳定性高、抗干扰能力强，适用于恶劣的工作环境。

2. 快门速度：工业相机具有短快门时间，可以抓拍高速运动的目标，而普通相机难以达到此效果。

3. 逐行扫描：工业相机多采用逐行扫描，生成无抖动的图像，而普通相机常为隔行扫描。

4. 帧率：工业相机帧率远高于普通相机，适合高速检测场合。

5. 图像质量：工业相机输出原始数据，更适合后续图像处理，而普通相机经过压缩处理，图像质量较差。

6. 价格：工业相机价格较高，但具备更多工业级功能，适合精密检测。

四、工业相机的选型指南

1. 应用需求：根据目标物体特性和应用需求选择CCD或CMOS相机。

2. 分辨率选择：根据检测精度需求选择分辨率，合理分配像素分辨率以确保系统的稳定性。

3. 与镜头的匹配：相机传感器尺寸需小于或等于镜头尺寸，同时接口类型（C或CS接口）也要匹配。

4. 帧数选择：对高速运动物体的检测需选择帧数高的工业相机，确保成像稳定。

五、镜头的选择与匹配

镜头是机器视觉系统的关键部件，其作用是实现光束的变换与调制。镜头的匹配包括接口类型和CCD尺寸匹配。

1. 接口匹配：C接口镜头可兼容C和CS接口的相机，而CS接口镜头则只能用于CS接口相机。

2. 镜头选择：选择合适焦距和光圈的镜头，确保图像清晰度；小尺寸镜头会出现周边黑影（KERARE现象）。

3. 镜头技术：为提高清晰度，镜头制造过程中使用了高精度曲面镜片组合，部分镜头采用非球面镜片以改善图像质量。

六、光源在机器视觉中的作用与分类

光源对图像的采集效果有直接影响，根据应用要求选用适合的光源类型是实现高质量成像的关键。光源种类包括LED、卤素灯、高频荧光灯等。

1. LED光源：广泛应用于机器视觉系统，具有可控的亮度和颜色、低能耗、长寿命、响应快等特点。

2. 光源类型：

• 环形光源：用于三维检测，可均匀分布光线。

•  背光源：适用于测量轮廓特征，常用于透明材料检测。

• 条形光源：适合大范围检测，如金属表面检查。

•  同轴光源：避免反射干扰，适合高反射物体检测。

• AOI光源：用于电路板检测，提高焊锡和三维信息的对比度。

• 球积分光源：适用于反射物表面检测，确保光照均匀性。

 光源选型：根据检测对象和环境条件选择适合的光源，例如照明亮度、距离、波长和角度，以区分被测物和背景，并突出图像中的特征区域。

七、光源选型与光照方式

光源选型与设置影响成像效果，根据材料和表面特性选择透射或反射照明。常见照明方式包括明视野（直射光）和暗视野（散射光），以提高物体与背景的对比度。图像处理中二值化技术依赖于光源的选择，通过实践经验对比选择最佳光源。
