相机都调麻了，黑角还是不走：视觉项目的坑，可能一开始就埋好了

机器在跑，产线在催，画面四个角却黑得很稳定。 工程师盯着屏幕调参数，越调越安静。 老板凑过来一句：“这不就是拍个图吗，怎么还没好？”

现场最怕这种问题。

看起来不大。 真跑起来，全是坑。

在机器视觉项目里，很多人一上来就问算法、问光源、问曝光、问焦距。

但有一个基础问题，常常被忽略：

相机和镜头的靶面尺寸，到底匹不匹配？

选错了，不只是图像质量受影响。 还可能直接出现黑角、视野不符、镜头浪费。

今天就把这个事讲透。

一、先别急着调参数，先搞懂什么是“靶面”

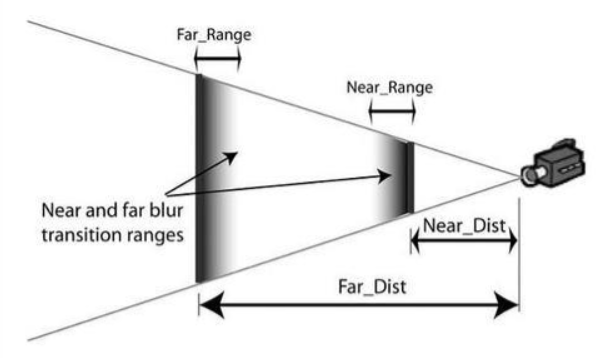

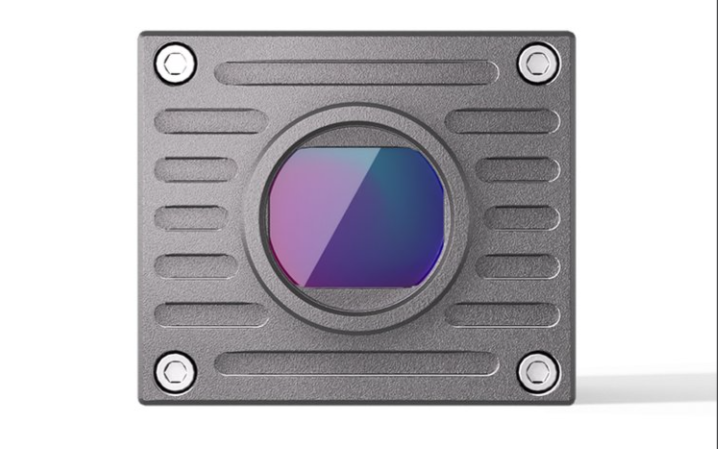

所谓“靶面”，说白了，就是相机里面那块图像传感器。

它负责感光成像。 也决定了相机能“接住”多大的画面。

我们平时说的“靶面尺寸”，指的就是这块传感器的物理大小。

它会影响两个关键东西：

第一，图像的成像范围。 第二，镜头到底该怎么选。

很多视觉项目现场，问题不是算法不努力，也不是工程师不加班。

而是从选型第一步，方向就偏了。

二、“1英寸”不是25.4mm，这个坑很多人踩过

看到工业相机参数时，大家经常会遇到这些说法：

1英寸、2/3英寸、1/2英寸、1/3英寸……

新手很容易下意识理解成：

“1英寸，那不就是25.4mm吗？”

不好意思。 在工业相机里，不是这么算的。

这里的“英寸”，来自老式摄像管时代的命名方式。 它更像是一种历史遗留下来的标准化叫法。

所以，标称尺寸不等于实际物理尺寸。

这也是为什么有些项目明明看着参数差不多，装上去之后，视野和预期完全不一样。

现场不会陪你慢慢试错。

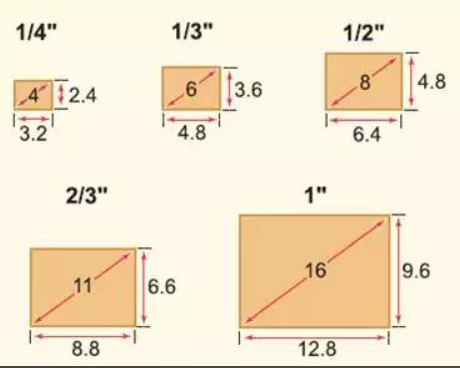

几个常见靶面规格，可以参考下面这张表：

除了对角线，靶面还有不同的长宽比。

比如 4:3、16:9。

长宽比不同，最终图像显示范围也会不同。 所以项目里不能只看“几分之几英寸”，还得看实际尺寸和成像需求。

三、镜头也有“靶面”，它决定能不能罩住相机

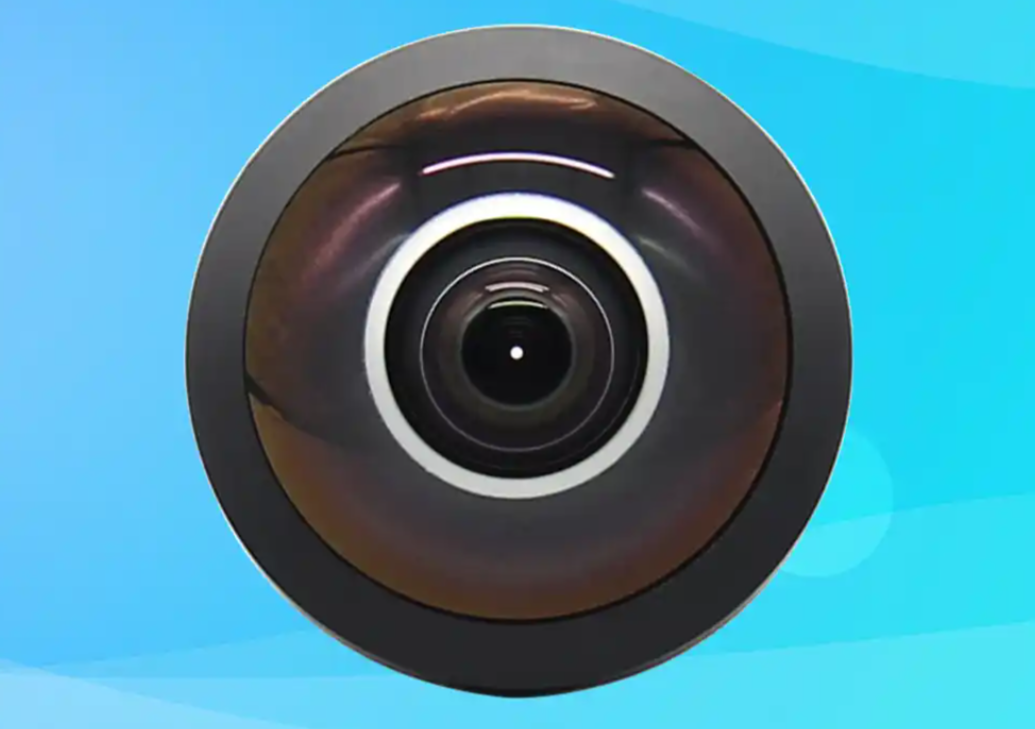

相机有靶面，镜头也有对应的靶面尺寸。

镜头的靶面尺寸，指的是这个镜头可以完整成像覆盖的最大传感器尺寸。

重点来了。

如果相机靶面比镜头支持的尺寸更大，会发生什么？

答案很直接：

黑角。

画面四个角会变暗。 严重时，角落区域直接看不见。 成像范围被硬生生卡住。

现场一看屏幕，大家第一反应可能是：

“曝光不对？” “光源不均？” “镜头没拧好？” “相机坏了？”

调了半天，最后发现根因不在算法，也不在参数。

而是镜头根本没罩住相机。

反过来，如果镜头靶面大于相机靶面，一般不会出黑角。

但也不是完全没代价。

因为相机只用了镜头中间的一部分成像区域。 镜头的成像资源被浪费了。

所以这件事有一个非常朴素、但很关键的原则：

镜头靶面尺寸 ≥ 相机靶面尺寸

记住这句话，很多视觉项目能少走一大截弯路。

四、选型别反着来：大多数项目建议先选相机，再配镜头

视觉项目最怕的不是难。

是你一开始就想歪了。

在大多数场景下，更推荐的顺序是：

先根据检测要求选相机，再根据相机靶面去配镜头。

比如你选了一台 1英寸靶面 的工业相机。

那镜头就要选择支持 1英寸或更大靶面 的型号。 例如支持 1.1英寸 或更大成像范围的镜头。

这样才能避免画面黑角。

但如果你拿一个 2/3英寸 的镜头，去配 1英寸 的相机，那问题就很明显了。

镜头罩不住。 图像自然不完整。

这时候你再去死磕曝光、增益、算法阈值，本质上都是在错误方向上努力。

五、预算有限没问题，怕的是“该省的不省，不该省的硬省”

项目预算有限，很正常。

如果你用的是 1/3英寸 或 1/2英寸 的相机，就不一定非要配一个大靶面镜头。

不仅浪费资源，还可能增加镜头体积。

但反过来，如果你已经上了大靶面相机，镜头就必须跟得上。

否则成像质量会受影响。

一句话：

镜头再好，靶面不匹配，效果也是白搭。

这就像你买了大号画布，却拿了个小号投影仪。 不是画布不行，也不是投影仪不亮。 是两者没配上。

六、同样25mm焦距，为什么换个相机视野就变了？

还有一个现场常见问题：

“我镜头焦距没变啊，为什么换了相机之后，视野变了？”

原因也和靶面有关。

相同焦距的镜头，用在不同靶面尺寸的相机上，成像视角是不一样的。

比如同样是 25mm焦距 的镜头：

用在 1英寸相机 上，视野会更宽。 用在 1/3英寸相机 上，视野就会变窄。

这种现象，也常被理解为“等效焦距”的变化。

所以，如果项目中替换了相机型号，不要只盯着接口能不能装上。

还要重新计算：

视野还够不够？ 焦距要不要换？ 检测区域会不会偏？ 边缘信息会不会丢？

很多现场翻车，不是设备不能用。

是换型之后，没有重新核算光学关系。

七、总结一句话：镜头罩得住相机，图像才完整

相机和镜头靶面匹配，不是一个可有可无的小细节。

它是视觉系统设计的第一步。

可以简单记成三句话：

· 相机靶面太大，镜头不够：容易黑角

· 镜头靶面太大，相机太小：资源浪费

· 靶面尺寸匹配刚刚好：效果更稳，成本更合理

更短一点就是：

镜头罩得住相机，图像才完整；相机配得起镜头，成本才合理。

当然，真实项目里，镜头选型不只看靶面。

还要考虑视场角、分辨率、畸变、光圈、接口等参数。

但靶面尺寸匹配，是起点。

起点错了，后面调得再认真，也可能是在绕远路。

视觉项目不是不会做。 很多时候，是一开始就把问题想简单了。

下一次现场黑角、视野不对、图像怎么调都别扭时，先别急着怀疑算法。

先问一句：

相机和镜头，真的匹配吗？
