工业相机并不需要一直采图。

在多数自动化检测项目中，真正有用的是产品到达检测位置时的那一帧。

采集时机不准确，即使相机一直运行，也可能出现图像模糊、带宽占用过高或处理压力过大的问题。

因此，工业相机通常采用两种拍照方式：

硬触发和软触发。

01 硬触发：由外部信号控制拍照

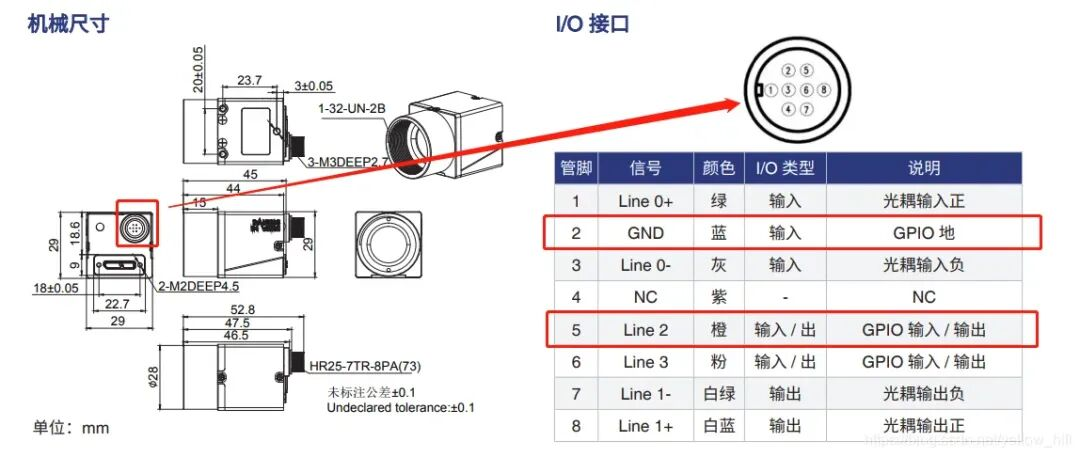

硬触发是通过传感器、PLC或其他设备，向相机发送电信号。

典型流程是：

产品到位 → 传感器输出信号 → 相机曝光 → 图像处理。

常见触发设置包括：

• 上升沿触发；

• 下降沿触发；

• 单帧采集；

• 连续触发采集。

硬触发的主要优势是响应直接、时间相对确定，不依赖上位机通讯过程。

因此，它更适合：

• 生产节拍固定；

• 产品位置明确；

• 对拍照时间要求较高；

• 需要相机与光源同步工作的产线。

需要注意的是，硬触发是否稳定，不只取决于相机。

传感器安装位置、触发信号质量、产品速度以及触发延迟，都可能影响最终拍摄位置。

02 软触发：由程序发送采集命令

软触发是由上位机程序通过相机SDK发送拍照命令。

流程通常是：

程序判断条件 → 发送触发指令 → 相机曝光 → 返回图像。

它的优势是控制灵活。

程序可以根据产品型号、检测流程或不同任务，决定相机何时采图。

软触发更适合：

• 检测逻辑较复杂；

• 产品型号较多；

• 采图时间不固定；

• 需要由软件统一控制的系统。

但软触发依赖计算机、操作系统和通讯链路。

当系统负载较高或通讯出现延迟时，实际拍照时间可能产生波动。

03 硬触发和软触发怎么选？

简单来说：

重视拍摄时机和稳定性，优先考虑硬触发。

重视程序控制和任务灵活性，可以考虑软触发。

04 为什么检测时不建议盲目连续采图？

连续采集模式会让相机按照设定帧率持续输出图像。

这种方式方便调试，也适合部分需要连续观察或连续处理的应用。

但在只需要检测产品到位瞬间的项目中，持续采图可能带来几个问题。

占用带宽和计算资源

相机会不断向计算机传输图像。

即使其中大部分图像不参与检测，也会占用接口带宽、内存和处理器资源。

增加无效图像

产品未到位、位置不正确或运动状态不稳定时采集的图像，通常没有检测价值。

程序还需要从大量图像中寻找有效帧，增加处理复杂度。

拍摄时机不一定准确

连续采集并不代表一定能在最佳位置拍到产品。

如果曝光时间、产品速度和采集帧率不匹配，仍可能出现位置偏差或运动模糊。

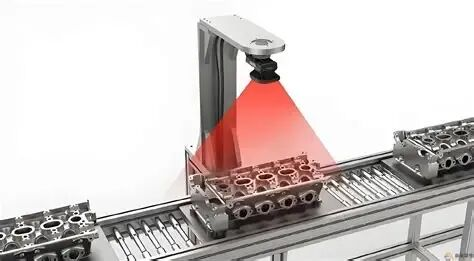

因此，对于固定工位检测，通常应根据产品到位信号采集关键帧，而不是依靠持续采图碰时机。

05 关键帧采集的核心价值

连续采集和触发采集的区别，不只是图像数量。

关键在于采集时机是否可控。

• 连续采集：相机持续输出图像，适合调试、观察及连续分析；

• 触发采集：只在设定条件满足时拍照，适合自动化检测。

工业视觉关注的通常不是拍了多少张，而是目标到位时，能否稳定获得一张清晰、位置一致的图像。

总结

硬触发、软触发和连续采集并没有绝对的好坏，需要根据项目需求选择。

• 硬触发：适合节拍固定、对时序和稳定性要求高的产线；

• 软触发：适合逻辑复杂、需要程序灵活控制的系统；

• 连续采集：适合调试、连续观察或确实需要逐帧处理的应用。

对于大多数固定工位检测项目，准确控制拍摄时机，通常比持续输出大量图像更重要。

工业相机不是拍得越多越好，而是要在正确的位置、正确的时间，拍到正确的图像。
