从半导体晶圆的微观缺陷筛查，到物流仓库的包裹快速分拣；从交通路口的车牌精准识别，到医疗设备的病理切片扫描 —— 工业相机这双精密的 “电子眼睛”，早已跳出自动化生产车间的边界，在各行各业的核心场景中默默值守。但面对参数表上密密麻麻的术语 —— 像素、帧率、曝光时间、感光芯片型号…… 不少刚接触的从业者都会感到困惑。其实，这些参数并非孤立的数字，而是决定相机能否适配应用场景的核心密码。掌握解读方法，就能快速找到适合需求的工业相机。

一、核心基础：先弄懂相机是怎么工作的

简单来说，工业相机的核心任务就两个字： “看”和“传” 。

➢“看”：通过图像传感器，将外界的光信号转换成电信号。

➢“传”：将转换后的数字图像数据，通过数据接口快速、稳定地传输到电脑中进行处理。

参数表上的所有指标，都是围绕这两个核心功能的性能和特性展开的。

二、成像基础：传感器与分辨率，决定 “看得多清”

1、传感器

工业相机的 “视网膜”，参数表中常见的 CMOS 和 CCD 两种类型，直接影响成像质量与适用场景。

   CCD

传统技术，成像质量好，噪声低，但功耗高、速度慢、成本高。

CMOS

现代主流技术，功耗低、速度快、集成度高、成本低。现在的工业相机绝大多数都是CMOS传感器，其性能已非常优秀。

2、快门类型

这是工业相机与普通相机的关键区别！

全局快门

传感器所有像素在同一时刻曝光。好比所有士兵同时开枪，能瞬间捕捉整个画面，拍摄运动物体无变形、无拖影。

卷帘快门

传感器逐行顺序曝光。好比扫描仪一样一行一行地扫描。拍摄高速运动物体会产生扭曲、变形（“果冻效应”）。

3、分辨率

决定“看得有多细”，但面阵相机与线阵相机的分辨率表述和核心作用存在明显区别，需针对性解读，其中线阵相机还需特别关注 TDI 类型的特殊性。

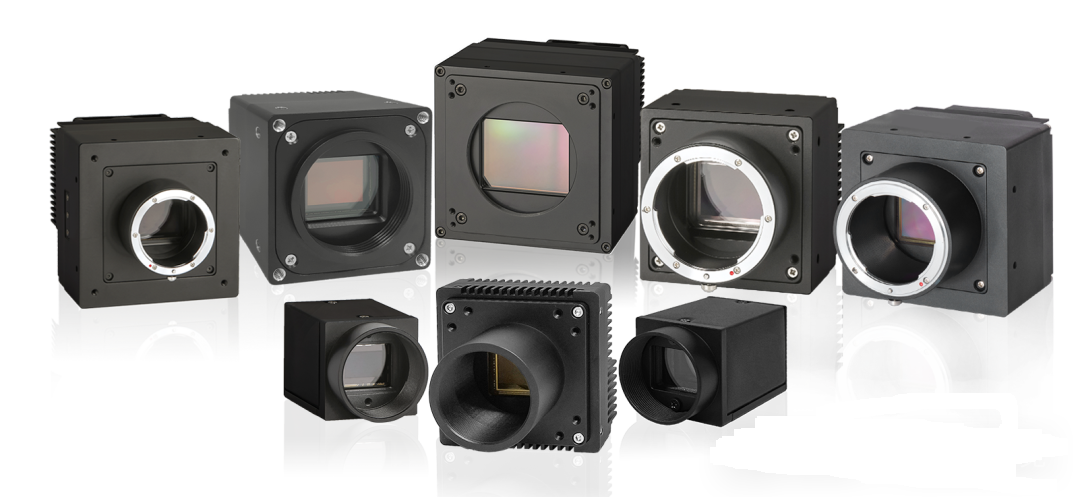

面阵相机

这是我们最常见的类型，传感器是一个二维矩阵。分辨率用 “宽 × 高” 表示，如 14192 x 10640，即约1.51亿像素。一次曝光即可得到一幅完整的二维图像，适用于大多数静态或低速场景的检测、定位和识别。

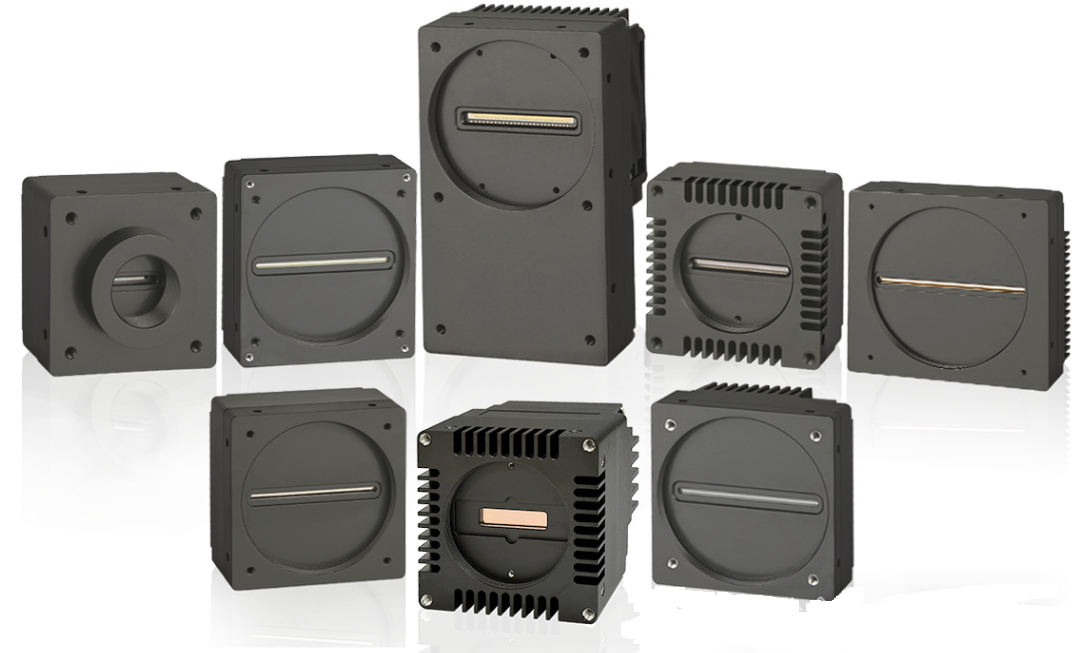

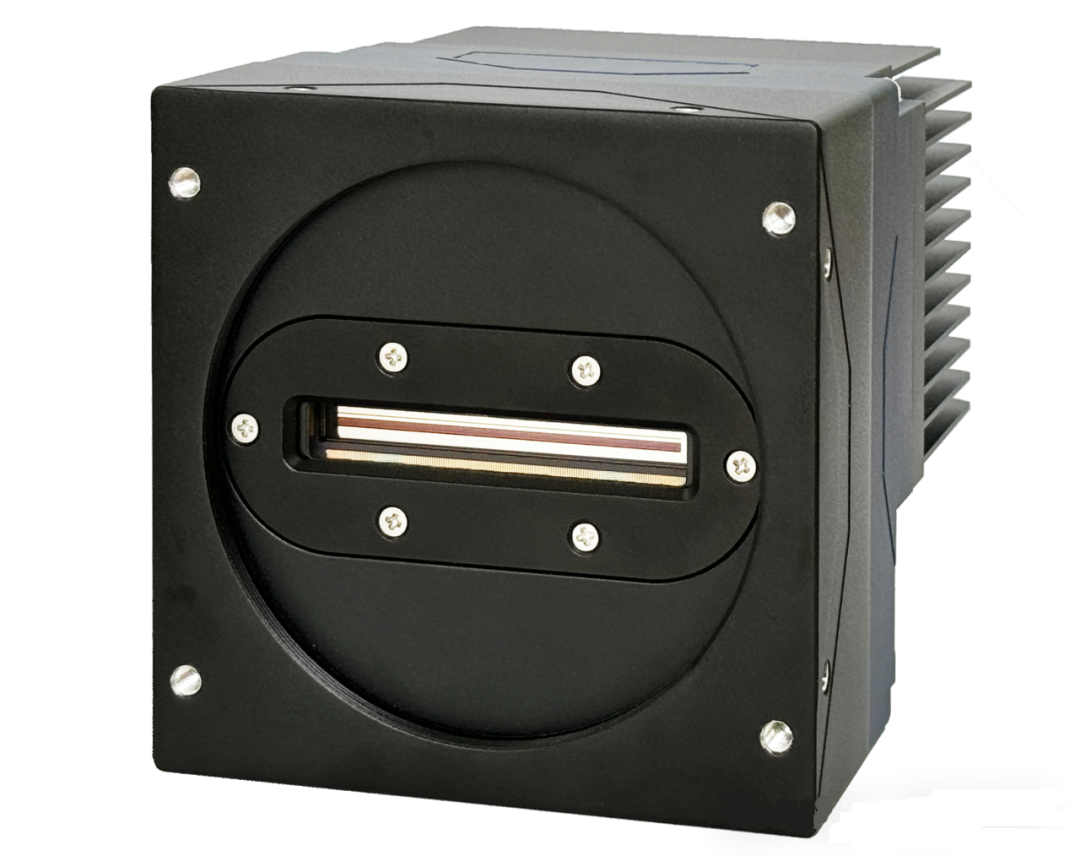

线阵相机

它的传感器只有一行像素。分辨率通常只用一个数字表示，如16384 x 1，即16k分辨率。它自身无法生成一幅图像，需要与被测物做相对运动，通过连续扫描一行行的数据，再由软件拼接成完整图像。主要用于检测连续运动的滚轧材料（如布匹、纸张、金属板材）或实现超高分辨率成像。

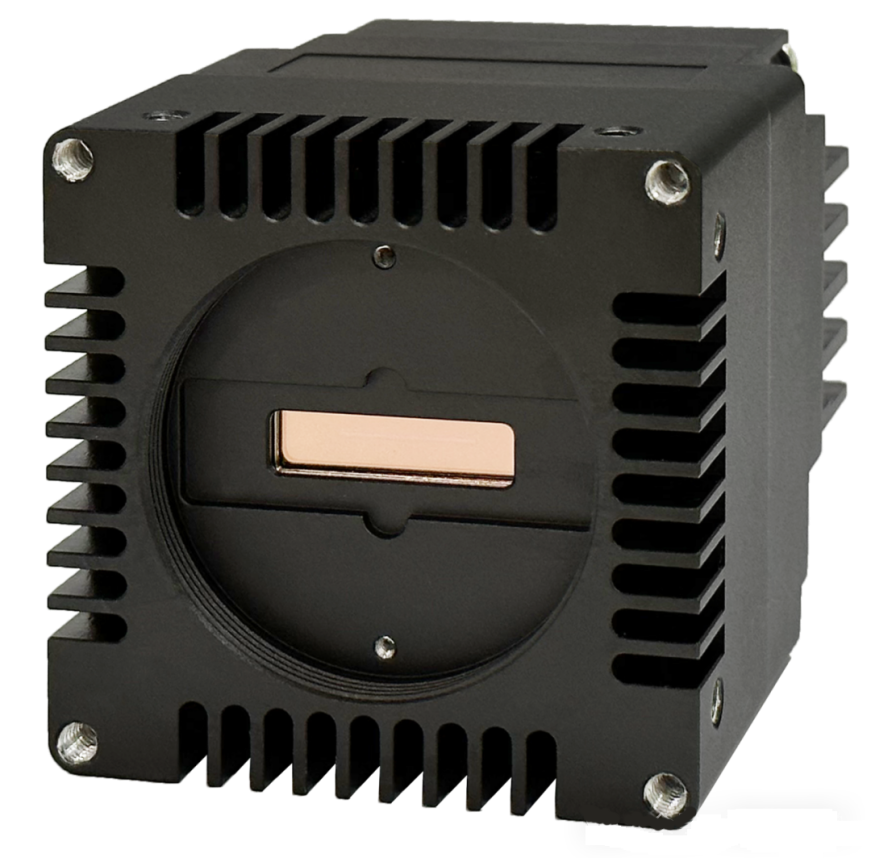

TDI相机

这是一种高级的线阵相机。分辨率表示为 “宽 × 级数” （如8192 × 256）。它通过多行传感器对同一物体进行多次曝光和电荷累加，极大地提升了灵敏度和信噪比，专用于高速、弱光的高端检测领域。

4、像元尺寸

像元即影像单元，是组成数字化影像的最小单元，它决定了每个像素点的感光面积。 通常，像元尺寸越大，感光性能越好，低光照下的画面噪点越少 ，但成本也越高。

三、性能核心：速度与曝光，掌控 “动态清晰度”

5、最大帧率/行频

帧率

面阵相机依靠帧率实现动态捕捉，单位为 fps（帧 / 秒），表示每秒拍摄的完整图像数量。如181fps，即相机每秒内最多可采集181帧图像。

行频

线阵相机则通过行频适配连续运动场景，单位为 kHz（千行 / 秒），代表每秒采集的线扫描图像行数。如80kHz，即相机每秒内最多可采集80000行图像数据。

6、曝光时间

传感器感光的时间长短，相当于“快门速度”，单位通常为微秒（μs）或毫秒（ms）。

➢短曝光能“冻结”高速运动的物体，减少拖影。

➢长曝光可增加进光量，改善暗环境下的成像效果。

➢部分相机还标注有 “自动曝光” 功能，能根据环境光强自动调节参数，适合光照条件多变的场景。

四、适配关键：接口与光谱，连接 “硬件与场景”

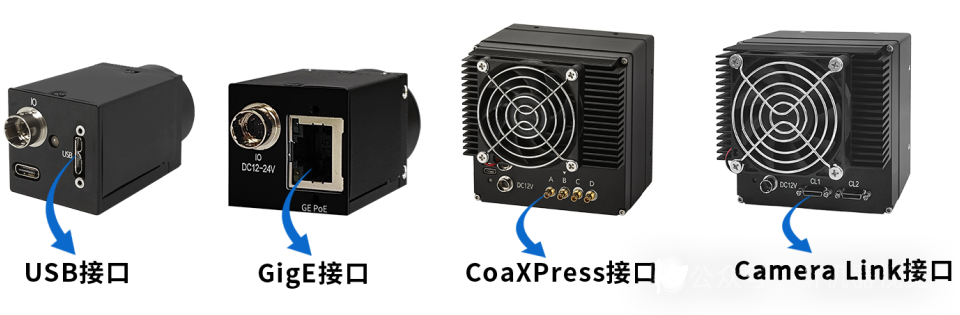

7、数据接口

决定了相机如何把数据传给电脑，直接影响传输速度和连接距离，常见类型各有侧重。

➢USB：普及率高，即插即用，速度较快（5Gbps以上），线缆长度一般不超过5米。

➢GigE：非常常见，使用网线，传输距离长（可达100米），速度较慢（1Gbps以下)，抗干扰强，支持多相机同步组网。

➢CoaXPress (CXP)：高端选择，速度极快，距离超长，且支持多通道聚合，同时兼具供电功能（PoCXP），能简化布线。

➢Camera Link：传统高速接口，逐渐被CoaXPress和USB3.0替代。

8、光谱响应

相机对不同波长光线的敏感程度，决定了其能否适配特殊检测需求。

普通彩色相机对可见光（400-700nm）敏感，适合外观颜色检测；黑白相机则能响应更宽的光谱范围，包括近红外光（700-1100nm），可用于检测物体内部缺陷或透过包装查看内容物。

部分相机还会标注 “紫外响应” 功能，能检测出普通光线下不可见的荧光缺陷。

五、其他实用参数

9、 信噪比  ：信号和噪声的比值。 这个值越高，代表画面越“干净”，噪点越少 ，图像质量越好。

10、动态范围  ：相机能同时捕捉最亮和最暗细节的能力，用dB表示，值越高越好 。高动态范围适合拍摄明暗对比强烈的场景（如逆光、焊接点），避免亮处过曝或暗处死黑。

11、镜头接口  ：常见的有C口、CS口、F口等。 务必确保相机接口与你的镜头接口匹配 。

12、尺寸/重量/功耗  ：涉及相机如何集成到设备中。

13、 工作温度 ：工业环境通常要求0°C ~ 50°C或更宽。

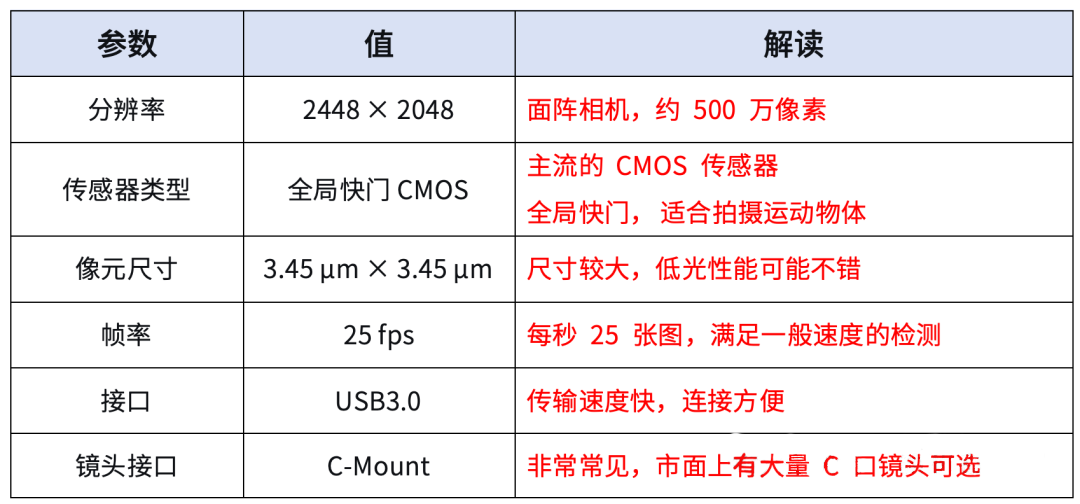

六、实战演练
