工业相机换了个镜头，接口能拧上，对焦也正常。

结果一出图：

中间好好的，四个角却是黑的。

这种情况在机器视觉项目里并不少见。

问题往往不是相机坏了，而是：

镜头和相机的传感器尺寸没有匹配好。

先看一下工业相机常见的 C-Mount 镜头：

能装上，不代表能“盖得住”

镜头安装到相机上，只说明：

接口匹配。

但镜头还需要满足另外一个条件：

镜头的成像圈，要能覆盖相机的传感器。

镜头拍出来的有效画面其实是一个“圆”，这个圆就是成像圈 Image Circle。

相机的传感器则是一个矩形。

只要这个圆能够完整包住传感器，画面就是完整的。Cognex 的官方说明同样指出，镜头的 image circle 必须至少覆盖对应的图像传感器，否则就会出现黑角。

上图很好理解：圆是镜头成像圈，里面的矩形是相机传感器。

镜头太小，就会出现这种画面

比如：

相机使用的是 2/3" 传感器

但你安装了一颗只适合更小传感器的镜头。

镜头产生的成像圈覆盖不了整个传感器，传感器四角接收不到有效图像，就会变成这样：

这就是比较典型的：

机械暗角 / Vignetting。

Cognex 给出的实际案例中，2/3" 传感器搭配成像圈更小的 M12/S-Mount 镜头，就会出现类似的四角变黑。

所以以后选镜头，不要只看：

C口能不能装。

还要看镜头参数里的：

最大支持靶面 / Sensor Format / Image Circle。

有时候不是全黑，只是四周比较暗

另外一种情况是：

四个角没有完全变黑，但明显比中间暗。

这不一定是严重的尺寸不匹配，也可能是镜头本身的边缘照度下降。

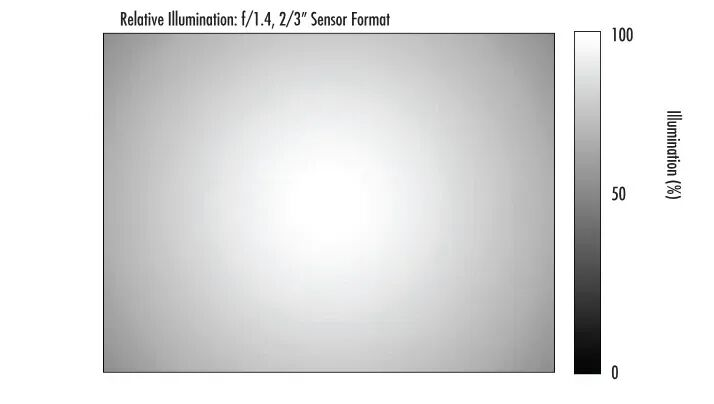

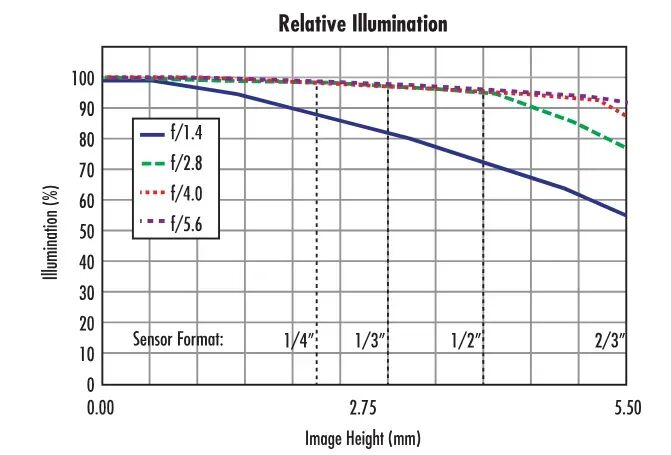

下面这张图就比较直观：

从镜头中心到边缘，相对亮度可能逐渐下降；不同光圈下，表现也会不同。Edmund Optics 的资料指出，传感器尺寸、光圈以及镜头设计都会影响边缘相对照度和渐晕表现。

所以你可能会发现：

中间很亮，越靠近四周越暗。

这和前面那种“成像圈根本盖不住”又不完全一样。

怎么避免？

其实很简单。

选镜头的时候，多看一个参数：

镜头最大支持靶面 ≥ 相机传感器靶面

例如：

相机是 2/3"

那么镜头至少要支持 **2/3"**。

如果相机是 1"

就不要拿只支持 2/3" 的镜头去配。

更稳妥一点，可以直接看镜头厂商给出的 Image Circle（成像圈直径） 和相机传感器的实际对角线尺寸。

现场遇到黑角，可以先查这4个地方

① 相机传感器多大？

先确认是 1/2"、2/3"、1" 还是更大。

② 镜头最大支持多大靶面？

不要只看焦距。

③ 有没有加转接环、滤镜或保护罩？

附件也可能挡住边缘光线。

④ 收一点光圈再看看。

如果只是边缘发暗有所改善，可能还涉及镜头渐晕和边缘照度，而不只是成像圈大小。

最后记住一句话

镜头能装上，只代表接口合适。

镜头能不能用好，还要看它的成像圈能不能覆盖传感器。

如果画面四角明显发黑：

第一件事先查“相机靶面”和“镜头支持靶面”。

很多时候，问题就在这里。
