产品介绍

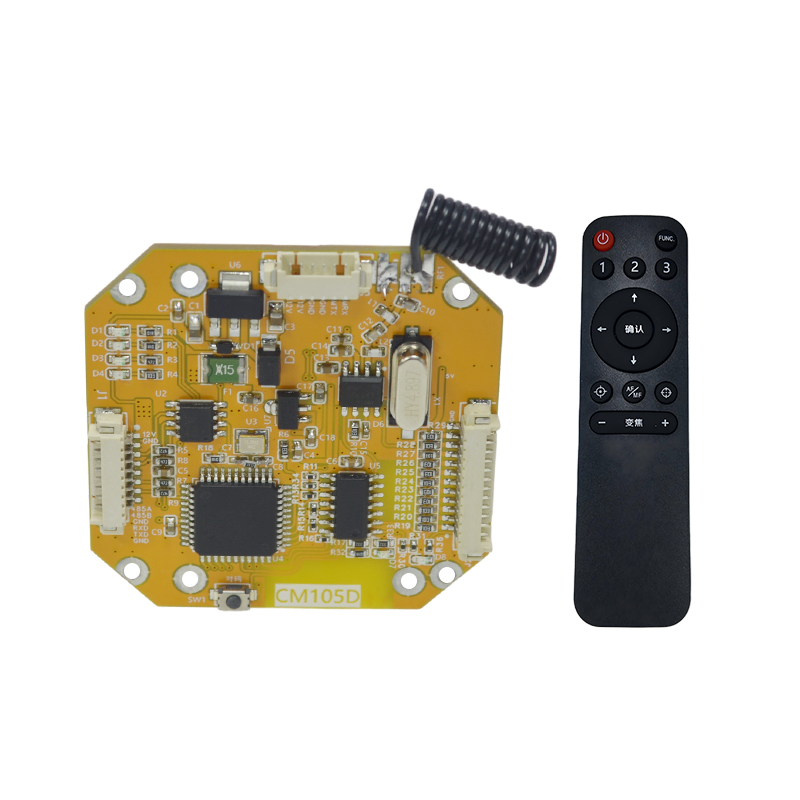

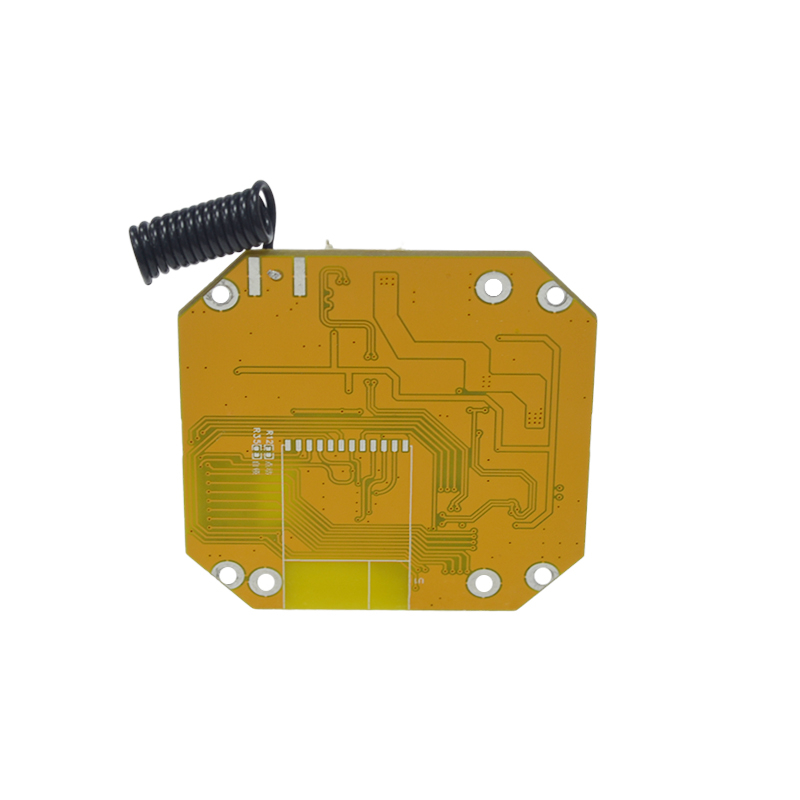

CM105D
1、尺寸大小:48mm*48mm。
2、定位孔:孔径2.1mm。
3、默认315MHZ接收,需要要2.4G接收需定制。
4、兼容CM200Z,CM2001X系列控制板。
5、接口定义图:
产品参数
表1 | 接口功能介绍表 | |
序号 | 接口名称 | 说明 |
1 | J1:电源+485接口 | 共 8 个针角,从上往下次为 1-8 号各引角定义见表 2 |
2 | J2:11键io口 | 共 12个针角,从上往下依次为 1-12 号各引角定义见表 3 |
3 | J3:电源+串口 | 共 6个针角,从左往右依次为 1-6 号各引角定义见表 4 |
4 | SW1:遥控器配对按钮 | 使用方法见表 5 |
