水利河道监控、野外电力巡检、边境瞭望、移动车载取证等专业远距离视觉项目，普遍存在一大行业痛点：高端长焦机芯原生成像性能优异，但配套信号传输、指令调控硬件适配性不足，多级转接造成画质损耗、变焦指令滞后、系统兼容性差，难以发挥设备全部潜力。传统分体式影像搭建方案，需要额外搭配协议转换器、信号中继板，拉高集成成本与故障概率。凯茉锐推出 CM2001UC 编码板搭配 CM8236 长焦机芯成套解决方案，将编码板的信号编解码、协议解析、多路传输功能作为整套系统核心驱动力，打通前端成像、信号处理、远程管控全链路，无需多余外设即可实现机芯性能满负荷释放，为户外全天候远程视觉监测提供一体化集成方案。

一、CM2001UC 编码板承担系统中枢，以编码算力释放机芯原生性能

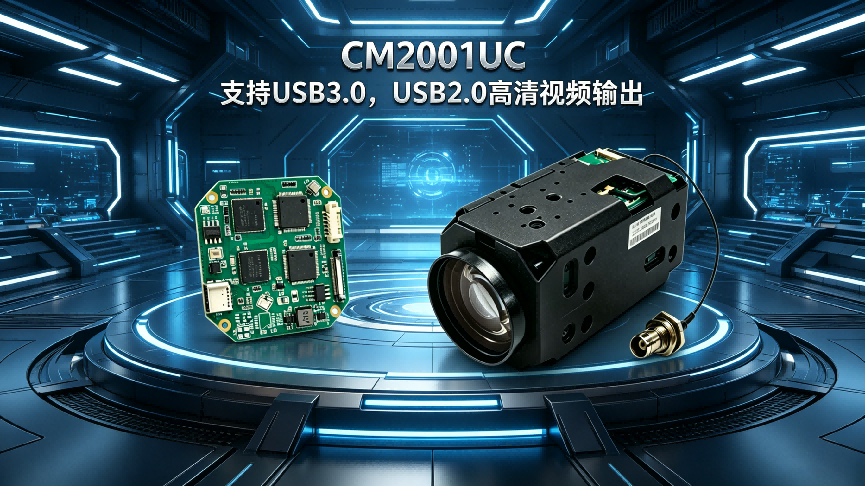

整套远距离监测设备的调度、传输上限由编码单元决定，CM2001UC 作为整套方案的驱动核心，依托自研编码处理架构，全方位承接 CM8236 机芯图像信号与控制指令。该编码板采用 45mm×45mm 紧凑型八角工业版型，标配 2.1mm 标准安装孔，体积轻薄，可嵌入一体化云台、无人机载舱体、便携监测箱等狭小设备内部，轻量化集成优势突出。 传输硬件搭载全功能 TYPE-C 接口，双模式兼容 USB3.0 与 USB2.0，原生输出 1080P@60Hz 无损视频流，直连接收 CM8236 机芯 LVDS 数字图像信号，跳过多级模数转换，杜绝画面模糊、色彩失真问题。板载专属 30P 相机对接座，原生适配 CM 系列机芯与索尼 FCB LVDS 机芯，通电自动识别机芯型号、焦距参数，省去人工调试与信号转接模块，大幅缩短项目落地周期。 控制编码模块兼容 VISCA、PELCO-P/D 主流工业控制协议，波特率覆盖 2400~115200 全档位可调，搭配 RS485、TTL 拓展串口与实体功能按键，远程实时下发变焦、曝光、白平衡、日夜切换指令，响应无延迟。三色状态指示灯分层显示主控运行、USB 传输、串口链路状态，野外无人值守场景可快速定位链路故障；独立 USB 数据通道可同时对接本地存储与云台控制器，图像采集、设备操控双通道并行互不干扰。

二、CM8236 长焦机芯依托编码驱动，实现全天候远距离高清采集

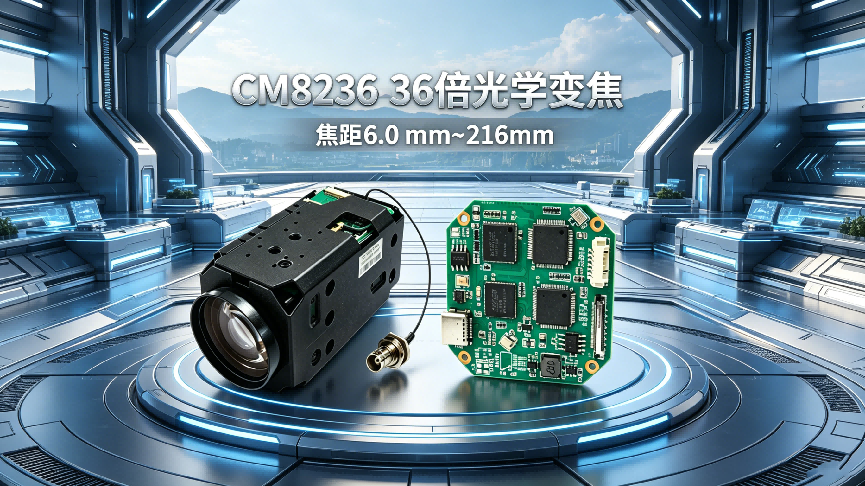

CM8236 是专业级超长变焦成像机芯，其 432 倍综合变倍、超低照度成像能力，必须依托 CM2001UC 编码板的信号调度功能才能完整发挥，解决传统方案 “长焦看得远，传输控不住” 的核心短板。 机芯搭载 1/1.9 英寸索尼 CMOS 图像传感器，230 万像素逐行扫描输出标准 1080P 画面，焦距覆盖 6.0mm 至 216mm，广角 61.2° 可覆盖大范围水域、山地，长焦 2° 可精准捕捉千米外细小目标，50dB 以上高信噪比抑制环境噪点。暗光工况实力突出，常规夜间 0.01Lux 清晰成像，开启 DSS 数字慢快门后最低照度可达 0.002Lux；宽动态、强光抑制、多级降噪、昼夜自动切换等图像算法，全部通过 CM2001UC 编码板下发参数实时生效，逆光水面、雾天山林、深夜野外等复杂环境画面层次分明。 机芯 LVDS 信号输出与编码板专用接口无缝匹配，机芯倍率、传感器温度、设备识别 ID 等运行数据实时经由编码板回传监控平台，便于长期户外设备运维。硬件支持 9V~15V 宽压供电，工作温度区间 - 30℃~70℃，与 CM2001UC 工业级宽温稳定特性完美契合，适配河道水库、山区杆塔、边境旷野等极端户外作业环境。

三、编码一体化架构破除兼容壁垒，实现成像与终端无缝联动

市面上多数长焦监测方案将机芯、控制器、传输单元拆分搭建，协议不互通、信号多级损耗、操控不同步等问题频发。本套方案以 CM2001UC 编码板的编解码、协议转换、多路分发功能为核心枢纽，实现机芯与后端监控终端深度融合。 编码板统一完成 LVDS 图像信号编码转译，集中解析机芯控制协议，所有图像调节、变焦转动指令统一中转分发，无需额外加装协议转换硬件。本地 USB 直连存储录像、RS485 远程云台旋转控制两类操作，均由编码板统一调度，变焦、画面调节同步无滞后。丰富拓展接口支持外接自定义功能按键、TTL 外设，可根据河道监测、车载移动巡检、固定瞭望台等不同场景灵活改造，一套硬件适配多类项目集成需求。

四、编码驱动成套方案深耕多行业，搭建全天候长效监测体系

依托 CM2001UC 编码主控的核心驱动能力与 CM8236 超长变焦成像优势，这套一体化影像方案可适配各类远距离户外监测场景。河道水库监测场景中，超长变焦搭配无损 USB 编码传输，远距离巡查水位、水面漂浮物、沿岸防护设施；电力杆塔巡检依靠超低照度成像与宽温硬件，昼夜识别线路破损、挂线异物；边防瞭望借助高速编码传输，不间断远距离全域监控；车载移动取证依托编码板小巧体积，集成长焦机芯实现移动途中高清抓拍取证。 整套方案摒弃多硬件拼接的复杂搭建模式，以编码板功能为核心驱动力，融合成像采集、信号编码、远程传输、设备管控四大功能，兼顾高清画质、即时操控、轻量化集成三大核心需求，为全行业远距离专业视觉监测提供稳定可靠、易集成、高性价比的成套影像解决方案。
