随着智能视觉设备向定制化、小型化、高集成化发展，云台、巡检机器人、高点观测设备对成像硬件与控制系统的协同能力提出严苛标准。单独采购一体化机芯仅能完成图像采集，缺少配套控制单元则无法实现云台调度、事件上报、平台对接等完整业务；自行搭配第三方板卡又极易出现协议不兼容、联动失效、调试周期长等问题。针对行业集成商普遍存在的硬件适配难题，凯茉锐推出海康 DS-2ZMN2009N(B) 一体化机芯搭配 HK-100M 编码控制板成套套件，实现图像采集、智能分析、信号管控、网络传输一体化闭环，覆盖交通、工业、园区、特种装备多类应用场景，为设备厂商提供一套标准化、高兼容、易落地的视觉硬件组合。

一、高清成像核心：DS-2ZMN2009N(B) 一体化机芯，全域昼夜高清采集

作为整套视觉系统的图像采集单元，DS-2ZMN2009N(B) 搭载 1/2.8 英寸逐行扫描 CMOS 传感器，400 万像素输出 2560×1440 原生超清画面，镜头规格 4.3mm~86mm，支持 20 倍光学变倍，水平视角覆盖 59° 广角至 4° 望远区间，广角切换至望远全程耗时约 4.1 秒，远距离目标细节清晰留存，适配大范围高点巡查、远距离目标识别场景。 低光成像能力依托分级照度设计，彩色模式 0.05Lux@F2.6，黑白模式低至 0.01Lux@F2.6，搭配 ICR 红外滤光片自动切换机制，昼夜成像无缝衔接；内置 120dB 超宽动态与 3D 数字降噪技术，叠加强光抑制、背光补偿智能图像增强功能，有效处理隧道、逆光厂房、夜间道路等高反差画面，消除高光过曝、暗处噪点等问题。视频编码同步支持 H.264、H.265 两种压缩格式，输出码率区间 32kbps~16Mbps，原生支持三码流同时输出，区分主码流取证、子码流预览、第三路智能分析，有效节省带宽与存储资源。 机芯搭载全套智能侦测算法，支持区域入侵、越界、进入区域、离开区域四类行为预警；电子快门调节范围 1/1~1/30000s，配备多档位白平衡、区域曝光、区域聚焦功能，适配日光、灯光、阴天等复杂光照环境。硬件结构紧凑，整机尺寸 42.7mm×48.5mm×67.7mm，静态功耗 2.5W、动态工作功耗 4.5W，工作温区 - 10℃~60℃，高湿环境稳定运行；36pin FFC 集成网口、RS232、RS485、音视频、报警全接口，RS232 适配海康协议、RS485 兼容 Pelco 协议，可直接嵌入各类球机、云台、智能巡检设备，作为标准化成像单元使用。

二、系统调度中枢：HK-100M 编码控制板，实现机芯全功能统筹管控

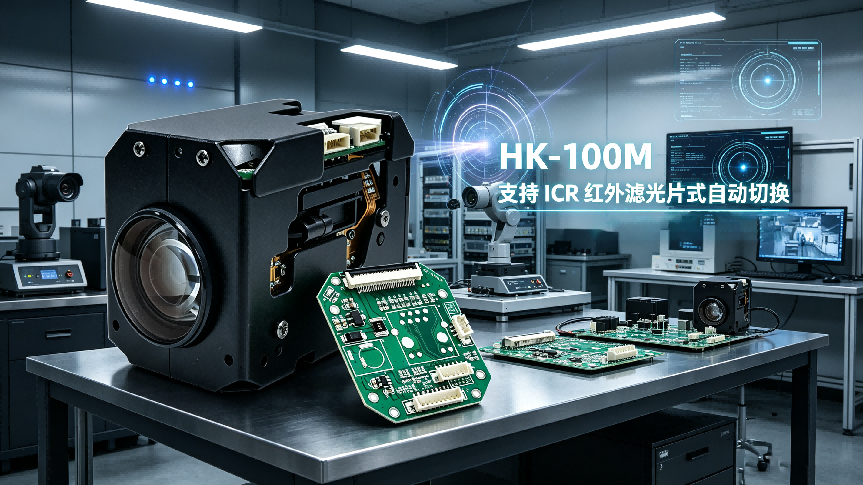

HK-100M 编码控制板作为整套套件的控制核心，与 DS-2ZMN2009N(B) 机芯硬件原生适配，承担视频编码转发、外设信号调度、云台指令下发、平台对接等核心工作，补齐机芯无独立控制单元的短板，形成 “成像 + 管控” 完整链路。 板卡可统一管控机芯变倍、聚焦、ICR 日夜切换、报警输入输出全部功能，通过 RS232、RS485 双通信通道下发云台旋转、预置位巡航、定时切换等操作指令，自带断电记忆功能，设备重启后自动恢复原有工作参数，无需重复调试。音频通道为 1 进 1 出设计，兼容 G.722.1、G.711-a law、AAC、PCM 等多种音频编码格式；同步配备 1 路报警输入、1 路报警输出，实时监测硬盘故障、网络断开、IP 冲突、非法访问等设备异常并及时推送告警。 网络层面支持 IPv4/IPv6 双协议栈，兼容 HTTP、RTSP、GB/T28181、ISAPI、海康 SDK 等主流对接协议，可直连萤石云及第三方综合管理平台，单设备最多同时预览 6 路视频画面；权限管理支持 32 个分级用户，划分管理员、操作员、普通用户三级权限，搭配 HTTPS 加密、IEEE 802.1x 网络访问控制，保障行业监控数据传输安全。板卡轻量化设计，可与机芯紧凑集成，简化整机布线结构，缩短设备组装与二次开发周期，降低集成厂商研发成本。

三、成套配套一体化方案，化解行业硬件集成各类痛点

传统设备研发模式下，机芯、控制板分开采购会出现接口不匹配、通信协议冲突、智能事件联动失效等多重问题，凯茉锐 DS-2ZMN2009N(B)+HK-100M 成套套件采用 36pin FFC 标准直连接口，无需额外转接配件，减少信号损耗与故障点位。机芯光学变倍、智能侦测、报警信号可经由控制板实时编码上传平台，云台控制指令双向传输无卡顿，整套硬件兼顾小型化与拓展能力，低功耗特性适配车载、便携式观测设备；丰富标准化网络协议可直接对接政务、交通、工业现有监控平台，无需大规模二次开发。 对比零散采购组装模式，成套硬件简化选型、接线、整机调试全流程，集成商无需单独调试通信联动逻辑，大幅缩短新品上市周期；原厂统一软硬件调校，设备在高低温、高湿工业环境持续稳定运行，降低后期运维故障概率，兼顾产品性能、项目成本与交付效率。

四、全行业场景落地应用，赋能多领域智能视觉升级

凯茉锐这套机芯加控制板成套硬件适配多元行业场景，搭载于道路高点云台、高速监控球机时，20 倍光学变倍实现远距离车牌抓拍，120dB 宽动态抵御夜间车灯逆光，依托 GB/T28181 国标协议无缝接入交管平台；集成轨道巡检机器人、户外电站云台球机，超低照度成像适配配电室、地下廊道无光环境，智能侦测及时预警人员闯入高危设备区域，宽温机身适配光伏、风电野外场站；部署于城市高点安防、大型产业园区、景区巡航设备，可完成大范围全域巡查，小巧机身便于批量布控，低功耗运行减少长期供电开销；同时适配车载移动云台、便携观测特种装备，紧凑体积节省设备内部安装空间，RS485 接口兼容各类云台控制器，开放 API 与 SDK 接口支持特种行业深度定制开发。依托海康原厂成像硬件与凯茉锐成套整合优势，整套方案凭借超清成像、原生智能侦测、稳定系统调度、全平台兼容四大核心优势，为行业集成商提供标准化高可靠视觉硬件解决方案，持续助力各领域视频监控系统智能化升级。
