机器在跑，产线在催，画面却先“闹脾气”了。

亮的地方亮到发白，暗的地方藏进阴影，缺陷特征怎么看都不顺眼。

工程师盯着参数调了半天，真正该先问的，可能不是“算法还能不能再调”，而是——这束光，到底打对了吗？

这就是机器视觉项目里一个很典型、也很容易被低估的问题。

相机负责“看”，算法负责“判断”。

但在它们之前，光源决定了：

你到底给相机看到了什么。

光没打好，曝光过度、阴影、光照不均接连出现，图像信息可能直接丢掉。

后面算法再努力，也只能在一张先天条件不理想的图上继续干活。

反过来，光源选得合适，目标特征更清楚、对比度更好，后续算法处理也会更高效，整个系统自然更容易做得稳定。

所以，视觉项目最怕的不是难，而是方向错了。

01｜画面不对，先别急着和算法死磕

机器视觉检测，本质上先要拿到一张“能用的图”。

而图像质量好不好，光源是关键变量之一。

不同光源以不同方式照到物体表面，会形成完全不同的光影效果。

最后影响的，是目标的可见度、边缘、对比度，以及细节能不能被相机稳定地“看见”。

现场常见的坑，基本绕不开这三类。

第一，曝光过度。

光太强，画面亮得发白，细节直接被吃掉。

你想检测的特征还没进算法，可能已经在成像阶段丢了。

第二，阴影干扰。

照射角度不合适，物体表面或边缘出现阴影，边缘检测就可能被带偏。

第三，光照不均。

同一个画面，这边亮、那边暗。

不同区域的亮度差异一大，图像特征就更难稳定选择。

所以，光源不是“把东西照亮就行”。

真正的目标，是：

把该看的特征突出出来，把不该来的干扰压下去。

02｜10种常见光源，别看都在发光，脾气完全不一样

光源选型最容易踩的坑，就是觉得：

“反正都是LED，差不多。”

真到项目里跑起来，就会发现——

差得可不少。

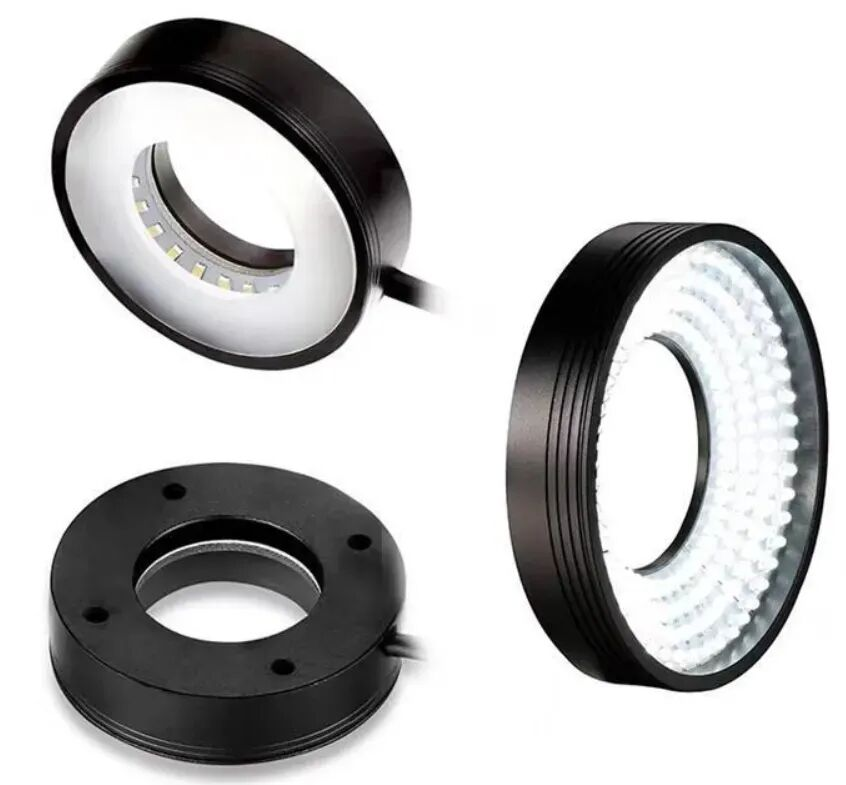

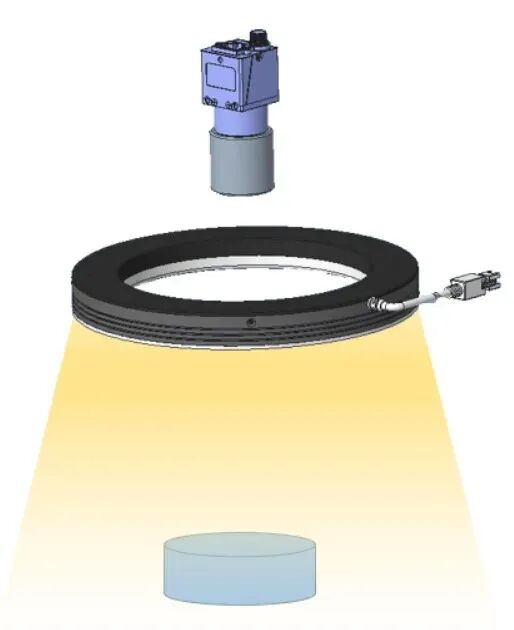

1. 环形光源：围着目标打光，角度不同，效果也不同

环形光源把LED灯珠排成一圈，让光线沿环形方向照向物体，适合突出物体的三维信息。

其中又常见两种思路。

高角度环光：光束与垂直方向的夹角小于45度，更适合检测外轮廓，比如键盘按键外轮廓。

低角度环光：光束与垂直方向的夹角大于45度，更适合突出表面划痕、微小凹凸以及相关字符特征。

此外，还有环形无影光源。

它的特点是照明更均匀，对反光较强的物体更友好，可以减少反射光带来的干扰。

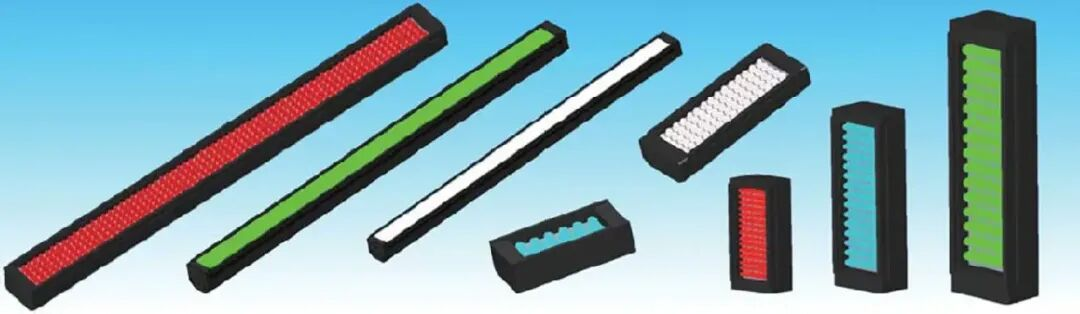

2. 条形光源：角度灵活，专门从侧面“找特征”

条形光源把LED灯珠排成长条形，可以从侧面或多个侧面照射目标，突出边缘特征。

它常用于金属表面检测、字符读取、LCD面板检测等场景。

它的一大优势就是自由度高：

照射角度、安装距离，都可以根据检测需求灵活调整。

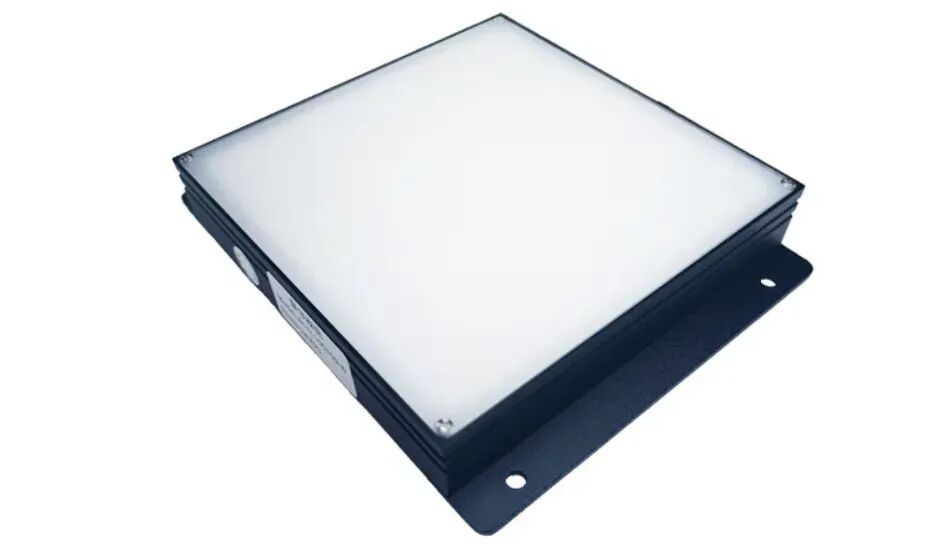

3. 底部背光源：不和表面细节纠缠，直接把轮廓打出来

底部背光源把LED灯珠排成一片光面，通常放在物体底部，适合大面积照射。

它的优势很直接：

增强物体的轮廓和尺寸信息。

因此，透明物体检测、金属零件尺寸检测，以及塑料膜边缘接缝检查，都可以用到这类光源。

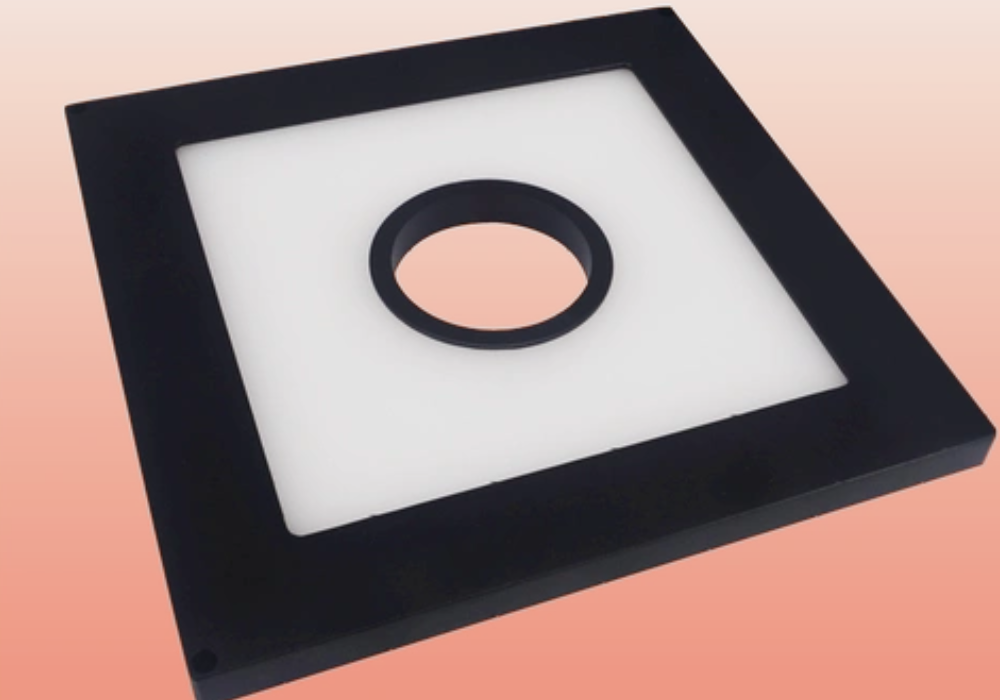

4. 中孔背光源：中间开个孔，让相机从这里“看”

中孔背光源可以理解为底部背光源的一种变形设计，中间留有开孔。

光源位于物体正上方，相机通过中间的孔拍摄图像。

这样的结构可以更精确地获取物体表面的反射信息，适用于高精度的表面质量检测。

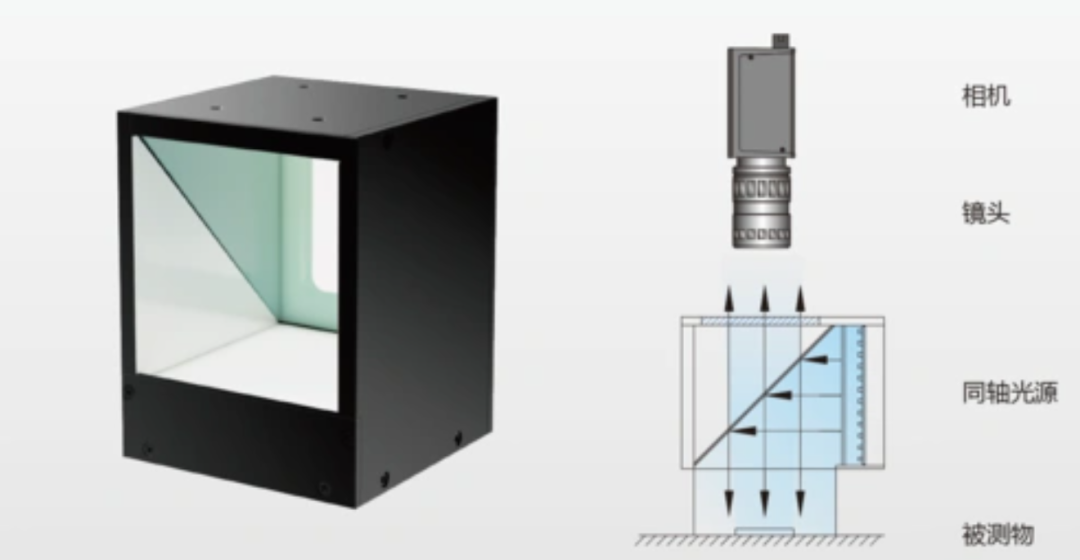

5. 同轴光源：让照明方向和相机视线“走一条轴”

同轴光源从侧面发光，光线经过半透半反镜后，与相机镜头轴线重合。

这样做的好处，是能够提供更均匀、更明亮的照明，尤其适合光洁表面的质量检测。

实际应用中，同轴光源还可以与中孔背光源配合，用来消除中孔区域的阴影，增强图像细节。

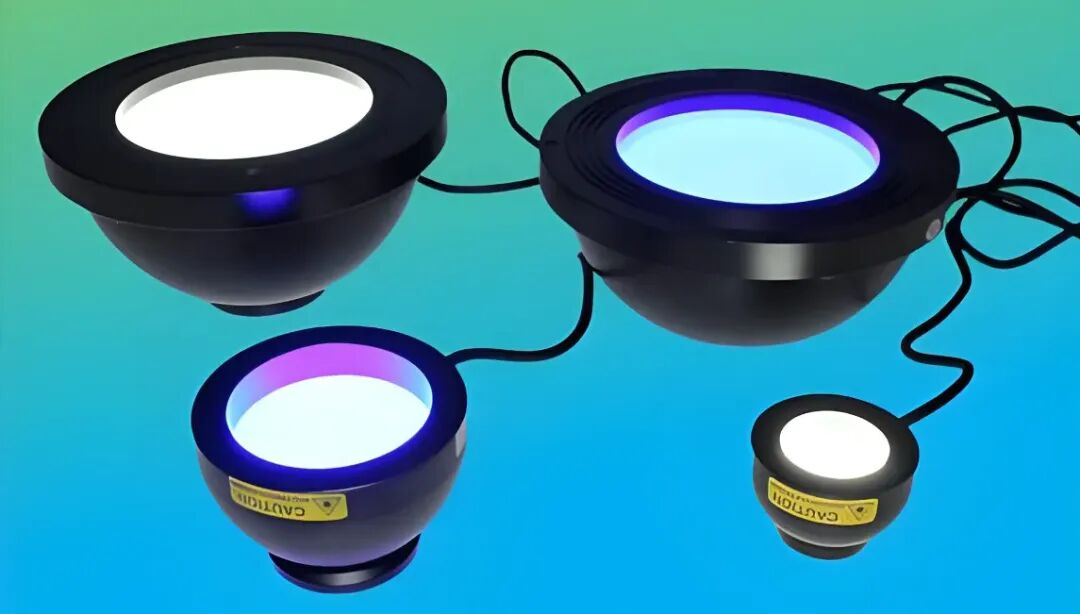

6. 球积分光源（碗光）：碰上强反光表面，均匀照明就很关键

球积分光源利用底部LED灯珠和半球形反射涂层进行漫反射照明。

它最大的特点就是：

光照非常均匀。

对于反光较强的金属、玻璃等物体，这种照明方式很有价值。

常见应用包括仪表盘刻度、金属罐喷码检测等。

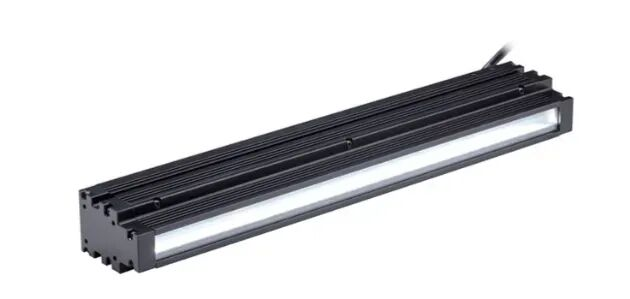

7. 线光源：线阵相机的常见搭档

线光源由高亮LED组成，经过导光柱聚光后，形成一条高亮光带。

它通常与线阵相机配合，适合做表面缺陷检测。

例如液晶屏表面瑕疵、玻璃划痕、布匹纺织瑕疵等，都属于它常见的应用方向。

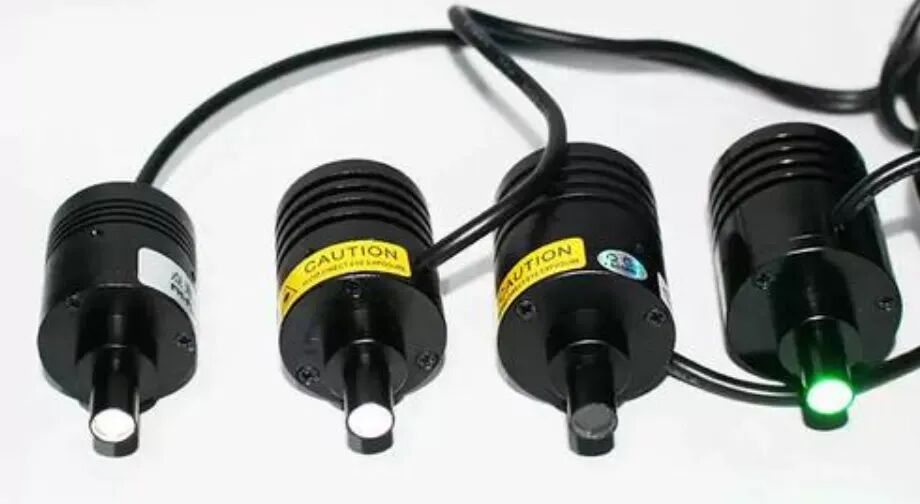

8. 点光源：范围不大，但聚光够狠

点光源由小型高亮LED组成，通常与远心镜头配合使用，实现小范围、高亮度照明。

它的聚光效果突出，适用于玻璃表面划痕检测、液晶玻璃底基校正等场景。

9. 红外光源：表面干扰大时，换个“看法”

红外光源适用于夜视场合以及温度变化检测。

由于红外光源具有较强的穿透性，可以透过产品表面，减少表面光照带来的干扰。

它广泛应用于热封检测、热熔胶检测等领域。

10. 紫外光源：有些特征，普通光下不明显，紫外一照就不一样

紫外光源可以激发荧光效果。

许多荧光粉在紫外光照射下会出现明显的颜色变化，因此紫外光源在纸币检测、光刻曝光等领域有重要应用。

看到这里会发现，光源选型不是“哪个亮用哪个”。

不同的光，本质上是在用不同方式把目标特征从背景和干扰里“拎出来”。

03｜光源到底怎么选？别先问型号，先问这4件事

知道了光源类型，下一步才是项目现场真正头疼的部分：

到底选哪个？

别急着一上来就盯着亮度和安装位置。

先把下面4个问题问清楚。

第一，看材质和表面特性。

金属、玻璃、塑料，对光的反射特性不同。

尤其遇到反光表面，如果照明方式不合适，现场很容易出现反射干扰。

所以第一步，是先搞清楚被测物“怎么反光”。

第二，看检测目标的尺寸和复杂程度。

大面积目标和精细小目标，对光源的需求显然不同。

物体有多大？

表面特征是什么？

检测精度要求如何？

这些都会影响光源选择。

第三，看照明角度和反射效果。

很多时候，光源类型没错，角度错了，效果照样不对。

不同照射角度，会改变表面特征的呈现方式。

因此，要结合物体几何形状和缺陷类型来确定照明角度。

第四，看应用场景有没有特殊要求。

比如，面对反光较强的物体，可以考虑环形无影光源。

如果要检测液晶面板表面瑕疵，条形光源可能更合适。

这也是为什么视觉项目现场不会陪你慢慢“盲调”。

先搞清楚材质、目标、角度和场景，再谈光源选型，效率会高得多。

04｜真正稳定的视觉系统，往往从“把光打对”开始

机器视觉里，光源不是附件，更不是项目最后随手补上的一环。

它直接影响图像质量，也会进一步影响后续检测结果。

曝光过度，细节会丢。

阴影不对，边缘可能出错。

光照不均，特征就难稳定。

而当光源与被测物的材质、尺寸、表面特征、检测目标和照明角度匹配起来，图像会更清晰，特征会更明确。

后续算法也更容易高效工作，系统稳定性自然更有保障。
