在工业视觉检测中，80% 的图像质量问题都与光源相关 —— 明明相机和算法没问题，却因光源明暗不均、反光严重，导致缺陷 “看不见” 或 “判不准”。更让人头疼的是，很多人遇到光源问题时盲目调试，要么换遍设备仍无效，要么暂时解决后很快复发。

本文针对机器视觉光源最常见的 6 类问题（明暗不均、反光、透明件检测失效等），从 “常见原因” 到 “分步解决方案”，结合电子、汽车、食品等行业案例，教你精准排查并彻底解决，最后附上稳定性测试方法，确保长期可靠运行。

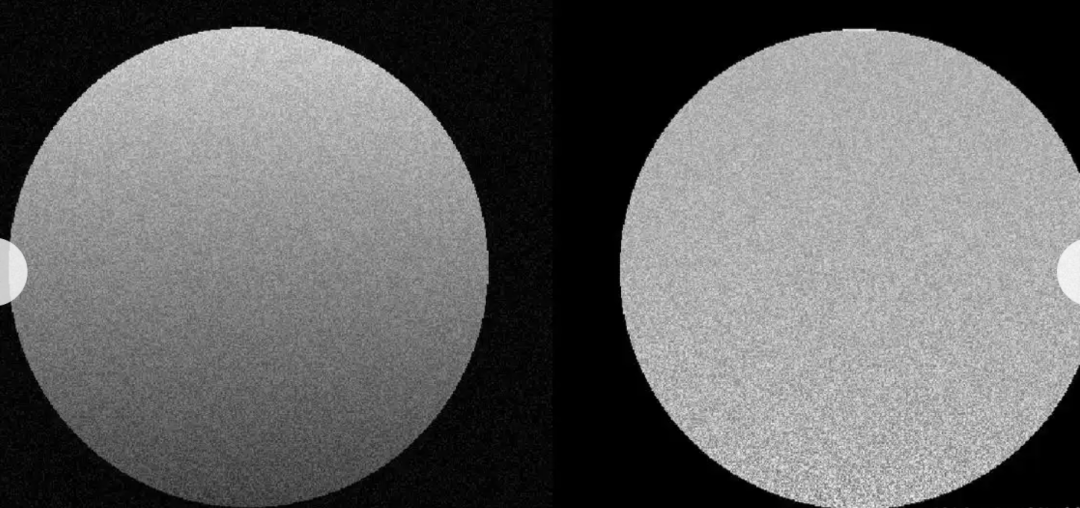

一、问题 1：图像明暗不均（部分亮、部分暗）—— 连缺陷位置都找不准

在 PCB 板焊盘检测、食品包装印刷检测中，图像若出现 “一半亮、一半暗”，会导致亮区缺陷被掩盖、暗区细节丢失，算法根本无法精准定位缺陷。

1. 3 个常见原因（按排查优先级排序）

核心原因 1：光源安装倾斜，未对准检测中心

很多人安装光源时凭肉眼判断 “大概对准了”，实则光源中心与相机视野中心偏移超过 5mm，导致光线在视野内分布不均。比如检测手机外壳时，环形光源偏向一侧，外壳一侧被强光覆盖，另一侧处于阴影中。

核心原因 2：低价光源均匀性差

为节省成本选用几十元的 LED 光源，这类光源的 LED 灯珠排列稀疏或发光强度不一致，点亮后会出现 “光斑”（局部过亮）或 “暗区”（局部亮度不足），均匀性通常低于 70%（工业级光源要求≥85%）。

核心原因 3：局部环境光干扰

检测工位靠近窗户，阳光直射到被测物表面；或附近有强光灯、机械臂指示灯，局部光线叠加导致图像明暗失衡。比如食品厂流水线靠近窗户，正午阳光照射到包装袋上，形成反光亮斑。

2. 分步解决方案（实操可落地）

第一步：校准光源位置

用 “十字靶标” 辅助定位 —— 将靶标贴在被测物检测位置，相机对焦靶标中心，再调整光源（环形光、条形光等），确保光源光斑中心与靶标中心完全重合，偏差控制在 2mm 以内。校准后，用记号笔在光源支架上做标记，避免后续移位。

第二步：更换高均匀性光源

若校准后仍不均，检查光源均匀性（可通过相机拍纯白卡纸，用软件分析灰度值差异）：灰度值最大与最小值之差若超过 50（8bit 图像），需更换工业级光源（如康视达、大族激光的光源，均匀性≥90%）。比如检测 PCB 板时，用条形组合光替代单条形光，通过多组灯珠补光消除暗区。

第三步：隔绝环境光

在检测工位加装 “遮光罩”（可用黑色亚克力板制作，预留相机镜头和光源开口），或调整工位位置远离窗户、强光源。若无法移动，可在窗户贴防紫外线隔热膜，减少阳光直射影响。

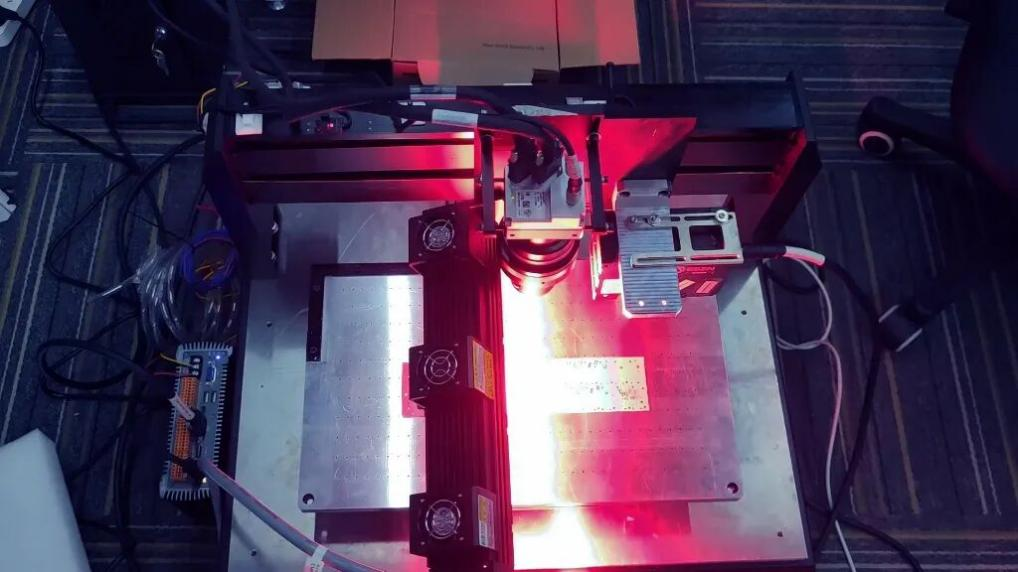

二、问题 2：高光材质反光严重（金属 / 玻璃表面一片白）

检测不锈钢零件、玻璃盖板、铝合金手机中框时，最常见的问题是 “反光过强”—— 图像中大片区域呈白色，划痕、凹坑等缺陷完全被掩盖，算法误判率飙升至 30% 以上。

1. 3 个常见原因

核心原因 1：未使用偏振功能

高光材质的镜面反射光会形成 “强眩光”，普通光源无法过滤这种反射光，而偏振片能让特定方向的光线通过，抵消镜面反射。

核心原因 2：光源角度过陡（垂直照射）

光源垂直（90°）照射高光表面时，反射光会直接进入相机镜头，形成 “镜面反光”；若光源角度过小（贴近被测物表面），则会形成 “漫反射”，减少反光。

核心原因 3：光源亮度过高

盲目调亮光源，试图 “照亮缺陷”，实则加剧反光 —— 高光材质的反射率可达 80% 以上，亮度越高，反射光越强，图像过曝越严重。

2. 分步解决方案

第一步：加装偏振片并调整角度

在相机镜头前和光源前各加装一片偏振片（注意选购与镜头口径匹配的型号），然后缓慢旋转镜头前的偏振片（每次旋转 15°），同时观察图像：当反光区域灰度值降至 150 以下（8bit 图像）、缺陷清晰可见时，停止旋转并固定偏振片。比如检测不锈钢轴承时，旋转偏振片后，原本纯白的轴承表面变得均匀，0.1mm 的划痕清晰显现。

第二步：调整光源角度至 15°-30°

将光源角度从垂直调整为 15°-30°（与被测物表面的夹角），采用 “暗场照明”—— 光线不直接进入镜头，仅缺陷区域因散射反射光线，形成 “暗背景、亮缺陷” 的对比效果。比如检测玻璃盖板时，30° 角的环形光照射，玻璃表面反光消失，内部气泡呈亮斑状突出。

第三步：降低亮度并优化曝光

将光源亮度调至 50% 以下，同时在相机软件中提高曝光时间（每次增加 1ms，最大不超过 10ms，避免运动物体模糊）。比如检测铝合金零件时，亮度从 100% 降至 40%，曝光时间从 2ms 增至 5ms，图像反光消除，同时保持足够清晰度。

三、问题 3：透明物体检测不到气泡 / 杂质（玻璃 / 塑料里的缺陷 “隐身”）

检测透明材质（如玻璃基板、塑料瓶、硅胶密封圈）时，最头疼的是 “内部气泡、杂质看不见”—— 光线直接穿透物体，缺陷与背景灰度值差异极小，算法无法识别。

1. 3 个常见原因

核心原因 1：用错光源类型（用了正面光源）

正面光源的光线被透明物体表面反射，无法穿透内部，气泡、杂质无法形成散射对比；而背光源能让光线从物体后方穿透，缺陷会阻挡光线，形成 “暗缺陷、亮背景” 的效果。

核心原因 2：背光源亮度不足

选用的背光源功率过低（如 5W），光线穿透能力弱，尤其对于厚度超过 3mm 的透明物体，光线衰减严重，缺陷区域与背景差异不明显。

核心原因 3：相机焦距未对准内部

相机焦距聚焦在透明物体表面，而非内部缺陷，导致内部气泡、杂质成像模糊，灰度值无明显变化。

2. 分步解决方案

第一步：更换为高亮度背光源

放弃正面光源，选用功率≥10W 的工业级背光源（如面光源、背光源模组），若物体尺寸较大（如 1 米以上的玻璃），可采用多组背光源拼接。比如检测 5mm 厚的玻璃基板，用 20W 面光源作为背光源，光线完全穿透玻璃，内部 0.05mm 的气泡清晰可见。

第二步：优化背光源安装位置

将背光源紧贴物体后方（距离≤5mm），避免光线在传播过程中衰减；同时将背光源亮度调至 80% 以上，确保足够的穿透强度。比如检测透明塑料瓶时，背光源紧贴瓶身，亮度调至 90%，瓶内 0.1mm 的杂质形成明显暗点。

第三步：调整相机焦距至内部

在透明物体内部贴一张带有细小黑点的试纸（模拟缺陷），然后缓慢调整相机焦距，直到试纸黑点成像最清晰，此时焦距已对准内部；若没有试纸，可通过软件放大图像，观察内部区域的灰度变化，直到细节最清晰。
