产品介绍

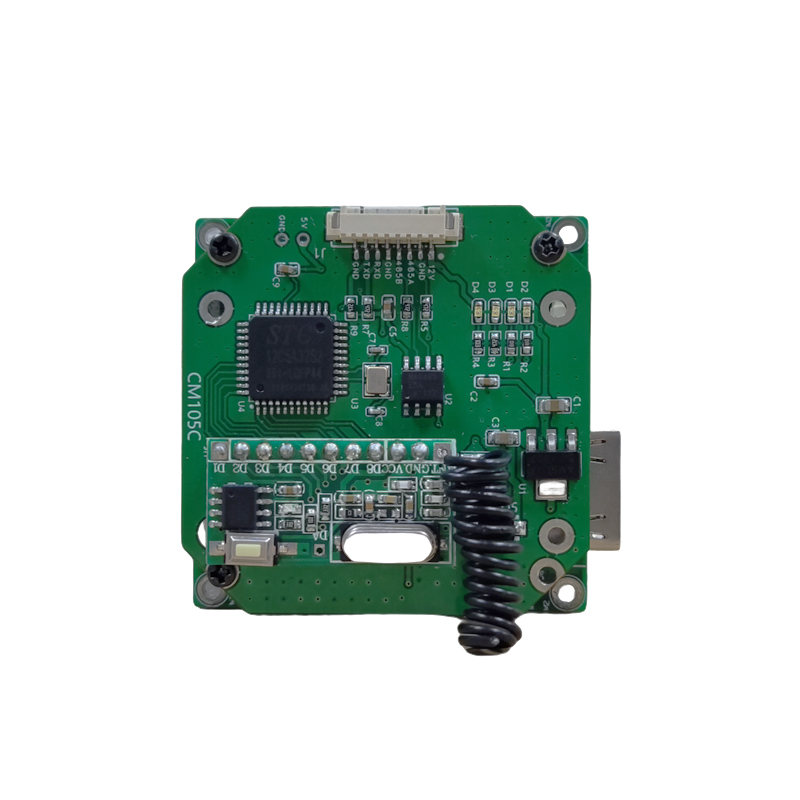

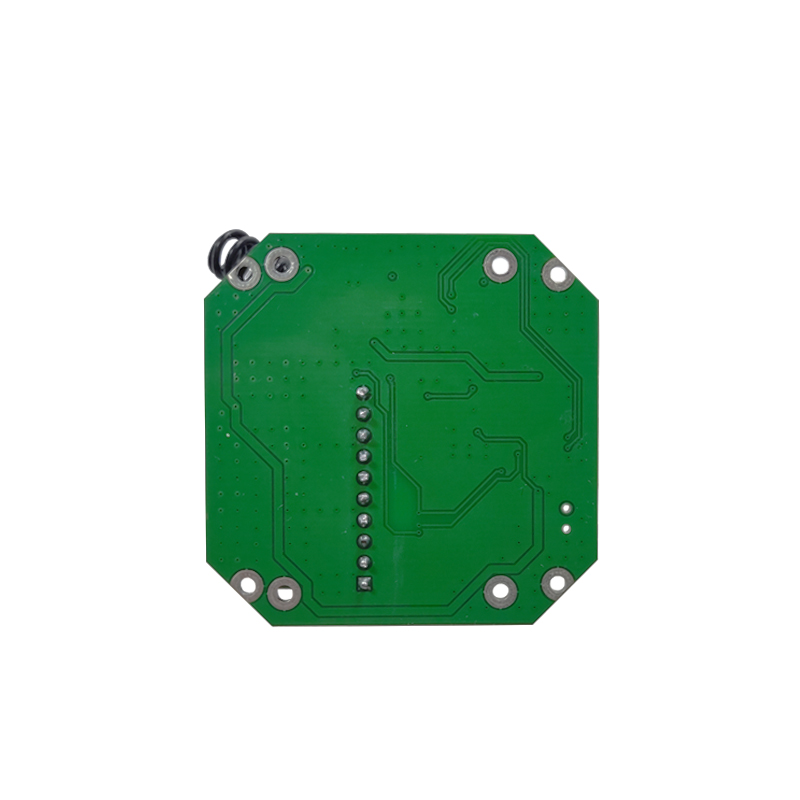

CM105C
1、尺寸大小:48mm*48mm
2、定位孔:孔径2.1mm

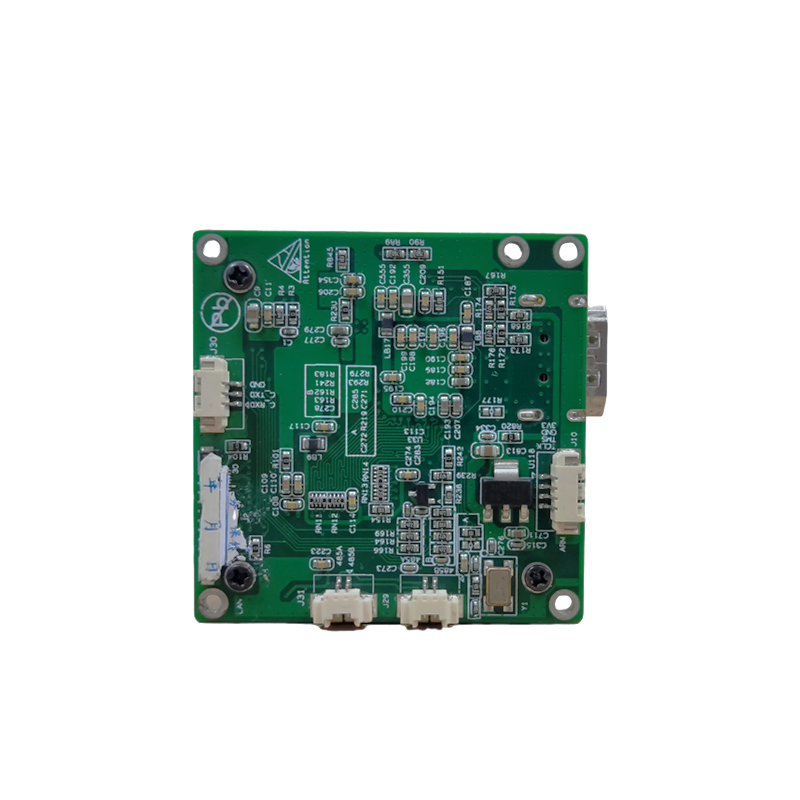

3、兼容CM200X系列及HK-100系列控制板
4、接口定义图:
产品参数
表1 | 接口功能介绍表 | |
序号 | 接口名称 | 说明 |
1 | J1:电源+控制接口 | 共 8 个针角,从左往右依次为 1-8 号各引角定义见表 1 |
2 | J2:12PIO口 | 共 12 个针角,从下至上依次为 1-12 号各引角定义见表 2 |
3 | J3:单片机烧录接口 | 单片机烧录接口 |
4 | J4:电源口 | 共 3 个针角,从下至上依次为 1-3 号各引角定义见表 3 |
5 | 遥控器配对按钮 | 使用方法见表 4 |
