产品介绍

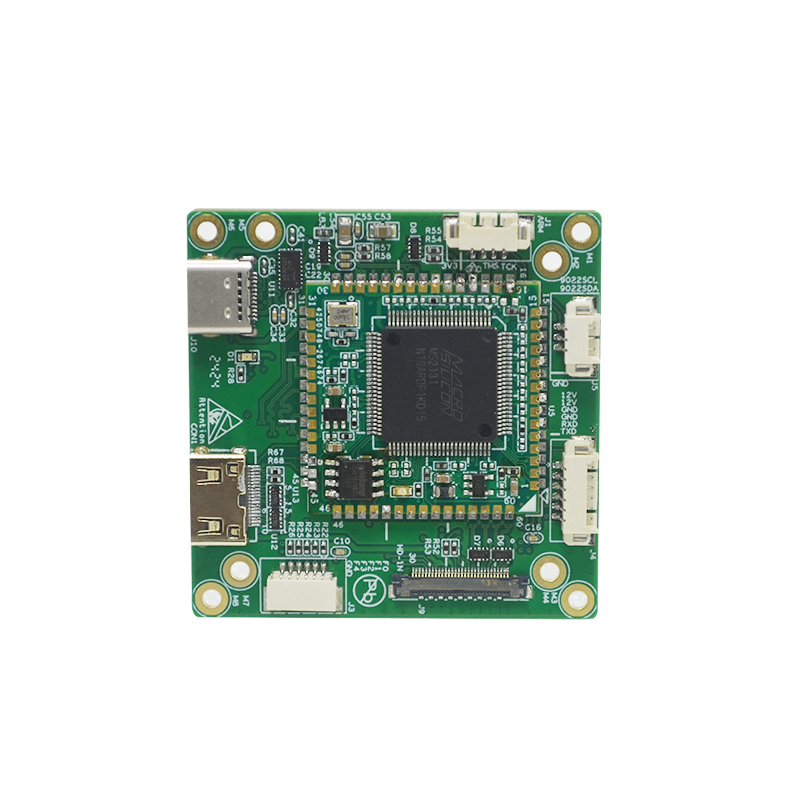

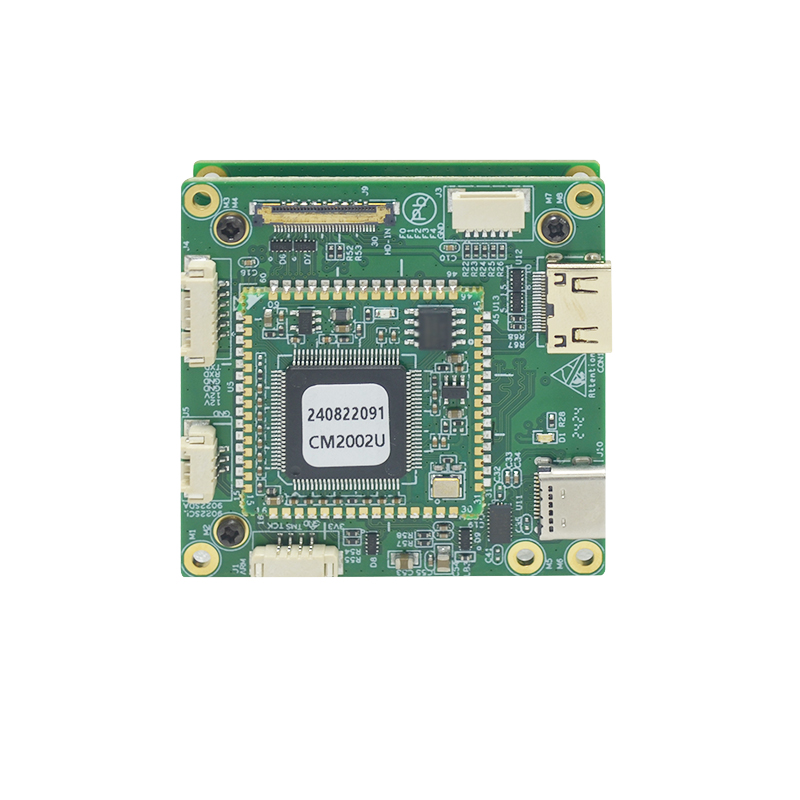

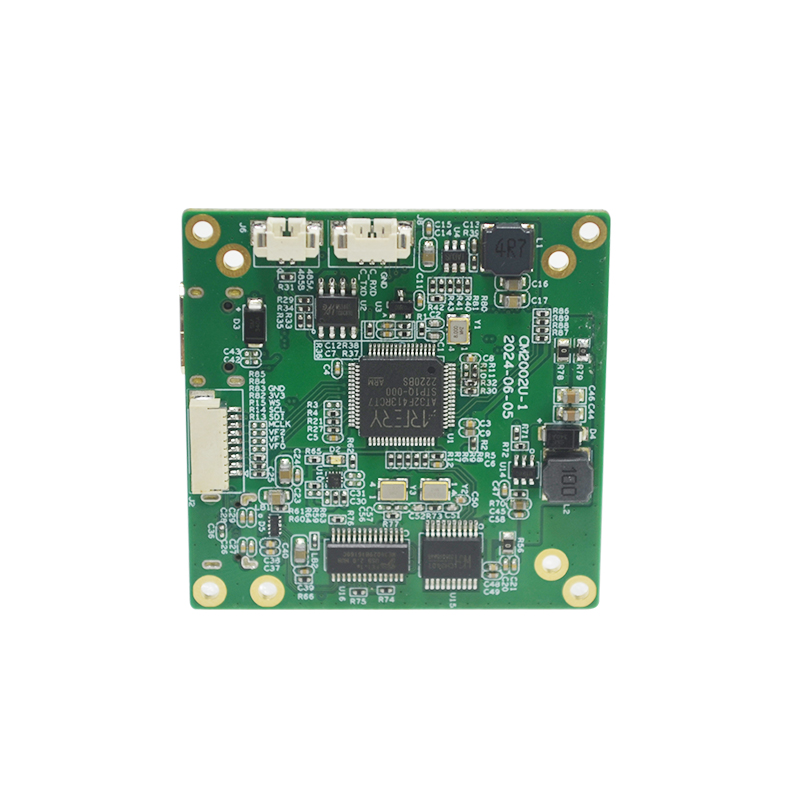

CM2002U
1、支持USB3.0，USB2.0高清视频输出.(最大分辨率3840×2160 默认分辨率1920×1080@60Hz)
2、支持YUV MJPG 格式输出
3、支持HDMI环出功能，最大输出分辨率 4K(3840×2160@30Hz)
4、支持USB供电/DC12V供电自动识别
5、支持TTL RS485 IO按键 模拟串口多方式控制协议
6、支持SONY相机 及兼容SONY接口的相机输入
7、支持SONYPELCO-DPELCOP多协议自动识别转换
8、尺寸大小：45mm*45mm 定位孔：孔径2.1mm
产品参数
6、接口定义图：
表1 | 接口功能介绍表 | |
序号 | 接口名称 | 说明 |
1 | J1:工厂升级接口 | 程序升级 |
2 | J2:工厂升级接口 | 程序升级 |
3 | J3:外接按键接口 | 共 6个针脚，从左至右次为 1-6 号各引角定义见表 2 |
4 | J4:电源+串口 | 共 6 个针角，从上往下依次为 1-6 号各引角定义见表 3 |
5 | J5:通讯接口 | 与其它尾板通讯使用 |
6 | J6:RS485接口 | 共2个针角 从左往右依次为1-2 号各引角定义见表4 |
7 | J8：相机TTL 接口（定制） | 共 3 个针脚，从左往右依次为 1-3 号各引脚定义见表 5 |
8 | HD IN:30p相机接口 | 可直接连接索尼8300,8530使用，接6300需要搭配其它尾板 |
9 | J10:USB3.0视频输出接口 | 可支持USB3.0，USB2.0视频输出 |
10 | CON1:HDMI视频环出 | HDMI环出功能，最大输出分辨率 4K(3840×2160@30Hz) |
