地下管网承担城市排水、工业介质输送的重要职能，管道内部病害排查高度依赖管道爬行机器人完成非开挖作业。管腔环境复杂，弱光环境、管壁反光、机械震动、电磁干扰、狭小安装空间，都对机器人视觉采集与信号控制系统提出较高门槛。凯茉锐 KC9404M 一体化机芯耦合 CM2001H 编码控制板，形成一套成熟的视觉解决方案。方案现货可提，有效压缩设备研发周期，兼顾整机 BOM 成本优势，助力管网检测设备厂商快速完成产品迭代落地。

一、KC9404M 一体化机芯，适配管腔复杂环境完成病害捕捉

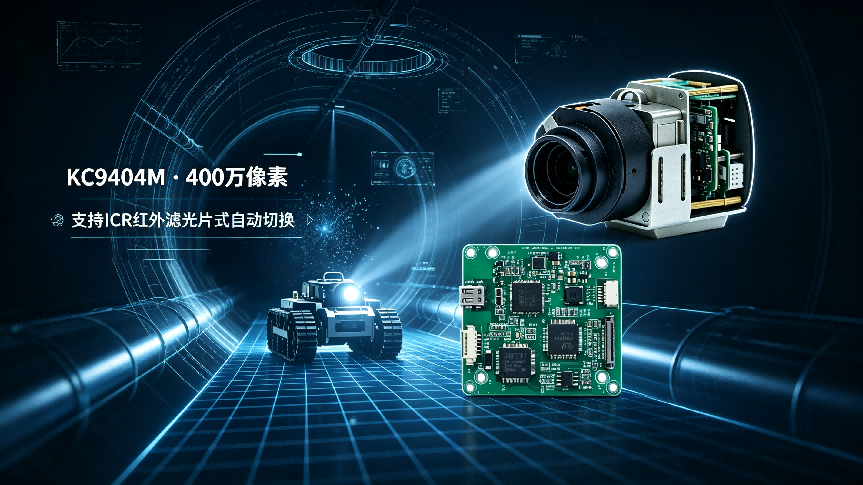

管道内部缺少自然光源，仅依靠机器人自带补光组件照明，极易出现画面噪点偏高、明暗反差过大，细微裂纹、腐蚀凹坑等缺陷难以识别，直接影响检测报告的准确性。KC9404M 搭载 1/1.8 英寸 400 万像素逐行扫描 CMOS 传感器，彩色模式最低照度可达 0.005lux，黑白模式低至 0.0005lux，在管内有限补光条件下依旧可以输出高信噪比图像。

2.812mm 四倍光学变倍镜头，水平视场角覆盖 107.4°39.8°，广角可完整覆盖管道截面，快速掌握管道形变、淤积概况；望远模式放大观测局部病害点位，降低机器人与管壁碰撞卡滞风险。设备集成 120dB 宽动态与 3D 数字降噪，有效压制管壁反光带来的过曝以及振动产生的图像噪点；ICR 红外滤光片自动切换日夜模式，适配不同补光配置。

机芯支持 H.265 高效编码，三码流输出，有效降低长距离线缆传输带宽压力，兼顾实时预览、本地存储与平台上传。整机尺寸 49×48×70mm，静态功耗仅 2.5W，能够适配爬行机器人紧凑密封舱体；兼容 ONVIF、ISAPI 等主流协议，可无缝对接机器人主控系统，区域聚焦、区域曝光、智能侦测功能，满足管道作业过程视频遮挡、异常移动等状态识别需求。

二、CM2001H 编码控制板，实现视觉系统可靠指令调度

高性能成像机芯，需要稳定可靠的控制中转单元，才能实现与爬行机器人整机系统协同联动。CM2001H HDMI 控制板采用 6 层军工级镀金 PCB，抗电磁干扰能力突出，可以抵御机器人电机运转带来的信号扰动。板卡通过 LVDS 对接 KC9404M 机芯，无需复杂底层调试，自动识别相机图像输出，大幅降低硬件集成工作量。

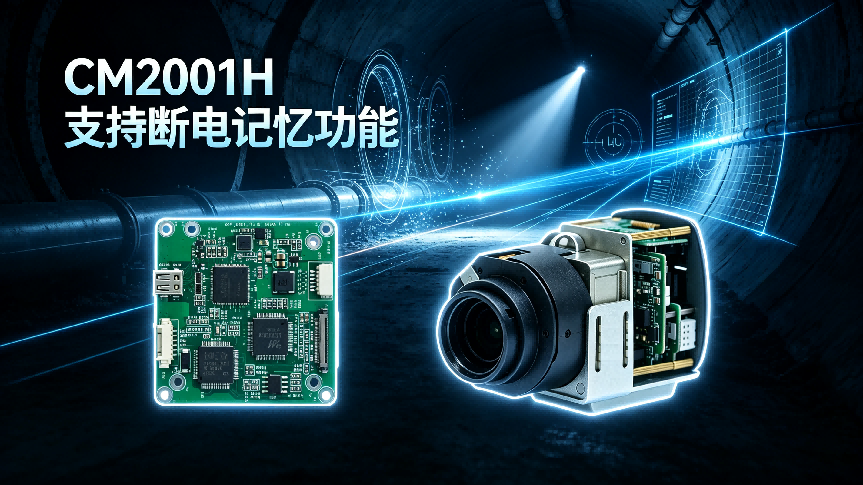

硬件层面支持 RS485、RS232TTL、IO 按键多重控制方式，兼容 VISCA、Pelco 等主流协议，机器人主控可实时下发变倍、调焦、模式切换指令，做到动作与图像采集同步。支持 720P1080P 多档高清视频输出格式，适配现场显示、数据回传多重使用场景。自带断电记忆功能，机器人管内作业意外断电重启，镜头参数自动恢复，无需重复配置。

板卡规格 50×50×5mm，超薄轻量化设计，配套标准定位孔，便于舱内结构装配。同时支持 OEM/ODM 定制，厂商可根据自身设备的通讯、结构需求做适配调整，减少自主开发投入。

三、软硬件深度耦合，化解管道机器人集成各类现实难题

管道爬行机器人在整机开发阶段，常常面临硬件选型繁琐、协议调试周期久、舱内空间有限、现场工况兼容性差等痛点。KC9404M 搭配 CM2001H 为成套验证方案，图像采集、指令转发、视频输出链路已经打通，客户无需从零开展接口开发。

二者组合充分考量特种机器人硬件约束，机芯小体积低功耗，控制板轻薄省空间，适配狭小密闭舱体安装；稳定通讯链路，缓解长距离传输、电磁干扰造成指令丢失、画面卡顿问题。机芯自带图像增强、智能侦测能力，配合控制板多协议转发，可实现视频遮挡侦测，规避管内淤泥遮挡镜头造成检测失效，保障巡检作业数据完整可信。整套模组去除冗余功能，控制硬件成本，帮助整机提升市场竞争优势。

四、凯茉锐现货交付，赋能检测设备快速推向市场

对管道机器人制造企业来说，元器件交期直接左右样机试制、项目落地节奏，非标元器件漫长交期会拖慢新品进度。凯茉锐 KC9404M+CM2001H 成套模组支持现货供应，快速响应样机测试以及批量供货需求。

依托成熟技术积累，除标准产品之外，可面向管道爬行机器人应用场景提供定制化微调服务，大幅缩减客户研发调试周期，省去大量底层软硬件攻关成本。方案可适配市政排水管网、工业管线、箱涵暗渠等多类非开挖检测场景，帮助客户打造稳定耐用的管道巡检装备，为地下管网安全运维提供坚实硬件支撑。
