在高危巡检、应急探查场景中，机器狗正在替代人力踏入难以抵达的区域。但整机的执行能力上限，始终由视觉感知与数据传输单元决定。凯茉锐 KC9420M 一体化机芯搭配 CM202Z 编码控制板，为四足机器狗打造一套完整的视觉感知链路。KC9420M 凭借 400 万像素与 20 倍光学变焦能力，捕捉远距离细节；CM202Z 以三重流编码技术稳定回传画面，二者协同，让机器狗不再局限于近距离观察，实现远距离、多工况、低延迟的智能感知作业。

一、KC9420M 一体化机芯，构筑机器狗远距离感知核心

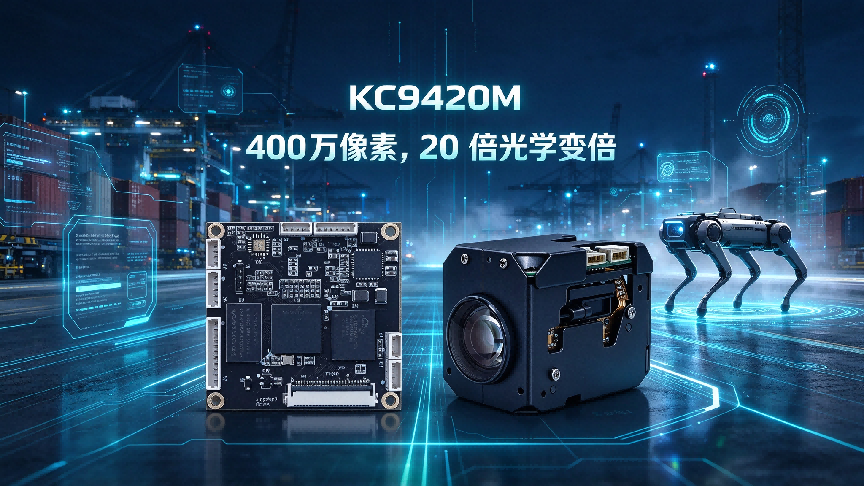

机器狗经常穿梭于变电站廊道、化工厂区、大型仓储等广阔场景，固定焦距镜头很难兼顾近处障碍物识别与远处仪表、阀门读数采集。KC9420M 搭载 400 万像素 1/2.8 英寸 CMOS 传感器，分辨率可达 2560×1440，配备 20 倍光学变倍镜头，焦距范围 4.3mm~86mm，广角到望远视角自由切换。变倍动作响应迅速，约 4.1 秒完成全程变倍，机器狗移动巡检过程中对焦稳定，画面无明显拖影。 当机器狗行进至作业区域，无需近距离抵近目标，借助 20 倍光学放大，就能识别数十米外设备标识、仪表刻度。在灾后废墟探查场景，机器狗可在安全距离外完成环境扫描，规避二次坍塌风险，充分发挥四足机器人地形适应优势，将视觉感知能力延伸至更远范围。

二、全天候自适应成像，复杂光影下机器狗感知不中断

工业与应急场景光线条件极具不确定性，隧道、地下管廊光线昏暗，厂区户外又存在逆光、强光反光等干扰，极易造成监控画面失效。KC9420M 内置 ICR 红外滤光片自动切换机制，彩色模式最低照度 0.05lux@F1.6，白天黑夜自动切换成像模式。120dB 超宽动态、强光抑制与背光补偿功能，有效平衡明暗反差，弱化钢架反光、直射光源带来的画面过曝问题。 搭配 3D 数字降噪算法，弱光环境下抑制噪点，保留暗部环境细节。这意味着机器狗无论是日间厂区巡检，还是夜间应急勘察，这套视觉单元都可以持续输出清晰图像，不会因为光照突变丢失目标信息，保障机器狗在全天候任务中稳定感知。

三、CM202Z 编码控制板，三重流架构保障机器狗图像稳定传输

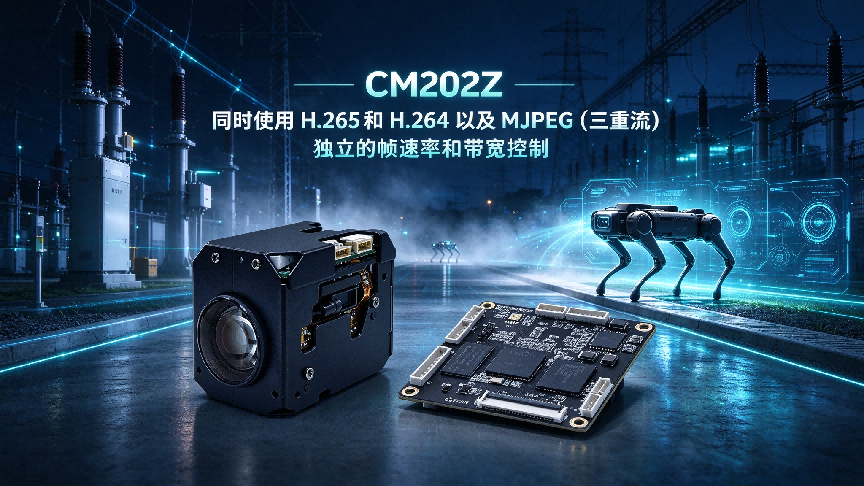

机器狗依靠无线信号回传数据，无线网络带宽波动大，高清画面传输卡顿、丢帧是行业普遍痛点。CM202Z 编码板支持 H.265、H.264、MJPEG 三重码流同时输出，每一路码流可独立设置帧速率与带宽，支持 VBR/CBR 两种码率控制模式。主码流留存 4MP 高清原始画面用于存档分析，子码流以低带宽传输至远端控制台预览，第三路 MJPEG 流可用于快速抓拍取证。 板载智能侦测算法，支持移动侦测、越界检测、区域入侵等事件报警，同时集成双向音频、报警输入输出接口。一旦机器狗识别到异常，可即时推送报警信号。兼容 GB/T28181、ONVIF 标准协议，开放 API 接口，可无缝对接各类机器人平台，远程指挥中心能够实时接收机器狗采集的视觉信息，实现远程研判。

四、轻量化低功耗设计，适配机器狗有限负载与续航约束

续航与自重是限制机器狗作业时长的两大瓶颈，新增视觉模块的功耗、体积，都会直接影响整机作业半径。KC9420M 一体化机芯功耗可控，静态功耗约 2.5W，动态工作功耗最高 4.5W；CM202Z 编码板静态功耗仅 4W，整套视觉模组功耗负担低。产品结构紧凑，预留 36pin FFC 接口，集成网口、RS485/RS232 串口、音频、报警与电源接口，便于集成在机器狗头部云台空间内。 无需大幅修改机器狗本体结构即可完成装配，轻量化设计不会过多增加负重。在有限电池容量下，机器狗可以延长巡检时长，扩大单次巡检覆盖范围，长时间持续执行巡检任务，提升整套机器人系统的作业效率。
