引言：紫边（Purple Fringing）是高反差场景下由光波色散、传感器缺陷及算法误差共同作用产生的光学伪影。本文从紫边成因，设计、验证到系统协同提出技术路径参考，摄影应用仅作辅助说明。

一、紫边核心成因

1.短波长色差主导

435-475nm蓝紫光因折射率显著高于其他波段（红650nm，绿510nm），在焦平面边缘产生横向色差（垂轴偏移3-15μm）。纵向色差则表现为焦前紫边、焦后绿边的“双色晕”，常见于大光圈镜头（f/1.4）边缘光线。例如，尼康Z 14-30mm f/4 S镜头在焦平面边缘的横向色差通过复消色差（APO）设计可压至2μm以内。

2.传感器与光学系统耦合缺陷

Blooming效应：强光下传感器电荷溢出污染相邻像素，形成光晕。

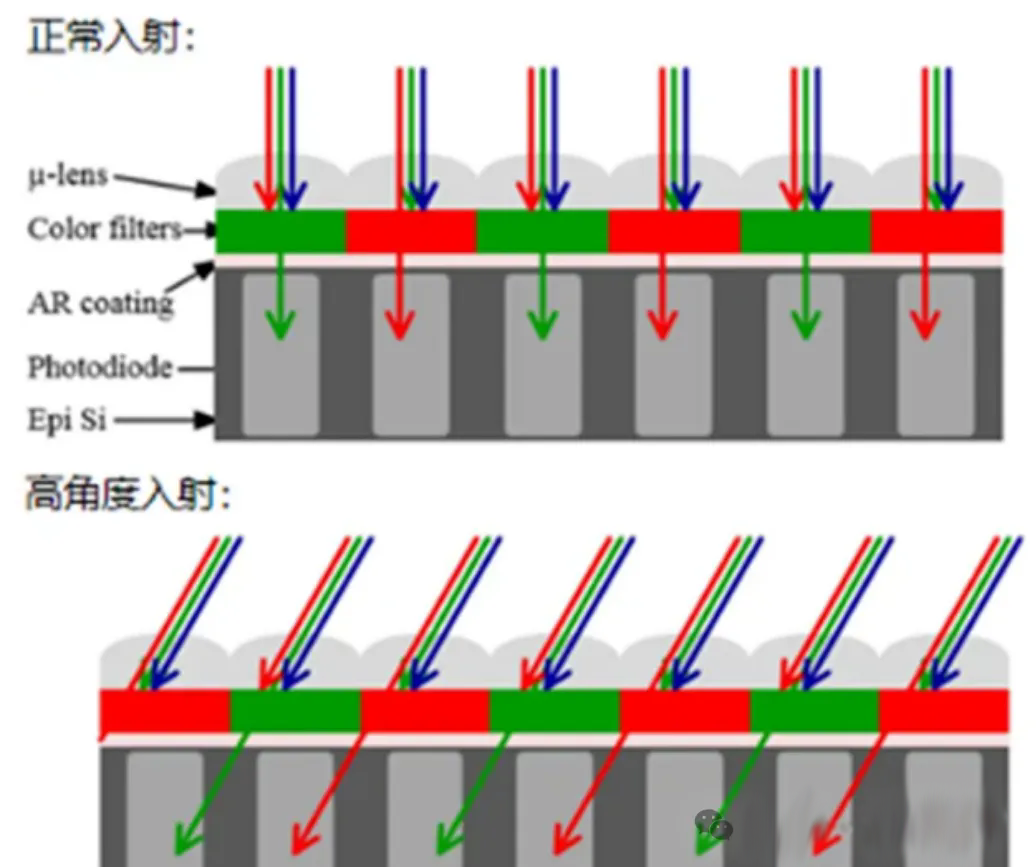

CRA角度失配：高角度光线（如：＞30°）激发相邻PD，形成彩色光晕（RGGB排列下红蓝通道插值误差达12%），如下图所示。

3.算法放大误差

拜耳阵列插值在明暗交界处产生洋红色伪影，ISP去马赛克算法的伪色抑制不足时，紫边饱和度可提升40%。

二、光学设计优化路径

1.材料与结构创新

低色散材料组合：ED玻璃（如S-FPL53，阿贝数＞90）与萤石镜片搭配，抑制色差。

复消色差（APO）设计：校正三波长焦点（435nm/FDC波段），可以采用非球面镜片修正离轴像差。

2.435nm点列图控制技术

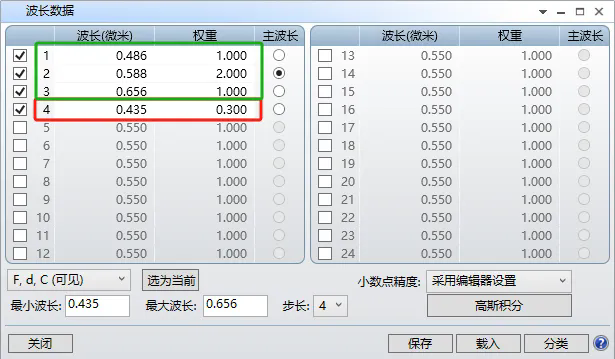

Zemax优化模块：建立435nm专用评价函数（TRAR约束横向偏移≤2μm，OPDX波前差＜0.05λ），可在RAY FAN图，点列图，MTF传递函数参考体系中查看抑制效果。

3.热稳定性设计：正/负热膨胀材料组合，温度梯度（-40℃~+60 ℃）下焦点漂移如：＜±1μm。

4.LENS CRA设计值和SENSOR CRA匹配：降低边缘光线串扰

三、光-电-算协同抑制方案

1.传感器选型策略

Foveon X3结构：适马DP系列三层感光消除插值需求，牺牲15%高感性能换取抑制紫边效果。

全光谱传感器：RGB-IR 4x4阵列扩展光谱信息，需配套ISP重构算法（色差补偿效率提升30%）。

2.算法补偿技术

CAC（色差校正）：标定棋盘格图生成红/蓝通道偏移映射表（精度0.5pixel），插值对齐边缘。

Depurple算法：基于NSRs（近饱和区域）、CRs（B-G＞25）及梯度阈值三重检测，降饱和度或替换为G通道值（误判率＜5%）。

3.系统级验证流程

实验室测试：拍摄ISO12233标靶，通过分析仪等量化紫边，如下图所示，

产线标定：镜头-传感器联合测试（CRA匹配度＞90%），写入ISP校正参数。

四、摄影应用建议

1.硬件选择

推荐APO镜头（如尼克尔Z 14-30mm f/4 S）与大像元传感器（＞3.76μm），降低插值误差。

2.拍摄参数

光圈收缩至f/5.6-f/8（衍射与色差平衡点）。

逆光场景使用遮光罩（入射角压缩至＜20°）。

3.后期处理

Lightroom/Photoshop等“去边”工具采样紫边区域降饱和。

五、前沿技术展望

1.计算光学融合

光场相机+深度学习实时色差补偿（索尼BIONZ XR处理器延迟＜2ms）。

2.超表面透镜

纳米结构透镜实现蓝紫光波段负折射调控，实验室阶段色差校正效率3倍于传统镜片。

3.全链路仿真平台

LightTools+Zemax联合仿真，预测高反差场景紫边强度（误差＜5%）。
